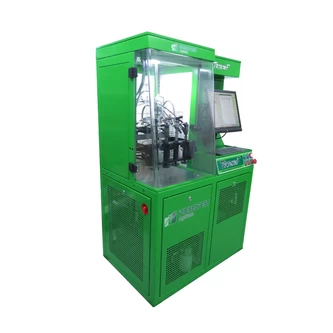

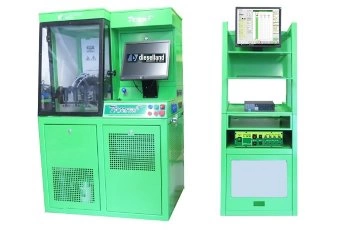

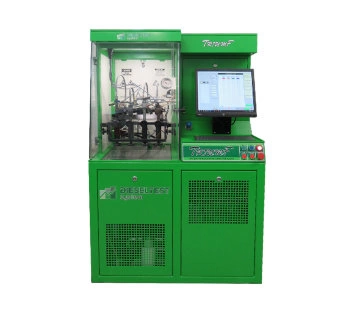

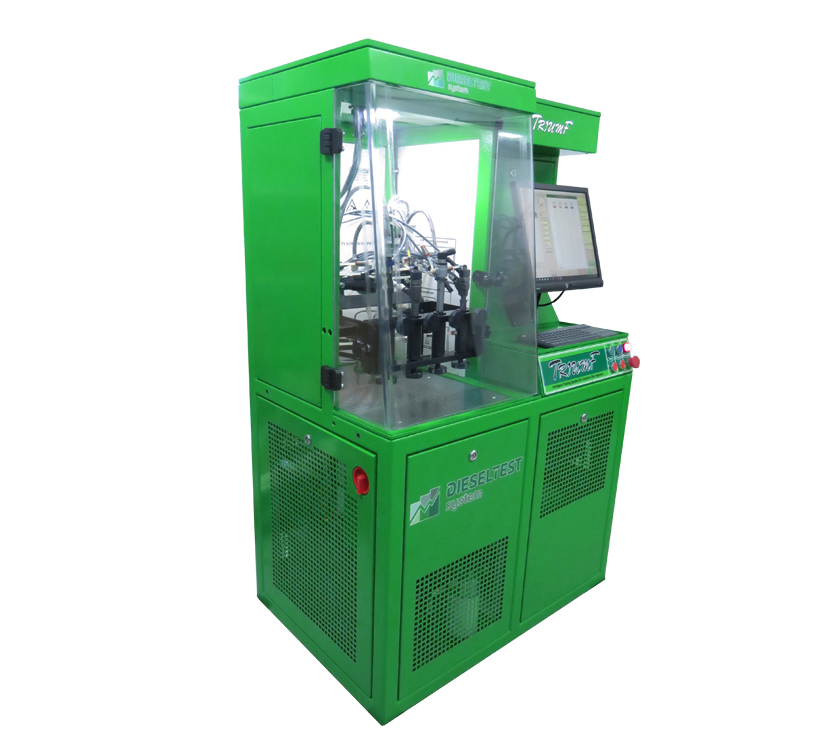

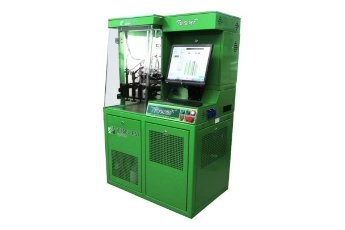

TRIUMF Стенд для проверки форсунок Common-Rail с возможностью кодирования

Категории

Модель:
TRIUMF
Стенд TRIUMF позволяет выполнять процедуры, связанные с испытаниями и проверкой форсунок системы Common-Rail различных производителей (Bosch, Denso, Delphi, VDO (Siemens) Cummins, Caterpillar, AZPI), устанавливаемых на дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых и грузовых автомобилей, автобусов, сельскохозяйственных механизмов и тракторов, а также на спец. технике.
Цену уточняйте.
Доставка
Доставка

Мы рады Вам сообщить, что ООО «Автобис» осуществляет бесплатную доставку товара в города, где у нас расположены представительства: Минск, Жлобин, Мозырь, Брест, Гродно, Береза, Гомель и по пути к ним от Минска. Так же бесплатная доставка по Республике Беларусь предлагается при заказе товара от 5 000 рублей BYN.

Монтаж
Монтаж

Сервисная служба ООО «Автобис» качественно и в кратчайшие сроки выполнит монтажные, пусконаладочные и ремонтные работы любой сложности на всей территории РБ. Телефоны сервисной службы: 8-044-788-25-99 8-029-102-84-06.

Гарантия
Гарантия

Срок гарантии 12 месяцев и более (определяется технической документацией завода-изготовителя). Предприятие ООО «Автобис» обладает правом и всеми ресурсами для поддержания гарантийного и послегарантийного обслуживания, персоналом, прошедшим обучение на заводах-изготовителях.

Описание

Стенд TRIUMF позволяет выполнять процедуры, связанные с испытаниями и проверкой форсунок системы Common-Rail различных производителей (Bosch, Denso, Delphi, VDO (Siemens) Cummins, Caterpillar, AZPI), устанавливаемых на дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых и грузовых автомобилей, автобусов, сельскохозяйственных механизмов и тракторов, а также на спец. технике.

Конструкция стенда проверки CR и элементы его оборудования удовлетворяют требованиям международных норм с точки зрения статических и динамических параметров стандартов ISO 4008/1 и ISO 4008/2.

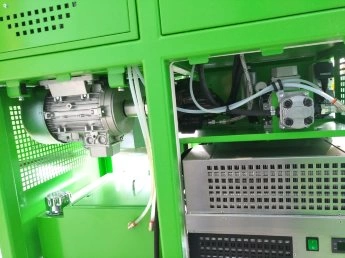

В качестве рабочей жидкости в стенде используется тестовая жидкость стандарта ISO 4113. Источником высокого давления является топливный насос высокого давления (ТНВД), который имеет привод от асинхронного двигателя 4 кВт, 1500 об/мин. В качестве подкачивающего насоса используется шестеренчатый насос, интегрированный в корпус ТНВД и имеющий тот же привод.



Стенды TRIUMF производятся с программно- аппаратным комплексом для кодирования форсунок Bosch, Delphi, Denso.

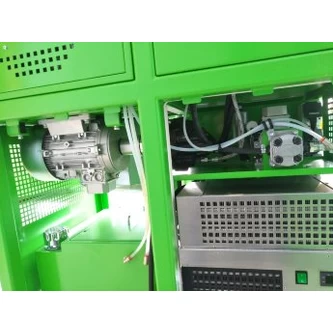

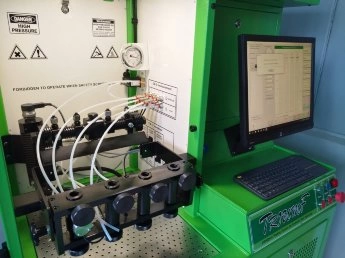

Для кодирования форсунок Delphi дополнительно устанавливается устройство, позволяющее создавать разрежение в магистрали обратного слива форсунки. В комплект устройства создающего разрежение входит шестеренчатый насос, трубка вентури и электродвигатель. Устройство устанавливается в нижней части стенда рядом с холодильным агрегатом. Также в рабочей (испытательной) зоне справа вверху устанавливается манометр измеряющий разрежение с электроклапаном обеспечивающим доступ разрежения к форсунке. При этом разрежение регулируется краном-дросселем установленным под монитором слева. При кодировании форсунок Delphi в стенде TRIUMF применяется датчик определяющий время начала впрыска.

Для термостабилизации тестовой жидкости в баке применяются:

  • два радиатора с принудительным воздушным охлаждением для линии обратного слива из ТНВД и линии обратного слива из накопителя давления (рейла).
  • независимый холодильный агрегат с воздушным теплообменником.
  • трубчатый электронагреватель мощностью 1000 Вт



Рабочее давление до 1800 бар. Есть возможность увеличения рабочего давления до 2400 бар.

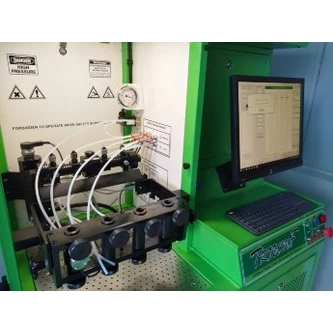

Стенд имеет электронную систему измерения с возможностью одновременной проверки 4х форсунок.

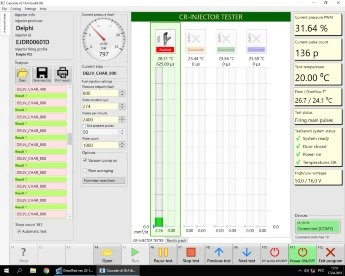

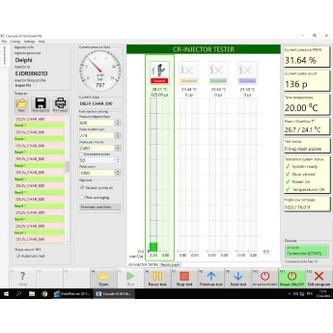

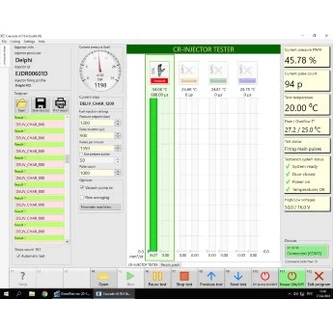

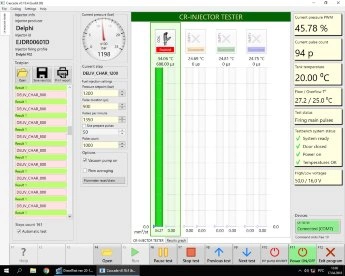

Программа с тест-планами входит в комплект поставки. Обновления ПО , включающие новые тест-планы выходят два раза в год и предоставляются бесплатно.

Технические характеристики

Скорость вращения 1500 min-1
Мощность главного двигателя 4 kW
Кол-во одновременно проверяемых форсунок 4
Емкость бака 30 dm3
Напряжение питания 3x400V/230V~50Hz
Питание клапанов в измерительном блоке форсунок 24 В
Частота подачи импульсов открытия форсунки 60-1500 мин-1
Длительность импульса открытия форсунки 100-3000 мкс
Контроль темпер. ТЖ в баке в диапазоне 0-100±1 град.С
Контроль темпер. ТЖ для проверки форсунки на каждой форсунке
Электронное измерение давления ТЖ в Rail в диапазоне 0-1800±5 bar
Регулироание давления ТЖ в диапазоне 0-1800±5 bar
** изменение системного давления в диапазоне 0-2400±5 bar
Количество измер. датчиков в МБ форсунок 2
Скорость измерения мерного блока форсунок 0.01 л/мин - 0.5 л/мин
Погрешность измерения (легковые авто) 0.15 мм3 - 85 мм3 не более 1%
Погрешность измерения (грузовые авто) 0.15 мм3 - 400 мм3 не более 1.5%
Разрешающая способность МБ форсунок ~ 0,1 мм3 /1 цикл (впрыск)
Мощность компрессора охладителя 800 Вт
Максимальная сила тока 23 А
Мощность нагревателя калибровочного масла 1000 W
Защитное стекло поликарбонат 10 мм
Габариты
  • ширина 1010
  • высота 1554
  • глубина 660
Общая масса ~ 380 кг

Комплект поставки

Наименование Кол-во
*ПК встроенный с клавиатурой и монитором 1
*ПО по управлению стендом 1
«Стакан»-насадка на распылитель форсунки Ø 9 мм 2
Кабель для подключения регулятора давления 1
Кабель для подключения датчика давления 1
Кабель для форсунок универсальный 1
Кабель для форсунок Delphi " тип 1" 1
Кабель для форсунок Delphi " тип 2" 1
Кабель для форсунок BOSCH " тип 1" 1
Кабель для форсунок BOSCH " тип 2" 1
Кабель для грузовых форсунок " тип 1" («вилка») 1
Кабель для грузовых форсунок " тип 2" 1
ТВД для форсунок М14хМ14х400 мм 4
DL-UNI50083 Переходник М14хМ12 мм 4
Набор переходников для обратного слива форсунок 1
Набор штуцеров для обратного слива форсунок Denso 1
Ключ для открытия дверок стенда 4
Ножка для стенда 4

* установлено на стенде

** по дополнительному заказу
