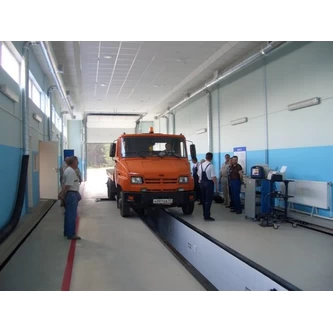

Линия технического контроля ЛТК-10У-СП-11

Категории

Модель:
ЛТК-10У-СП-11
ЛТК-10У-СП-11 — стационарная универсальная ЛТК для а/м с нагрузкой на ось до 10т.
Цену уточняйте.
Доставка
Доставка

Мы рады Вам сообщить, что ООО «Автобис» осуществляет бесплатную доставку товара в города, где у нас расположены представительства: Минск, Жлобин, Мозырь, Брест, Гродно, Береза, Гомель и по пути к ним от Минска. Так же бесплатная доставка по Республике Беларусь предлагается при заказе товара от 5 000 рублей BYN.

Монтаж
Монтаж

Сервисная служба ООО «Автобис» качественно и в кратчайшие сроки выполнит монтажные, пусконаладочные и ремонтные работы любой сложности на всей территории РБ. Телефоны сервисной службы: 8-044-788-25-99 8-029-102-84-06.

Гарантия
Гарантия

Срок гарантии 12 месяцев и более (определяется технической документацией завода-изготовителя). Предприятие ООО «Автобис» обладает правом и всеми ресурсами для поддержания гарантийного и послегарантийного обслуживания, персоналом, прошедшим обучение на заводах-изготовителях.

Описание

Линия предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 10 тонн  при проведении государственного технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Данная конфигурация показала свою надежность и наибольшую эффективность при проведении гостехосмотра. Оптимальное соотношение цены и качества.



ПРЕИМУЩЕСТВА ЛИНИИ ЛТК-10У-СП-11 ПО СРАВНЕНИЮ С АНАЛОГАМИ



  • В Состав тормозного стенда входит электронный датчик замера давления воздуха в пневмоприводе.
  • Возможность дальнейшего расширения функций - включение в состав линии:
    - системы видеорегистрации АТС;
    - мобильного поста ЛТК (на базе персонального карманного компьютера);
    - Дооснащение опциями для дополнительной диагностики ходовой части АТС.
  • Многопостовая технология позволяет через компьютерную сеть организовать до четырёх компьютерных «постов диагностики» в составе одной ЛТК-10У-СП-11, это обеспечит одновременную параллельную диагностику нескольких автомобилей на линии и высокую пропускную способность станции ГТО при большом потоке АТС.
  • В состав ЛТК-10У-СП-11 входит комплект беспроводной связи обеспечивающий беспроводную связь (BlueTooth) между приборами линии технического контроля и персональным компьютером ЛТК. Позволяет избежать неудобств при обращении с проводами и опасности их повреждения.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА



  • На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
  • Оборудование сертифицировано и внесено в государственный реестр средств измерений;
  • Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
  • Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание, работает телефонная «горячая линия».

Технические характеристики

Характеристики проверяемых автомобилей:
максимальная нагрузка на ось, кг 10.000
диаметр колес (по шине), мм От 520 до 1.300
количество осей, не более 10

Расстояние между внутренними/
наружными торцами роликов, мм


800/2.800
Напряжение, В 380 ±10%

Установленная мощность
электрооборудования, кВт, не более


18



 ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ



Значение параметра Пределы
допускаемой
относительной
погрешности, %
Тормозной силы на одном колесе, кН 3 - 30 ± 3
Силы, создаваемой на органе управления, Н 300 - 1000 ± 4
Массы каждого взвешивающего устройства, кг 500 - 5 000 ± 3
Угла поворота рулевого колеса, град 0 - 55 ± 0,5 град
Угла наклона светотеневой границы, угл. мин. 0 - 140 ± 15 угл. мин
Силы света внешних световых приборов, кд 1 – 100 000 ± 15
Содержания углеводородов, млн­1 0 – 3 000 ± 6
Содержания оксида углерода, об.д.% 0 - 7,00 ± 6
Содержания диоксида углерода, об.% 0 – 16 ± 6
Содержания кислорода, об.д.% 0 – 21 ± 6
Дымности, % 0 - 99,9 ± 2
Светопропускания  стекол, % 45 - 99 ± 5

Давления воздуха в пневматическом или пневмогидравлическом
тормозном приводе автотранспортных средств, МПа (бар)

0,2 - 1
(2 - 10)


± 3

Состав линии

№ п/п   Наименование кол-
во

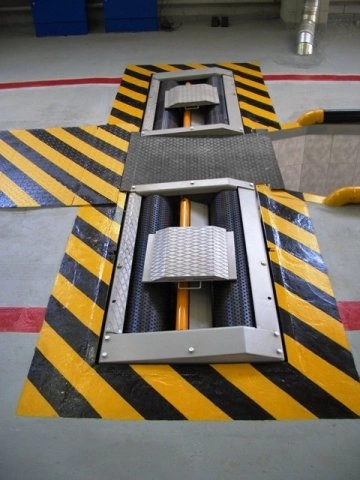

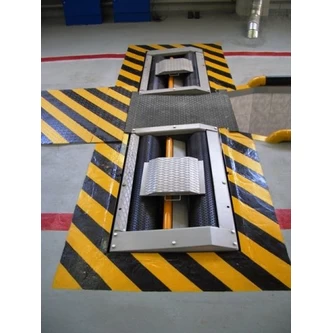

1 стенд СТС-10У-СП-11 - контроль тормозных  систем  АТС с нагрузкой на ось до 10 т. 1
2 прибор ОПК - проверка внешних световых приборов АТС 1
3 газоанализатор АВГ-4.2-01 - контроль СО. СН, СО2, О2, λ, отработавших газов АТС, тахометр, контроль  температуры масла в картере двигателя 1
4 дымомер АВГ-1Д-4.01 - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя 1
5 прибор ИСС-1 - контроль светопропускания стекол 1
6 люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля 1
7 комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между  приборами, входящими в ЛТК, и персональным компьютером 1
8 програмный продукт 1
9

стойка приборная СП-3

1

10

11

стойка приборная СП-4

стойка управления СП-6

1
12 секундомер СОС пр–2б-2- 000 1
13 комплект эксплуатационных документов 1
14 набор манометров шинных 1
15 штангенциркуль 1

* - в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозного стенда



№ п/п Наименование Кол-во
1 Прибор для измерения люфта ИСЛ-401МК 1
2 Измеритель светопропускания стёкол ИСС-1 1
3 Стойка приборная СП-3 1
4 Шкаф силовой стенда тормозного 1
5 Шкаф приборный стенда тормозного 1
6 Опорное устройство стенда тормозного 1
7 Стойка управления СТС 1
8 Принтер 1
9 Газоанализатор АВГ-4.2-01 (4-х компонентный) 1
10 Измеритель дымности АВГ-1Д-4.01 1
11 Стойка приборная СП-4 1
12 Прибор проверки фар ОПК 1
  Программный комплекс «Линия технического контроля» 1
  Манометр шинный МД-214 1
  Манометр шинный МД-231 1
  Штангенциркуль ШЦ-1-150 1
  Секундомер СОС пр-2б-2-000 1
  Комплект беспроводной связи КБС ЛТК10У.11.40.000 1

Упаковочные характеристики

Грузовое
место

  Масса, кг Габаритные размеры, см Состав грузового места
  нетто брутто
№1/10 1060 1166,5 74х43х65 Газоанализатор, измеритель дымности, тауметр, комплект эксплуатационных документов, манометры шинные, люфтомер, программный продукт, секундомер, штангенциркуль, комплект беспроводной связи.
№2/10 31  63 155х135х83 Устройства опорные, комплект принадлежностей.
№3/10 38 56 129 х39х70 Шкаф силовой.
№4/10 30 62 129 х39х70 Шкаф приборный.
№5/10 96 136 90 х178х80 Стойка приборная СП-6.

№6/10 14 26 76х39х54 Прибор проверки фар
№7/10 11 16 175х11х15 Прибор проверки фар
№8/10 65 66 132х67х39 Стойка приборная СП-3
№9/10 75 76 132х67х39 Стойка приборная СП-4
№10/10 271 303 135х115х140 Рама фундаментная

 Для отправки по железной дороге используется два ж/д контейнера 5 т.
