Линия технического контроля ГАРО ЛТК-10У-СП-14

Категории

Модель:
ЛТК-10У-СП-14
Производитель:
ГАРО

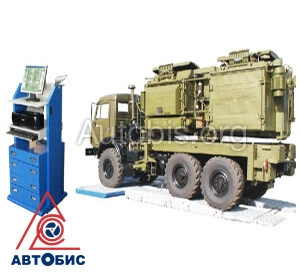

ЛТК-10У-СП-14 — универсальная ЛТК со стойкой управления и напольной установкой блока роликов.
Цену уточняйте.
Доставка
Доставка

Мы рады Вам сообщить, что ООО «Автобис» осуществляет бесплатную доставку товара в города, где у нас расположены представительства: Минск, Жлобин, Мозырь, Брест, Гродно, Береза, Гомель и по пути к ним от Минска. Так же бесплатная доставка по Республике Беларусь предлагается при заказе товара от 5 000 рублей BYN.

Монтаж
Монтаж

Сервисная служба ООО «Автобис» качественно и в кратчайшие сроки выполнит монтажные, пусконаладочные и ремонтные работы любой сложности на всей территории РБ. Телефоны сервисной службы: 8-044-788-25-99 8-029-102-84-06.

Гарантия
Гарантия

Срок гарантии 12 месяцев и более (определяется технической документацией завода-изготовителя). Предприятие ООО «Автобис» обладает правом и всеми ресурсами для поддержания гарантийного и послегарантийного обслуживания, персоналом, прошедшим обучение на заводах-изготовителях.

Описание

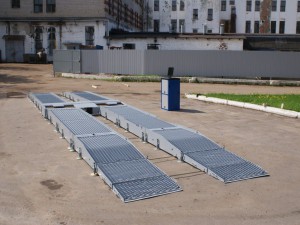

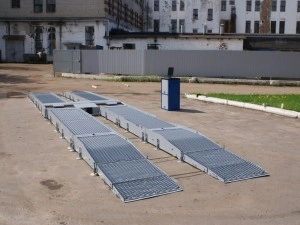

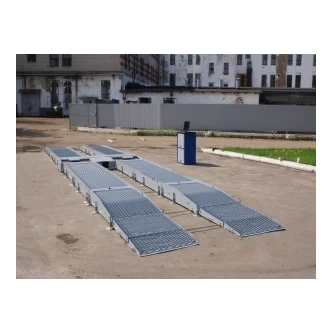

Линия предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 10 тонн  при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Тормозной стенд СТС-10У-СП-14 линии инструментального контроля с опорными устройствами напольного исполнения и эстакадой не требует фундаментных работ.



ПРЕИМУЩЕСТВА ЛИНИИ ЛТК-10У-СП-14 ПО СРАВНЕНИЮ С АНАЛОГАМИ



  • В Состав тормозного стенда входит электронный датчик замера давления воздуха в пневмоприводе.
  • Возможность дальнейшего расширения функций - включение в состав линии:
    - системы видеорегистрации АТС;
    - мобильного поста ЛТК (на базе персонального карманного компьютера);
    - Дооснащение опциями для дополнительной диагностики ходовой части АТС.
  • Многопостовая технология позволяет через компьютерную сеть организовать до четырёх компьютерных «постов диагностики» в составе одной ЛТК-10УП-СП-11, это обеспечит одновременную параллельную диагностику нескольких автомобилей на линии и высокую пропускную способность станции ГТО при большом потоке АТС.
  • В состав ЛТК-10УП-СП-11 входит комплект беспроводной связи обеспечивающий беспроводную связь (BlueTooth) между приборами линии технического контроля и персональным компьютером ЛТК. Позволяет избежать неудобств при обращении с проводами и опасности их повреждения.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА



  • На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
  • Оборудование сертифицировано и внесено в государственный реестр средств измерений;
  • Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
  • Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание, работает телефонная «горячая линия».

Технические характеристики

Характеристики проверяемых автомобилей:
максимальная нагрузка на ось, кг 10.000
диаметр колес (по шине), мм От 520 до 1.300
количество осей, не более 10

Расстояние между внутренними/
наружными торцами роликов, мм


800/2.800
Напряжение, В 380 ±10%

Установленная мощность
электрооборудования, кВт, не более


18



  ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ



Значение параметра Пределы
допускаемой
относительной
погрешности, %
Тормозной силы на одном колесе, кН 3 - 30 ± 3
Силы, создаваемой на органе управления, Н 300 - 1000 ± 4
Массы каждого взвешивающего устройства, кг 500 - 5 000 ± 3
Угла поворота рулевого колеса, град 0 - 55 ± 0,5 град
Угла наклона светотеневой границы, угл. мин. 0 - 140 ± 15 угл. мин
Силы света внешних световых приборов, кд 1 – 100 000 ± 15
Содержания углеводородов, млн­1 0 – 3 000 ± 6
Содержания оксида углерода, об.д.% 0 - 7,00 ± 6
Содержания диоксида углерода, об.% 0 – 16 ± 6
Содержания кислорода, об.д.% 0 – 21 ± 6
Дымности, % 0 - 99,9 ± 2
Светопропускания  стекол, % 45 - 99 ± 5

Давления воздуха в пневматическом или пневмогидравлическом
тормозном приводе автотранспортных средств, МПа (бар)

0,2 - 1
(2 - 10)


± 3

Состав линии

 № п/п  Наименование кол-
во
1 стенд СТС-10У-СП-14 - контроль тормозных; систем; АТС с нагрузкой на ось до 10 т. 1
2 прибор ОПК - проверка внешних световых приборов АТС 1
3 газоанализатор АВГ-4.2-01 - контроль СО. СН, СО2, О2, λ, отработавших газов АТС, тахометр, контроль  температуры масла в картере двигателя 1
4 дымомер АВГ-1Д-4.01 - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя 1
5 прибор ИСС-1 - контроль светопропускания стекол 1
6 люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля 1
7 комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между  приборами, входящими в ЛТК, и персональным компьютером 1
8 програмный продукт 1
9 стойка приборная СП-3 1
10 стойка приборная СП-4 1
11 секундомер СОС пр–2б-2- 000 1
12 комплект эксплуатационных документов 1
13 набор манометров шинных 1
14 штангенциркуль 1

* - в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозного стенда

Упаковочные характеристики

Грузовое
место
Масса брутто, кг Габаритные размеры, см Состав грузового места
№1/15 56 74х43х65 Газоанализатор, измеритель дымности, тауметр, комплект эксплуатационных документов, манометры шинные, люфтомер, программный продукт, секундомер, штангенциркуль, комплект беспроводной связи.
№2/15 63 129х39х70 Шкаф силовой тормозного стенда
№3/15 62 129х39х70 Шкаф приборный тормозного стенда
№4/15 136 90х178х80 Стойка приборная СП-6.
№5/15 1240 152х136х84 Блок опорных устройств тормозного стенда
№6/15 1240 152х136х84 Часть эстакады тормозного стенда
№7/15 535 222х102х90 Часть эстакады тормозного стенда
№8/15 845 222х102х128 Часть эстакады тормозного стенда
№9/15 710 222х82х113 Часть эстакады тормозного стенда
№10/15 140 120х72х82 Комплект инструмента и пренадлежностей, комплект монтажных частей
№11/15 45 128х55х59 Комплект ПК* - опция за отдельную плату
№12/15 65 132х67х39 Стойка приборная СП-3
№13/15 75 132х67х39 Стойка приборная СП-4
№14/15 35 76х54х40 Прибор проверки фар
№15/15 12 175х15х11 Прибор проверки фар

Для отправки по железной дороге используется два ж/д контейнера 5 т.
