Линия технического контроля ЛТК-10УН-СП-13

Категории

Модель:
ЛТК-10УН-СП-13
ЛТК-10УН-СП-13 — стационарная универсальная ЛТК для а/м с нагрузкой на ось до 10т. Установка блока роликов вровень с полом. Конструкция блока роликов предусмотрена для многократной установки на подготовленные фундаменты в разных помещениях. Отапливаемый и кондиционируемый офис.
Цену уточняйте.
Доставка
Доставка

Мы рады Вам сообщить, что ООО «Автобис» осуществляет бесплатную доставку товара в города, где у нас расположены представительства: Минск, Жлобин, Мозырь, Брест, Гродно, Береза, Гомель и по пути к ним от Минска. Так же бесплатная доставка по Республике Беларусь предлагается при заказе товара от 5 000 рублей BYN.

Монтаж
Монтаж

Сервисная служба ООО «Автобис» качественно и в кратчайшие сроки выполнит монтажные, пусконаладочные и ремонтные работы любой сложности на всей территории РБ. Телефоны сервисной службы: 8-044-788-25-99 8-029-102-84-06.

Гарантия
Гарантия

Срок гарантии 12 месяцев и более (определяется технической документацией завода-изготовителя). Предприятие ООО «Автобис» обладает правом и всеми ресурсами для поддержания гарантийного и послегарантийного обслуживания, персоналом, прошедшим обучение на заводах-изготовителях.

Описание

Линия предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 10 тонн при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Конструкция блока роликов предусмотрена для многократной установки и демонтажа в фундаментную яму. Отапливаемый и кондиционируемый офис.



ПРЕИМУЩЕСТВА ЛИНИИ ЛТК-10УН-СП-13 ПО СРАВНЕНИЮ С АНАЛОГАМИ



  • Конструкция блока роликов предусмотрена для многократной установки и демонтажа в фундаментную яму и не требует дополнительной юстировки.
  • В Состав тормозного стенда  СТС-10У-СП-21Н  входит электронный датчик замера давления воздуха в пневмоприводе.
  • Возможность дальнейшего расширения функций - включение в состав линии:
    - системы видеорегистрации АТС;
    - мобильного поста ЛТК (на базе персонального карманного компьютера);
  • Многопостовая технология позволяет через компьютерную сеть организовать до четырёх компьютерных «постов диагностики» в составе одной ЛТК-10УН-СП-13, это обеспечит одновременную параллельную диагностику нескольких автомобилей на линии и высокую пропускную способность станции ГТО при большом потоке АТС.
  • В состав ЛТК-10УН-СП-13 входит комплект беспроводной связи обеспечивающий беспроводную связь (BlueTooth) между приборами линии технического контроля и персональным компьютером ЛТК. Позволяет избежать неудобств при обращении с проводами и опасности их повреждения.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА



  • На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
  • Оборудование сертифицировано и внесено в государственный реестр средств измерений;
  • Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
  • Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание, работает телефонная «горячая линия».

Технические характеристики

Характеристики проверяемых автомобилей:
максимальная нагрузка на ось, кг10.000
диаметр колес (по шине), ммОт 520 до 1.300
количество осей, не более10

Расстояние между внутренними/
наружными торцами роликов, мм


800/2.800
Напряжение, В380 ±10%

Установленная мощность
электрооборудования, кВт, не более


20



ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ



Значение параметраПределы
допускаемой
относительной
погрешности, %
Тормозной силы на одном колесе, кН3 - 30± 3
Силы, создаваемой на органе управления, Н300 - 1000± 4
Массы каждого взвешивающего устройства, кг500 - 5 000± 3
Угла поворота рулевого колеса, град0 - 55± 0,5 град
Угла наклона светотеневой границы, угл. мин.0 - 140± 15 угл. мин
Силы света внешних световых приборов, кд1 – 100 000± 15
Содержания углеводородов, млн­10 – 3 000± 6
Содержания оксида углерода, об.д.%0 - 7,00± 6
Содержания диоксида углерода, об.%0 – 16± 6
Содержания кислорода, об.д.%0 – 21± 6
Дымности, %0 - 99,9± 2
Светопропускания  стекол, %45 - 99± 5

Давления воздуха в пневматическом или пневмогидравлическом
тормозном приводе автотранспортных средств, МПа (бар)

0,2 - 1
(2 - 10)


± 3

Состав линии

  кол-
во
1стенд  СТС-10У-СП-21Н  - контроль тормозных систем АТС с нагрузкой на ось до 10 т.1
2прибор ОПК - проверка внешних световых приборов АТС1
3газоанализатор АВГ-4.2-01 - контроль СО. СН, СО2, О2, λ, отработавших газов АТС, тахометр, контроль  температуры масла в картере двигателя1
4дымомер АВГ-1Д-4.01 - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя1
5прибор ИСС-1 - контроль светопропускания стекол1
6люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля1
7комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между  приборами, входящими в ЛТК, и персональным компьютером1
8програмный продукт1
9стойка приборная СП-41
10секундомер СОС пр–2б-2- 0001
11комплект эксплуатационных документов1
12набор манометров шинных1
13штангенциркуль1

*- в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозного стенда



ОФИС ЛИНИИ ЛТК-10УН-СП-13

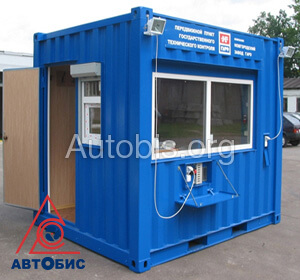

Мобильный офис представляет собой помещение на базе стандартного 10-ти футового контейнера. Офис предназначен для организации труда сотрудников ГИБДД, задействованных при проведении государственного технического осмотра АТС. Конструкция и оснащение офиса позволяет использовать его в качестве автоматизированного пункта управления оборудованием, входящим в состав линии инструментального контроля.

Отапливаемый и кондиционируемый офис для аппаратуры и персонала. Радиосвязь при помощи цифрового беспроводного телефона фирмы Panasonic (базовый блок — в офисе, трубка — в автомобиле). Радиус действия в помещении до 50 м, на открытом пространстве — до 300 м. Линия приспособлена для перевозки в кузове бортового автомобиля и установки автокраном или автопогрузчиком грузоподъемностью 2 т. Не требует специально оборудованных утепленных помещений. Может быть оперативно развернута на открытой площадке под навесом, в не отапливаемом ангаре. Применение напольного варианта в любом помещении позволит избежать капитальных установочных работ. Площадь под оборудование 8,19 м, внутренние размеры офиса 2224x2769 мм. Высота 2300 мм. Полезная площадь 6,16 кв. м. В офисе располагаются: офисная мебель (стол, два кресла, полка навесная, топчан); кондиционер (режимы: охлаждение, вентиляция, сушка, обогрев); радиотелефон; электросветовые приборы; аптечка первой медицинской помощи, огнетушитель.

Упаковочные характеристики

Грузовое
место
Масса брутто, кгГабаритные размеры, смСостав грузового места
№1/7(офис)1500330х230х230Газоанализатор, измеритель дымности, тауметр, комплект эксплуатационных документов, комплект ПК, манометры шинные, люфтомер, программный продукт, секундомер, штангенциркуль, комплект беспроводной связи.
№2/71270152х137х75Блок опорных устройств
№3/7140131х73х49Комплект инструмента и пренадлежностей, комплект монтажных частей
№4/775132х67х39Стойка приборная
№5/73576х54х40Прибор проверки фар
№6/712175х15х11Прибор проверки фар
№7/7170309х166х35Рама фундаментная
