Как проходит проверка ТНВД на стенде: на что обратить внимание при выборе стенда

Топливный насос высокого давления (ТНВД) - один из самых ответственных узлов дизельного двигателя. Именно он обеспечивает подачу топлива под строго заданным давлением и в точно рассчитанный момент. Даже незначительные отклонения в его работе могут привести к повышенному расходу топлива, снижению мощности двигателя, нестабильной работе, дымности выхлопа и дорогостоящему ремонту.

Поэтому после ремонта, технического обслуживания или при подозрении на неисправность ТНВД обязательно проходит диагностику на специализированном испытательном стенде для диагностике ТНВД. Такой метод позволяет максимально точно оценить состояние насоса и убедиться, что он соответствует заводским параметрам.

Зачем проверять ТНВД на стенде

Проверка на стенде имитирует реальные условия работы двигателя, но в полностью контролируемой среде. В отличие от диагностики непосредственно на автомобиле, стендовые испытания позволяют измерить десятки параметров с высокой точностью. Во время проверки специалисты могут определить:

• производительность насоса;
• равномерность подачи топлива по секциям;
• давление впрыска;
• корректность работы регулятора;
• герметичность соединений;
• стабильность работы при различных оборотах;
• соответствие характеристик требованиям производителя.

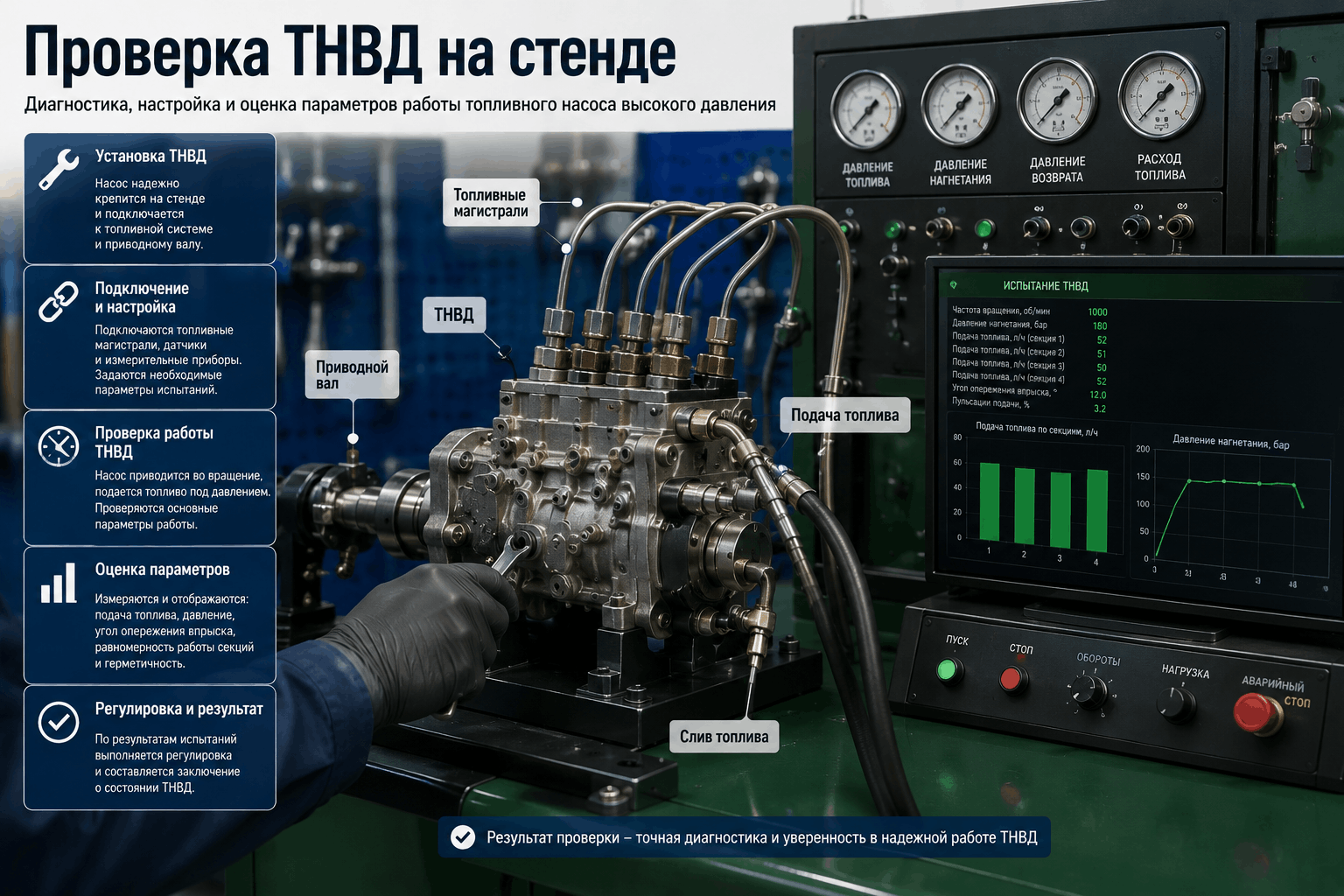

Как проходит проверка ТНВД

Процедура испытаний включает несколько последовательных этапов.

1. Внешний осмотр

Перед установкой на стенд насос очищают от загрязнений и внимательно осматривают. Специалист проверяет:

• отсутствие механических повреждений;
• состояние крепежных элементов;
• наличие следов утечки топлива;
• целостность штуцеров и уплотнений.

Если обнаруживаются явные дефекты корпуса, дальнейшая диагностика может быть нецелесообразной без предварительного ремонта.

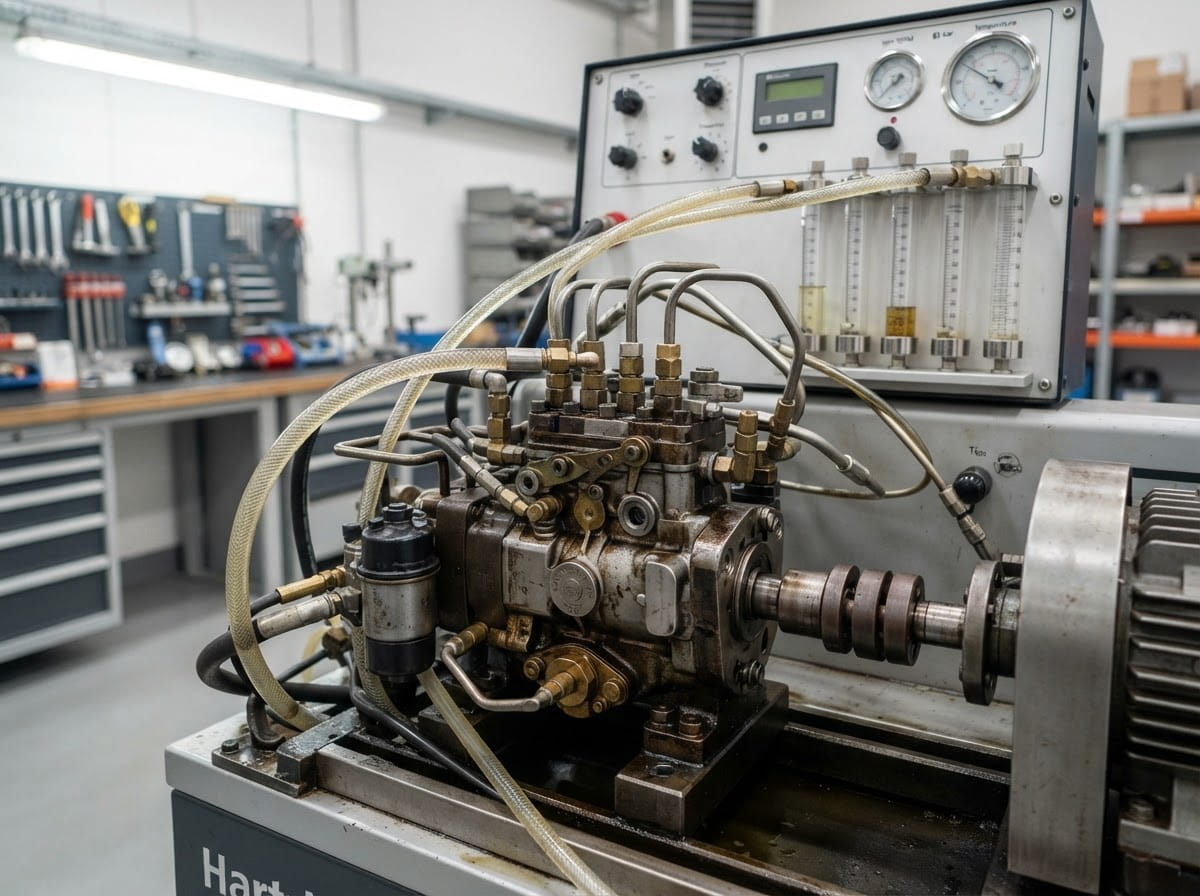

2. Установка на испытательный стенд

ТНВД закрепляют на стенде с помощью специальных адаптеров. Затем подключаются:

• привод вращения;
• система подачи испытательной жидкости;
• измерительные колбы или электронные датчики;
• программное обеспечение для контроля параметров.

Качественная фиксация оборудования особенно важна, поскольку любые перекосы могут повлиять на точность измерений.

3. Настройка режимов работы

Современные стенды позволяют воспроизводить различные режимы эксплуатации двигателя:

• запуск;
• холостой ход;
• средние нагрузки;
• максимальные обороты;
• переходные режимы.

Это позволяет оценить поведение насоса во всем диапазоне рабочих условий.

4. Измерение параметров

Во время испытаний фиксируются основные характеристики работы насоса. Полученные значения автоматически сравниваются с заводскими нормативами:

• объем подачи топлива;
• равномерность между секциями;
• давление;
• стабильность подачи;
• работа автоматического регулятора;
• угол начала подачи топлива.

5. Регулировка

Если параметры выходят за допустимые пределы, производится настройка насоса:

• корректируется подача топлива;
• регулируется работа регулятора;
• выставляется необходимый угол начала впрыска;
• проверяется повторно.

После регулировки цикл испытаний проводится заново до получения необходимых показателей.

6. Формирование отчета

По завершении проверки большинство современных стендов формируют подробный протокол испытаний. Такой документ подтверждает качество выполненных работ и может использоваться при гарантийном обслуживании. В нем отражаются:

• измеренные параметры;
• результаты регулировки;
• соответствие заводским требованиям;
• заключение о техническом состоянии насоса.

Какие бывают испытательные стенды

На рынке представлены несколько типов оборудования.

Механические стенды

Это классическое оборудование с ручной регулировкой параметров. Несмотря на надежность конструкции, точность измерений во многом зависит от квалификации оператора.Преимущества:

• сравнительно невысокая стоимость;
• простота обслуживания;
• высокая ремонтопригодность.

Недостатки:

• ограниченный функционал;
• невысокий уровень автоматизации;
• большее влияние человеческого фактора.

Электронные стенды

Современные комплексы оснащаются цифровыми датчиками, автоматическим управлением и специализированным программным обеспечением. Их преимущества:

• высокая точность измерений;
• автоматическое сравнение с нормативами;
• сохранение результатов испытаний;
• минимизация ошибок оператора;
• возможность диагностики современных электронных ТНВД.

Именно такие стенды сегодня используются в большинстве специализированных дизельных сервисов.

На что обратить внимание при выборе стенда

Если речь идет об оснащении сервисного центра или ремонтной мастерской, выбор испытательного стенда напрямую влияет на качество диагностики и ремонта.

1. Совместимость с различными типами ТНВД. Хороший стенд должен поддерживать работу с насосами разных производителей и конструкций. Чем шире совместимость, тем больше автомобилей сможет обслуживать сервис.
2. Точность измерений. Это один из ключевых критериев. Современное оборудование обеспечивает минимальную погрешность благодаря: цифровым датчикам; автоматической калибровке; стабильной системе подачи испытательной жидкости. Высокая точность особенно важна при ремонте современных дизельных систем.
3. Возможность обновления. Автомобильные технологии постоянно развиваются, поэтому важно, чтобы производитель регулярно выпускал обновления программного обеспечения и добавлял поддержку новых моделей насосов.
4. Наличие сервисной поддержки. Даже самое надежное оборудование требует обслуживания. При покупке следует уточнить сроки гарантии, наличие запасных частей, техническую поддержку и возможность проведения калибровки. Наличие официального сервиса позволяет избежать длительных простоев оборудования.
5. Репутация производителя. Предпочтение стоит отдавать компаниям, которые давно работают на рынке испытательного оборудования и имеют положительные отзывы специалистов. Известные производители, как правило, предлагают более стабильное качество, регулярные обновления программного обеспечения и развитую сеть сервисной поддержки.
6. Автоматизация процессов. Наличие программного обеспечения значительно ускоряет работу. Это уменьшает вероятность ошибок и повышает производительность сервиса. Полезными функциями являются:

• автоматические программы испытаний;
• встроенные базы данных;
• подсказки оператору;
• сохранение результатов;
• печать протоколов.

Почему качественный стенд имеет решающее значение

Ошибки при диагностике ТНВД обходятся дорого. Неверно отрегулированный насос способен вызвать ускоренный износ форсунок, нестабильную работу двигателя, рост расхода топлива и повторное обращение клиента в сервис.

Использование современного испытательного стенда позволяет не только точно определить неисправность, но и выполнить регулировку с соблюдением заводских параметров. Для сервисных центров это означает сокращение времени ремонта, повышение качества обслуживания и укрепление доверия клиентов. Проверка ТНВД на стенде - обязательный этап профессиональной диагностики и ремонта дизельной топливной аппаратуры. Она позволяет объективно оценить техническое состояние насоса, выявить скрытые дефекты, выполнить точную настройку и подтвердить соответствие заводским требованиям.

При выборе испытательного стенда стоит ориентироваться не только на стоимость оборудования, но и на его функциональность, точность измерений, совместимость с различными типами насосов, уровень автоматизации и качество сервисной поддержки. Практика показывает, что инвестиции в современное диагностическое оборудование окупаются за счет высокой точности ремонта, сокращения числа повторных обращений и роста репутации сервисного центра.
