Стенды и установки для ремонта топливной аппаратуры: принцип работы и возможности

Топливная аппаратура современных двигателей работает в условиях, где любая неточность критична. Давление в системах Common Rail достигает 2000–2500 бар, а допуск по подаче топлива измеряется долями процента. На практике это означает простую вещь: даже идеально «на глаз» исправная форсунка может фактически работать неправильно и вызывать повышенный расход, дымность или потерю мощности.

Именно поэтому стенды и установки для ремонта топливной аппаратуры стали не вспомогательным, а основным диагностическим инструментом. Они позволяют увидеть реальную картину работы узла, а не ориентироваться на косвенные признаки. При этом стенд не заменяет знания механика, а дополняет его, он даёт числа, по которым можно однозначно принимать решение.

Почему стенд — основа точной диагностики

Главная ошибка многих небольших мастерских - попытка оценить состояние топливной системы без стенда или с использованием минимального набора оборудования. Визуальный осмотр или тест по симптомам не дают точного результата, потому что одна и та же проблема может проявляться по‑разному. Например:

• Потеря мощности может быть связана и с форсунками, и с ТНВД, и с датчиками расхода воздуха.
• Дымность не всегда означает перелив топлива: часто это плохой распыл, когда факел не распадается на мелкие частицы и сгорание происходит неполно.
• Нестабильный запуск может быть связан с обратным сливом и утечкой в корпусе форсунки, а не с неисправностью насоса.

Стенд устраняет догадки и переводит диагностику в плоскость измеряемых параметров. Вместо фразы «похоже на форсунку» появляются конкретные цифры: какой объём подачи, какая герметичность, какова форма факела и насколько стабильна работа по циклам.

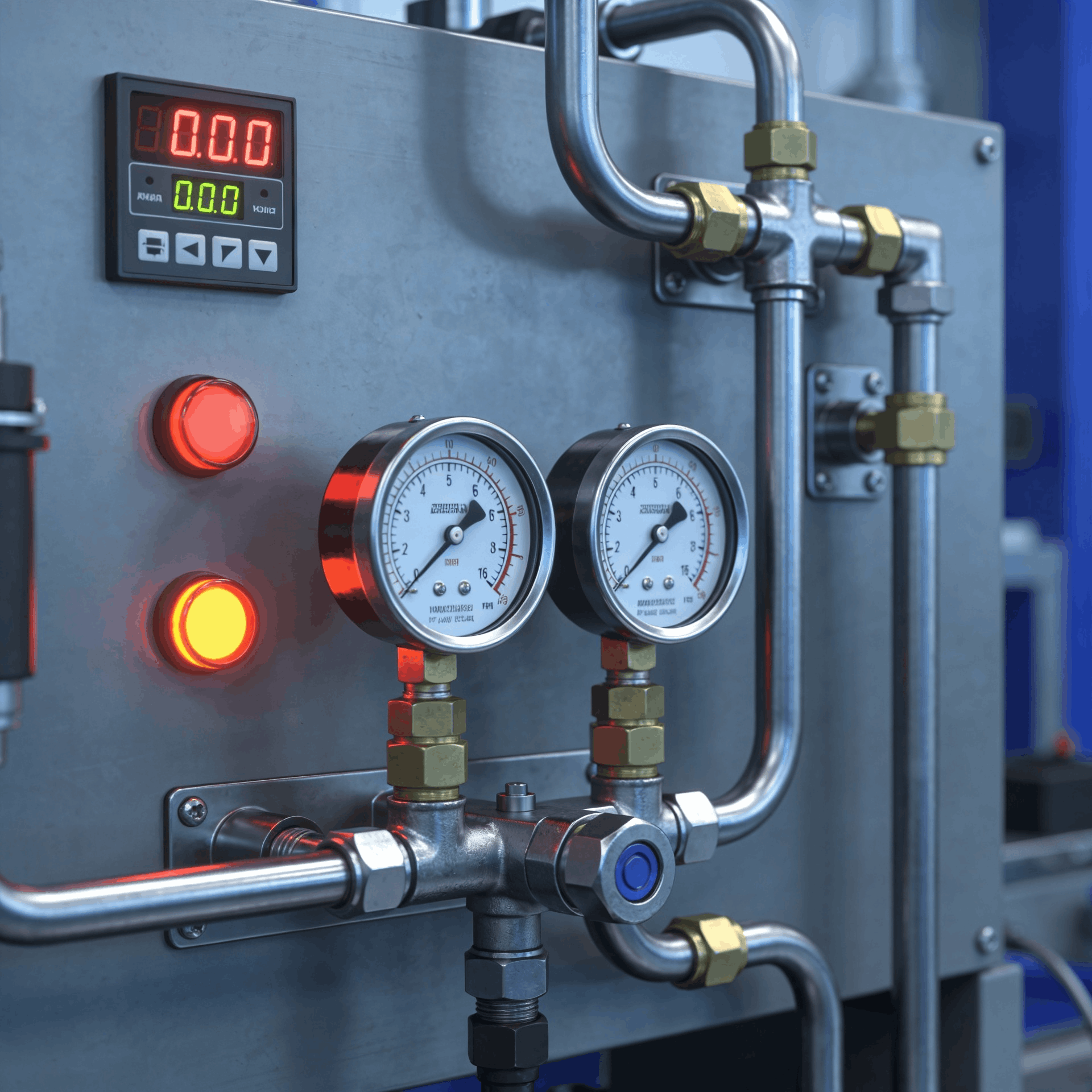

Как устроен современный стенд

Современная установка для ремонта топливной аппаратуры - это комплекс, который моделирует работу двигателя в контролируемых условиях. В его состав обычно входят несколько ключевых элементов.

1. Гидравлическая система создаёт рабочее давление и обеспечивает циркуляцию топлива. Это основа любого теста: без стабильного давления и чистой линии нельзя получить репрезентативные данные.

2. Электронный модуль управления позволяет задавать режимы работы: частоту впрыска, давление, длительность импульса, количество циклов. Это даёт возможность воспроизводить холостые обороты, частичные нагрузки, а также режимы, при которых узел проявляет нестабильность.

3. Измерительная система фиксирует параметры: давление открытия, объём подачи за цикл, обратный слив, утечки, температуру жидкости. Современные датчики передают данные с высокой частотой, что позволяет видеть не только среднее значение, но и «дрожание» показателей.

4. Программное обеспечение преобразует данные в графики и отчёты, сравнивает результаты с эталонными значениями, а в некоторых решениях подсказывает, какие операции целесообразно провести (промывка, замена уплотнений, калибровка).

Фактически стенд имитирует работу двигателя, но в более контролируемых условиях, чем реальная эксплуатация. При этом можно безопасно «нагружать» узел, менять параметры и не ждать, пока появятся симптомы на дороге.

Что именно проверяет стенд

Современные установки измеряют не только сколько топлива подаётся, но и как именно это происходит. Ключевые параметры:

• Динамика открытия форсунки влияет на точность впрыска. Если инжектор срабатывает с задержкой или «дрожит», момент подачи смещается относительно заданного, что нарушает сгорание.
• Стабильность подачи по циклам показывает износ и нестабильность работы. Даже если средний объём в норме, отклонения от цикла к циклу приводят к троению и вибрациям.
• Баланс между форсунками критичен для равномерной работы двигателя. Перекос в 3–5% между цилиндрами уже заметно снижает мощность и увеличивает нагрузку на узлы.
• Обратный слив (leak‑off) один из главных индикаторов износа. Чем больше утечек в корпусе или в клапанах, тем выше объём обратного слива и тем сильнее деградирует эффективность системы.
• Форма распыла влияет на сгорание топлива и образование нагара. Современные стенды либо показывают картинку распыла через камеру, либо оценивают её по анализу подачи и динамики.

Важно понимать: два узла могут показывать одинаковый объём подача, но один будет работать корректно, а другой вызывать проблемы. Именно распыл и динамика впрыска часто становятся решающими факторами, особенно в условиях высокого давления и сложных режимов работы.

Механические и электронные стенды: принципиальная разница

Один из ключевых моментов при выборе оборудования: понимание различий между типами стендов.

Механические стенды
Это более простые системы, которые подходят для старых дизельных технологий, когда достаточно воссоздать базовое давление и измерить объём подачи.
Плюсы: относительно низкая стоимость и простота эксплуатации, минимальные требования к обучению персонала. Минусы: ограниченная точность, невозможность работы с современными форсунками Common Rail и пьезоэлементами, отсутствие полноценной аналитики и истории тестов.
Такие стенды подходят для классических систем, но практически бесполезны для Common Rail и современных бензиновых систем.

Электронные стенды
Это современный стандарт диагностики. В них механика сочетается с цифровым управлением и программной аналитикой. Преимущества:

• работа с системами Common Rail и пьезофорсунками;
• точное моделирование режимов работы двигателя (импульсная подача, переходные процессы, экстремальные режимы);
• автоматический сбор и анализ данных, формирование отчётов;
• интеграция с базами данных производителей, возможность сравнения с эталонами для конкретной модели.

Электронный стенд фактически превращает диагностику в цифровой процесс, где влияние человеческого фактора минимизировано. Оператор не «гадает» по приборам, а работает с алгоритмами и программными рекомендациями.

Универсальные или специализированные решения

Ещё один важный выбор - это тип специализации оборудования.

Универсальные стенды
Подходят для сервисов широкого профиля, которые обслуживают разный парк техники. Особенности:

• работа с разными типами топливной аппаратуры (дизель/бензин, классика/Common Rail);
• гибкая конфигурация, возможность подключения дополнительных модулей;

• возможность расширения функций при появлении новых стандартов.

Компромисс: универсальность часто снижает точность и скорость в узкоспециализированных задачах. Такой стенд может не «заточен» под конкретный стандарт, и часть его возможностей останется невостребованной.

Специализированные стенды
Ориентированы, например, только на Common Rail или только на ТНВД определённого типа.
Плюсы: максимальная точность, высокая скорость диагностики, оптимизированные алгоритмы под конкретные задачи, минимальное количество лишних операций. Минусы: ограниченная универсальность и необходимость расширения парка оборудования при росте сервиса.
Такой выбор логичен, если сервис работает преимущественно с одним типом техники или с одним основным производителем.

Разница особенно заметна в современных дизельных системах, где «угадывание» приводит к замене исправных деталей и постоянным возвратам клиентов.

Критически важные моменты, о которых часто забывают

Даже дорогой стенд может давать неправильные результаты, если не учитывать эксплуатационные факторы. Это не недостаток оборудования, а неправильное использование.

• Фильтрация топлива. Любое загрязнение внутри системы (частицы пыли, мельчайший абразив, остатки примесей) искажает результат теста. Грязное топливо может привести к «ложному» снижению подачи, утечкам и ложным диагнозам. Современные стенды комплектуются фильтрами нескольких ступеней, но их своевременная замена и контроль качества жидкости на совести сервиса.

• Температура жидкости. Параметры форсунок и насосов могут меняться в зависимости от температуры топлива. Холодное топливо с более высокой вязкостью и нагретое ведут себя по‑разному, что отражается на давлении открытия и объёме подачи. Профессиональные стенды поддерживают контроль температуры, а значит, результат теста воспроизводим.

• Калибровка оборудования. С течением времени даже точные датчики «уходят» в сторону. Без регулярной калибровки точность диагностики падает, и весь смысл высокотехнологичного оборудования нивелируется.

• Актуальность ПО. Новые форсунки, новые поколения ЭБУ и новые алгоритмы требуют обновлённых баз данных и алгоритмов. Устаревшее программное обеспечение не знает особенности новой аппаратуры, и это приводит к ошибкам.

• Человеческий фактор. Даже автоматизированный стенд требует корректной настройки оператором: выбор режима, подготовка узла, правильная установка и интерпретация данных. Обучение персонала не опция, а обязательный элемент.



Экономическая логика использования стендов

С точки зрения бизнеса стенд - это не просто оборудование, а инструмент монетизации экспертизы. Он позволяет кардинально изменить экономическую модель сервиса.

• Сокращение времени диагностики в несколько раз. Вместо 2–3 часов на определение «что сломалось» стенд даёт ответ за 30–40 минут, а иногда и быстрее.

• Повышение пропускной способности сервиса. Механики перестают тратить время на подбор деталей и остаются свободнее для других работ.

• Расширение услуг. Появляются новые статьи дохода: калибровка форсунок, тестирование после ремонта, настройка подагрегатных параметров, работа с спецтехникой и коммерческим транспортом.

• Повышение доверия клиентов за счёт прозрачной диагностики. Клиент видит не только «форсунка неисправна», а график, объём подачи, процент износа и сравнение с эталоном. Это снижает скептицизм и повышает готовность платить за качество.

Фактически сервис перестаёт быть местом, где просто меняют детали, и становится центром технической экспертизы. Стенды и установки для ремонта топливной аппаратуры - это ключевой элемент современной диагностики, без которого невозможно качественно обслуживать системы впрыска нового поколения. Их главное преимущество- переход от предположений к точным данным. Это снижает количество ошибок, повышает качество ремонта и напрямую влияет на репутацию сервиса. В условиях усложнения топливных систем стенд уже не является дополнительным оборудованием, он становится базовым инструментом профессионального уровня.
