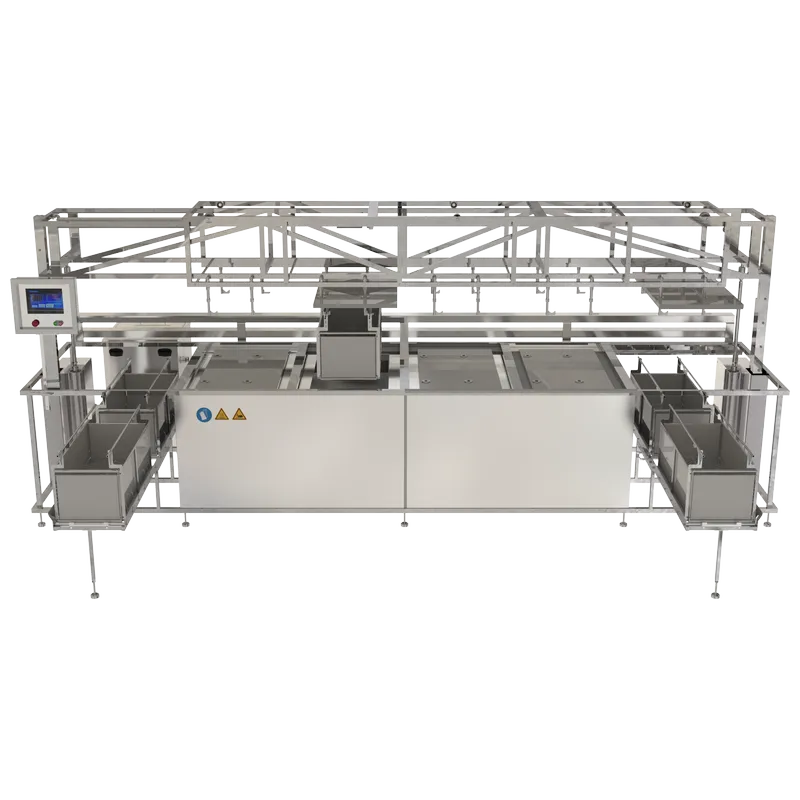

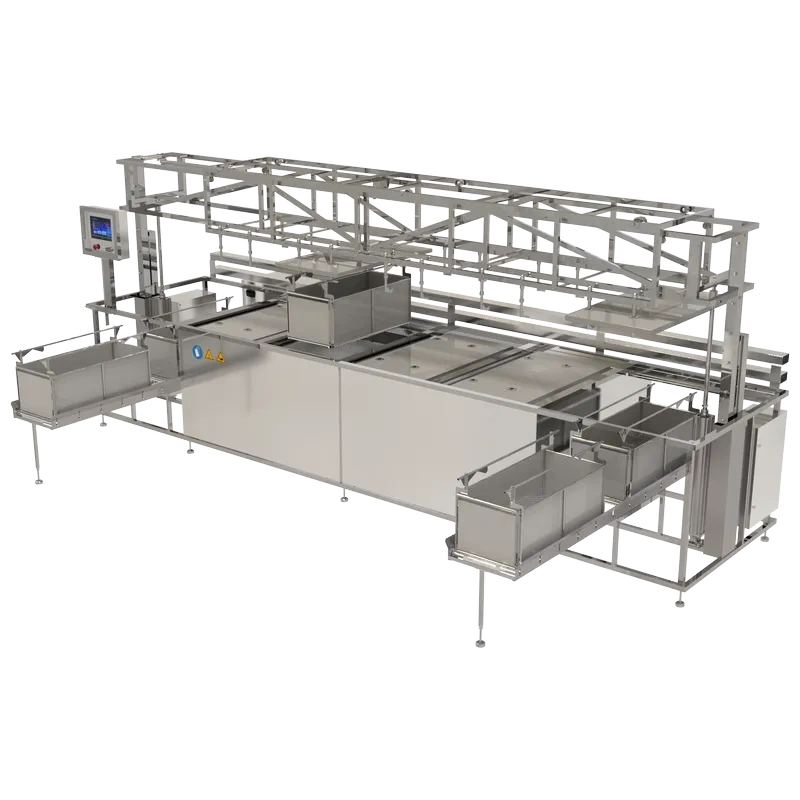

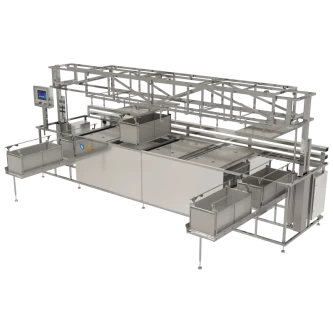

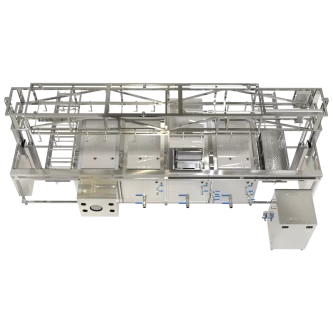

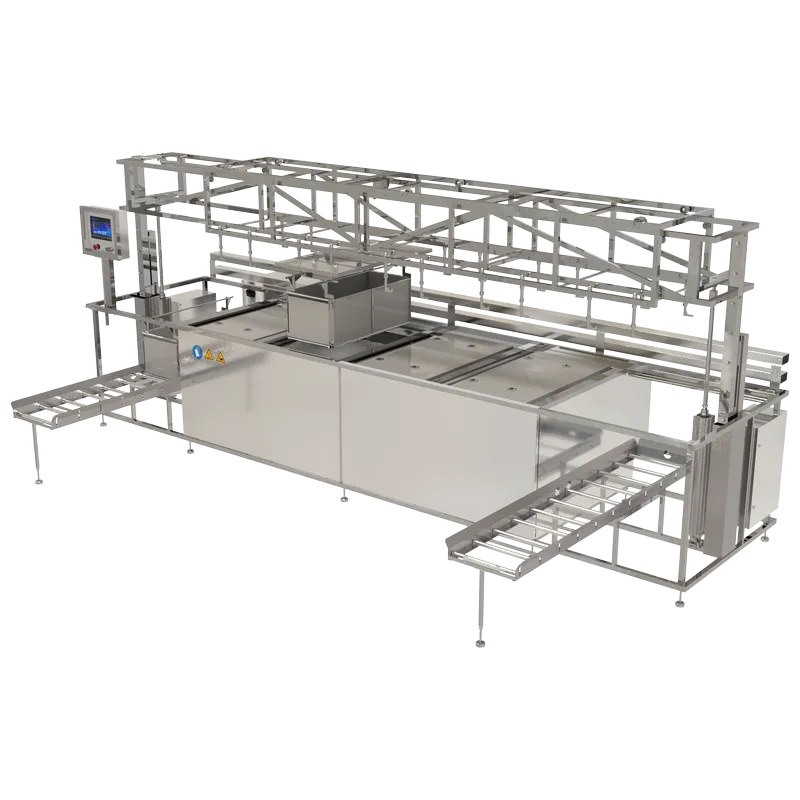

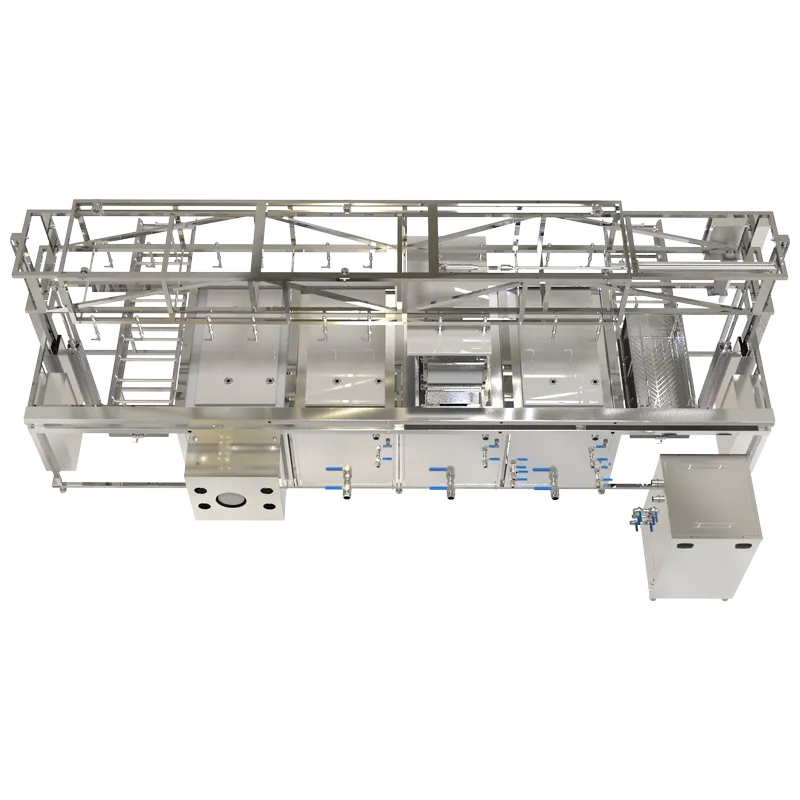

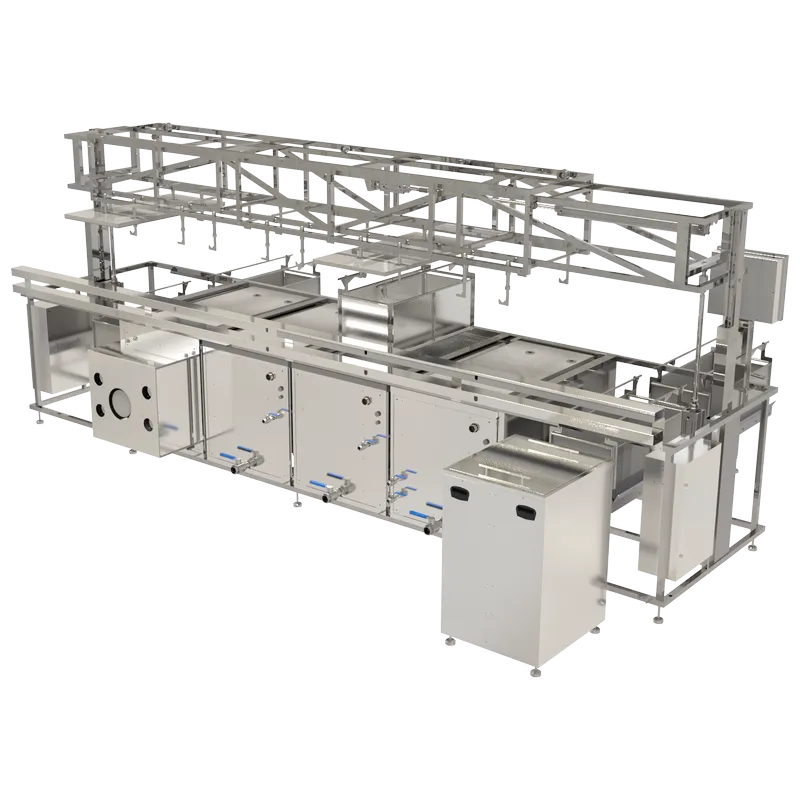

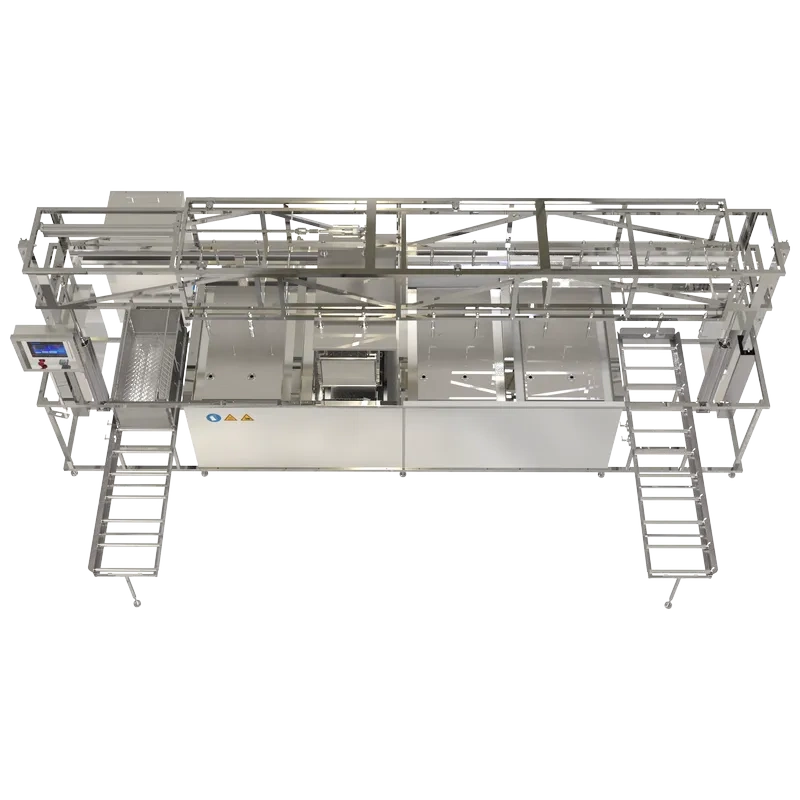

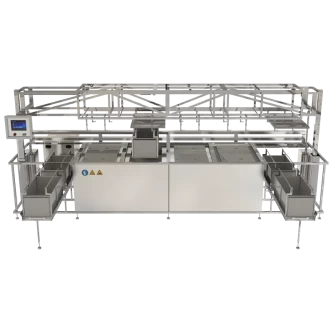

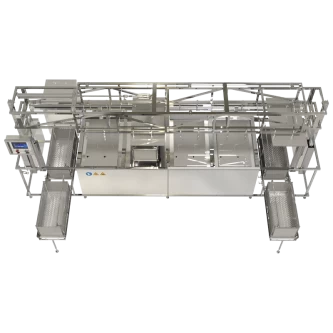

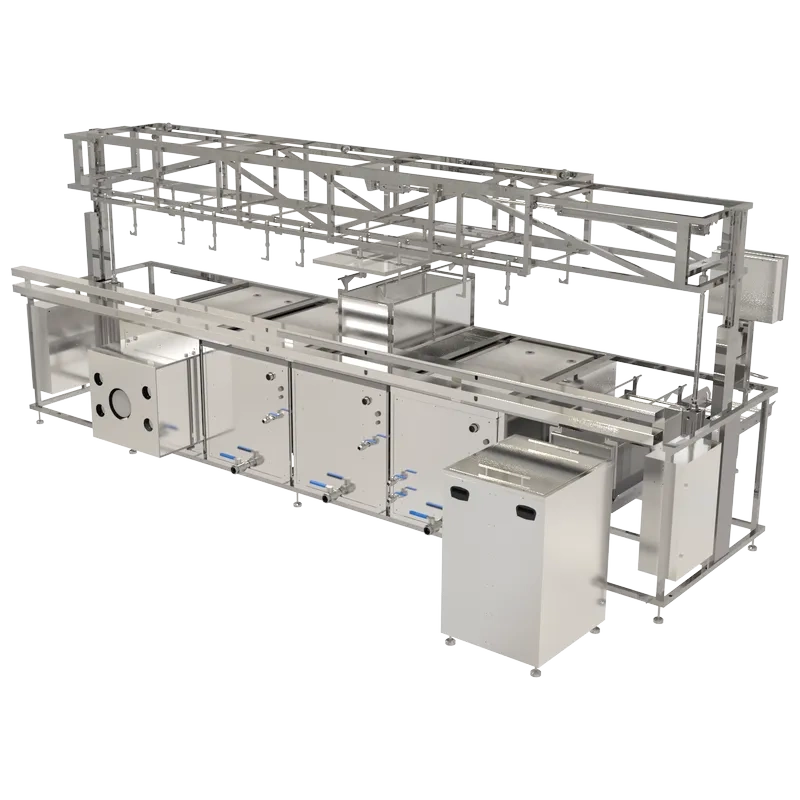

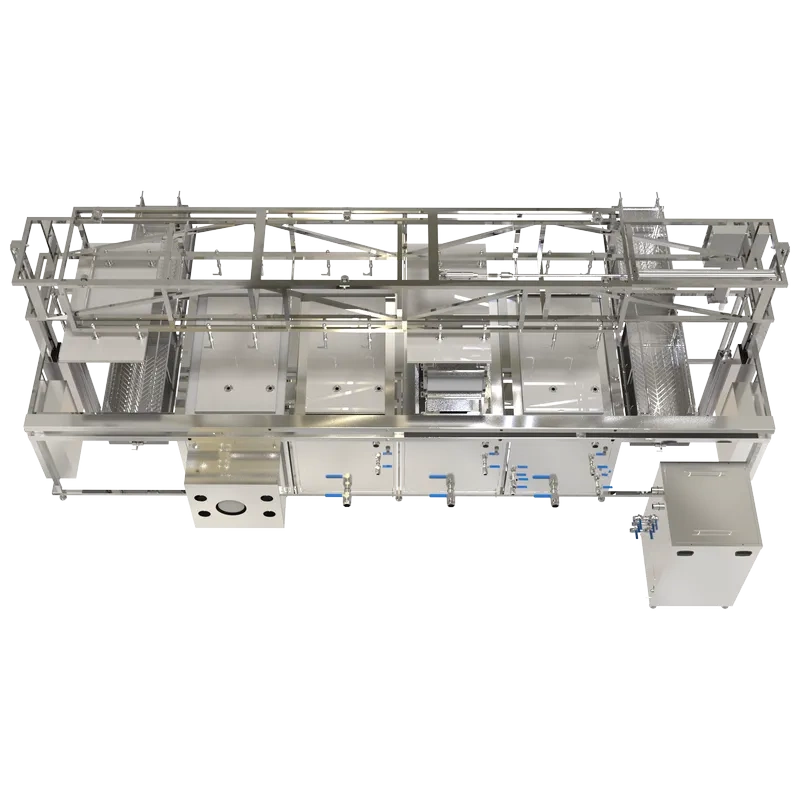

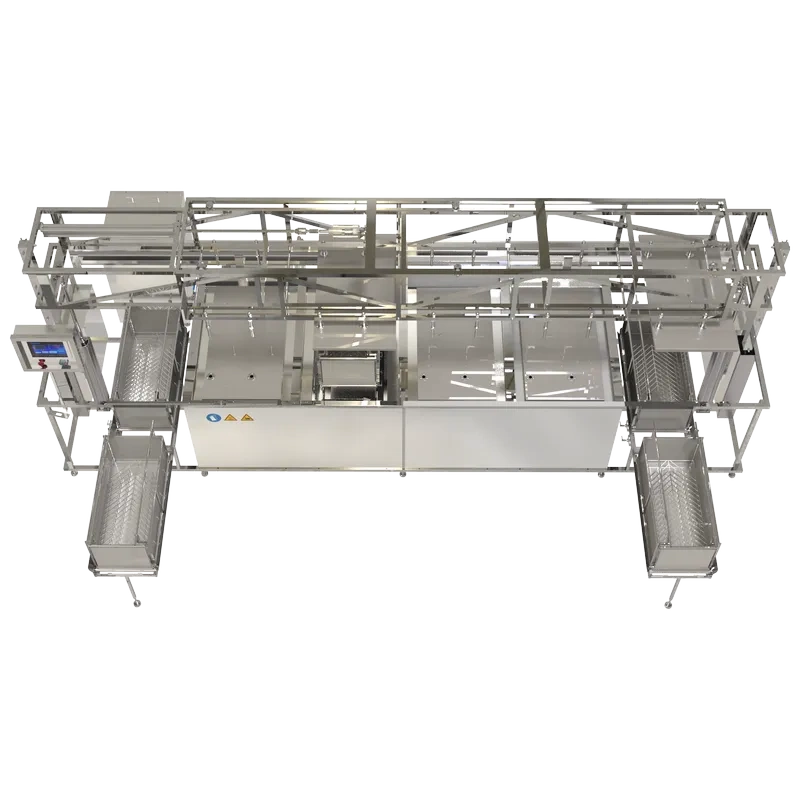

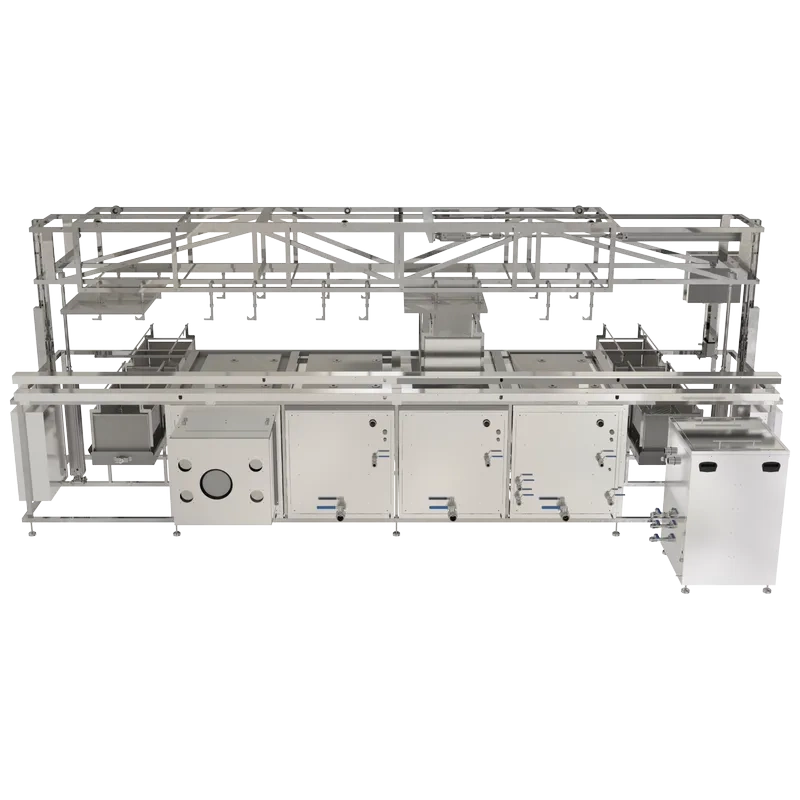

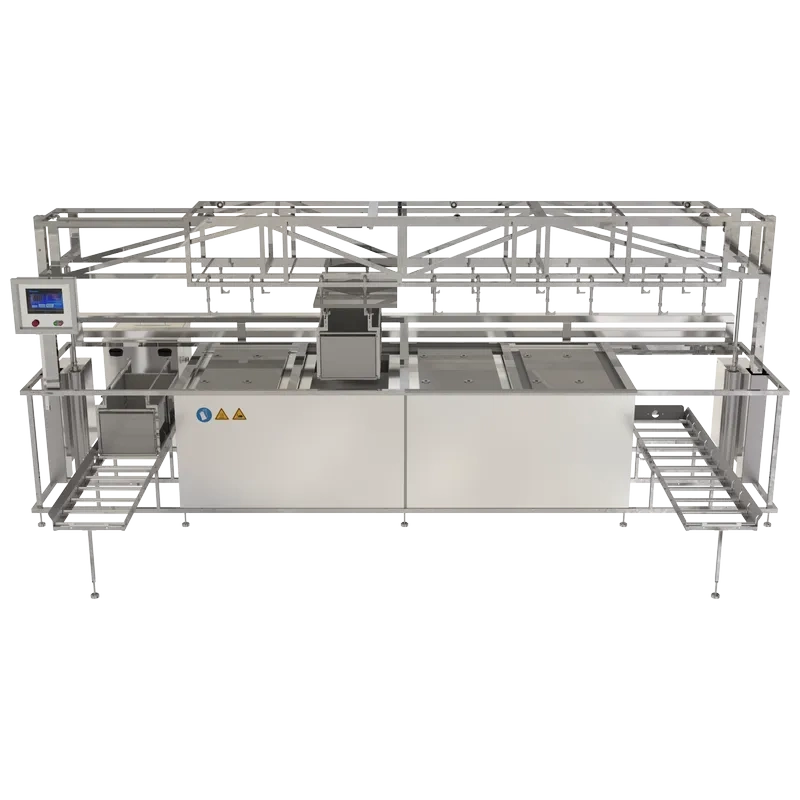

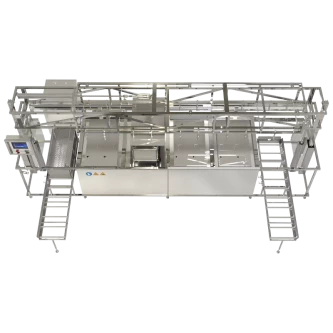

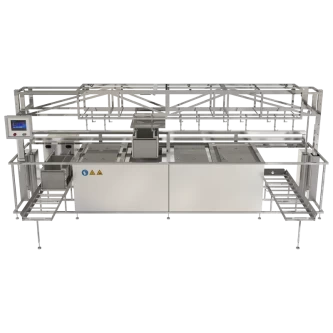

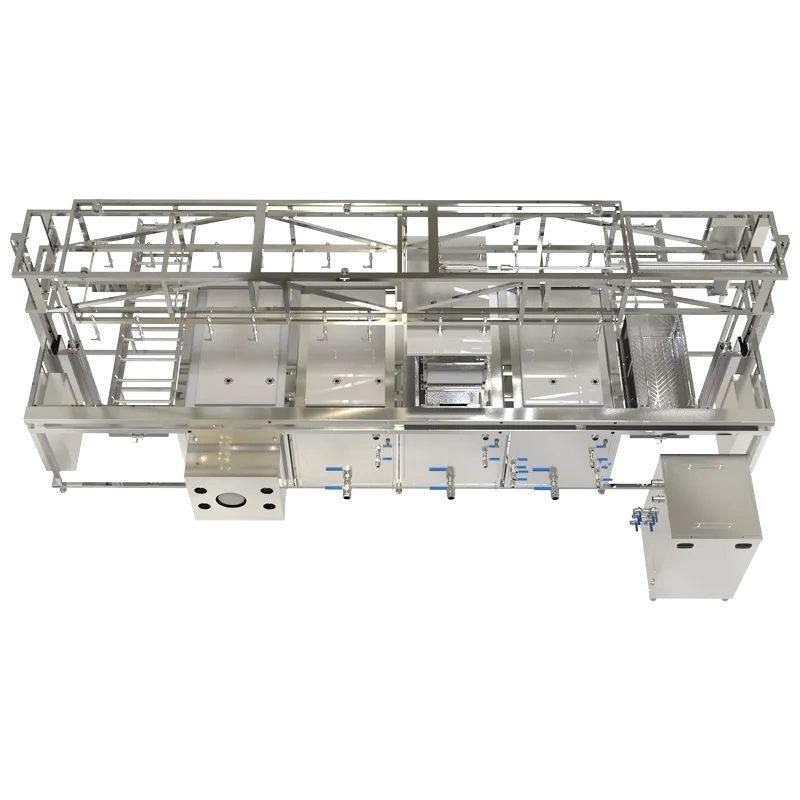

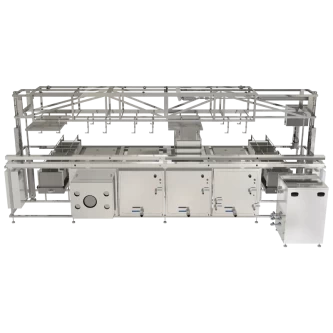

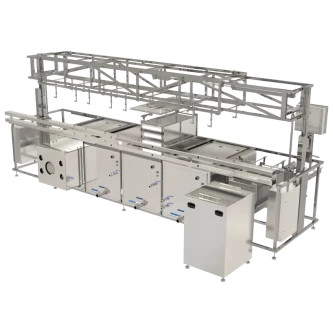

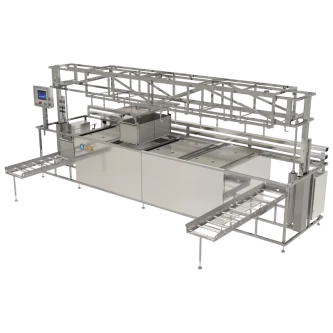

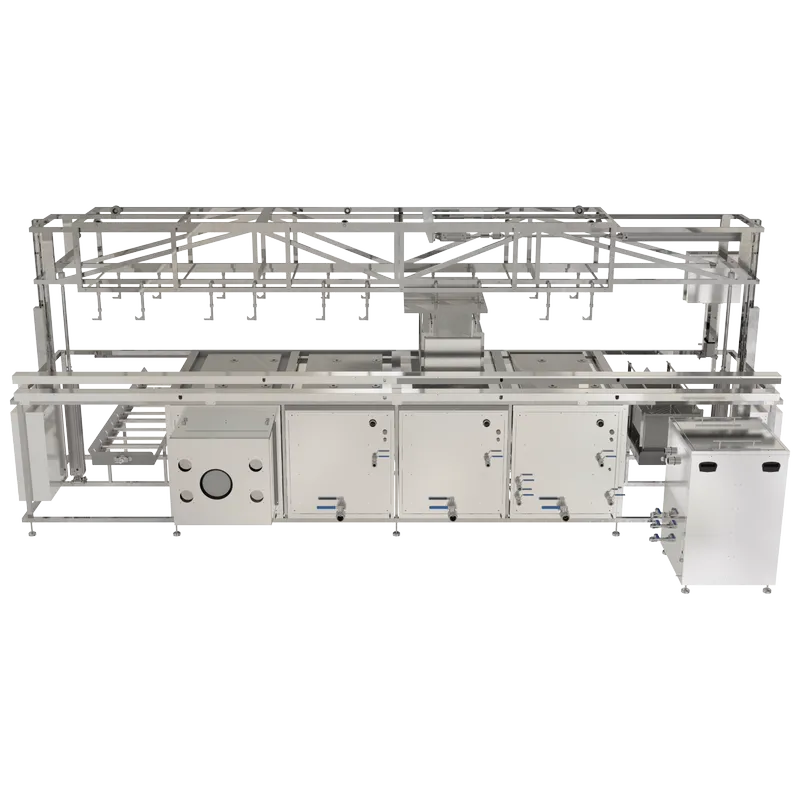

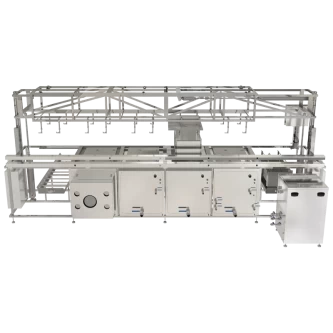

4-х позиционная автоматическая ультразвуковая линия
Описание
Ключевой задачей проекта стояла потребность обеспечить необходимую производительность цеха покраски и встроить линию в текущий технологический процесс. Итогом стала высокопроизводительная установка УЗ очистки и сушки деталей, обеспечивающая высокую степень очистки деталей.
Ультразвуковые линии очистки незаменимы на производствах, где предъявляются высокие требования к очистке изделий в промышленных масштабах. При этом процесс очистки должен проходить за минуты и с минимальным участием персонала. Конечный результат ультразвуковой линии – идеально чистые и сухие изделия за цикл, обычно, менее 15 минут.
Ультразвуковая линия может быть оборудована автоматической или полуавтоматической системой перемещения корзин с программируемым пультом управления.
Ультразвуковая линия очистки – это не только ультразвук
Без ультразвуковых ванн в абсолютном большинстве случаев не возможна качественная очистка изделий. Но в линиях применяются не только ультразвуковые ванны, а и другие необходимые вспомогательные процессы. Например, барботаж, различные виды струйного воздействия. ополаскивания, различные виды сушки.
Конструкция ультразвуковой линии проектируется по техническому заданию и встраивается в технологический процесс заказчика.
Ключевое отличие ультразвуковых ванн «СпецмашСоник» — мощная кавитация во всем объеме жидкости
Задача ультразвуковой ванны – создавать мощную кавитацию, чтобы интенсифицировать процесс очистки и обеспечивать проникновение моющего раствора в самые мелкие полости изделия. Простой и самый объективный способ проверки эффективности кавитации – опустить лист фольги в раствор в ванне и включить ультразвук.
Менее 6 секунд — время, которое требуется нашей ультразвуковой ванне на разрушение фольги толщиной 10 мкм равномерно по всей площади. Производителям даже известных мировых брендов для этого требуется более 10 секунд. Мощная кавитация обеспечивает время отмывки деталей от загрязнений (кроме застарелых нагаров) в наших УЗ ваннах в среднем 2-10 минут, а отмывка головки блока цилиндров от нагара и масла укладывается в 15-20 минут.
Эффективная частота ультразвука для каждого своя
Все ультразвуковые ванны и линии мы изготавливаем на двух основных частотах. Если кратко, то выбор частоты ультразвука определяется характером деталей.
- 25 кГц — практически все детали машиностроения с отверстиями и полостями размером более 500 мкм.
- 40 кГц — изделия с микрорельефом поверхности, например, электронные платы, мелкопористые фильтры, детали с отверстиями и полостями размером менее 500 мкм.
Характеристики
- Излучающие стороны: дно / дно + 2 боковые стенки
- УЗ частота, кГц: 25 / 40
- Габариты рабочей емкости: по ТЗ заказчика
- Габариты линии: по ТЗ заказчика
