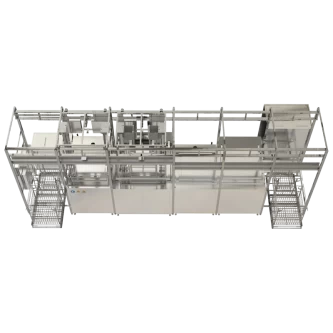

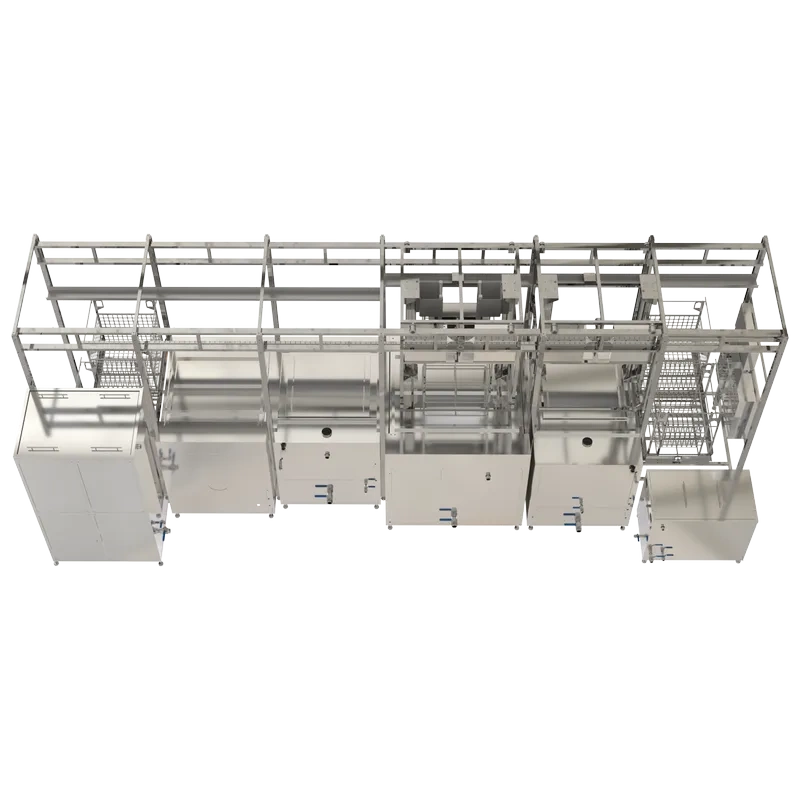

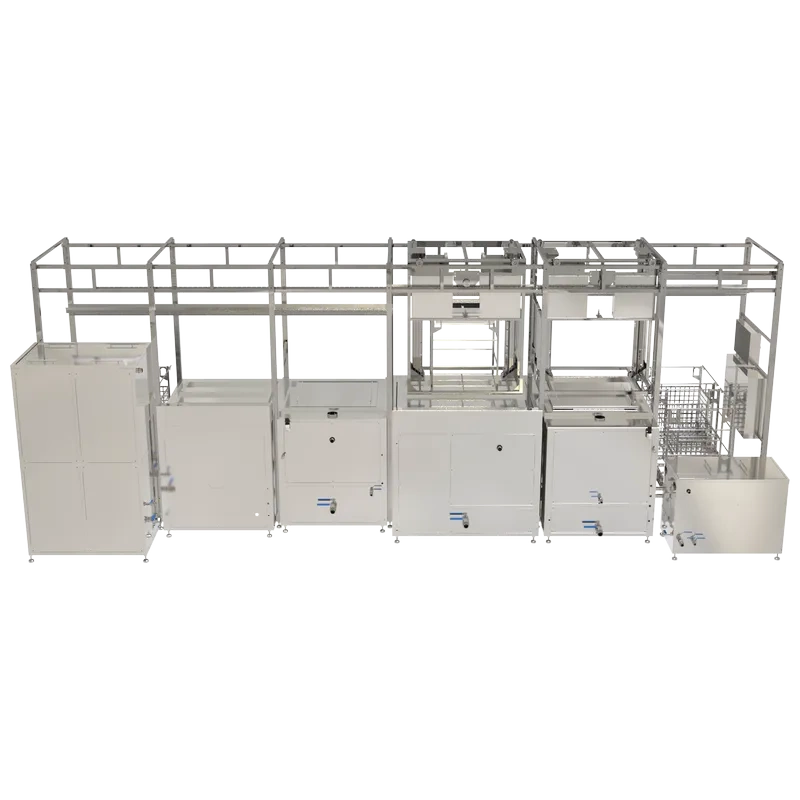

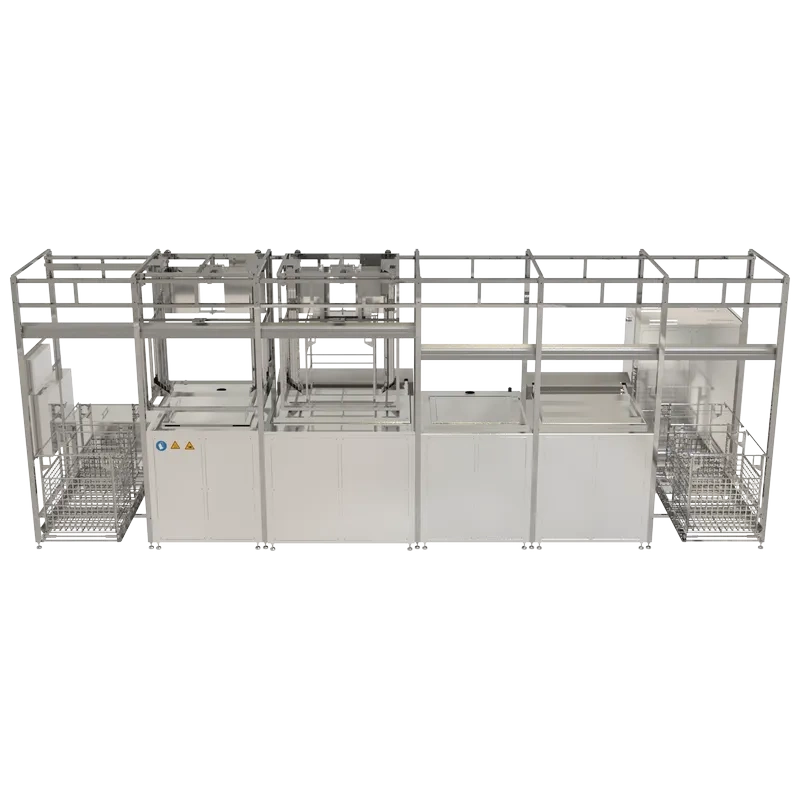

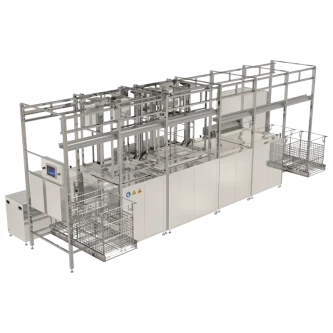

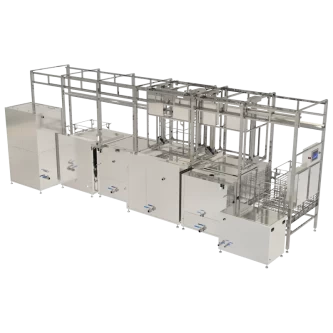

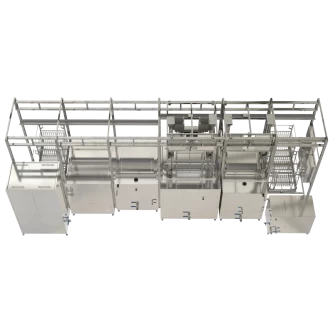

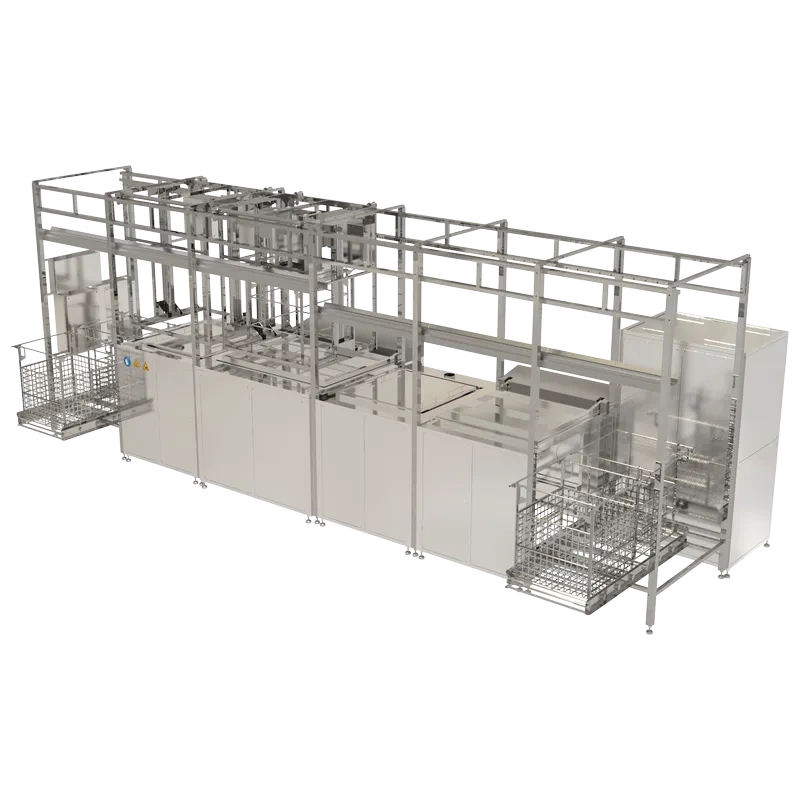

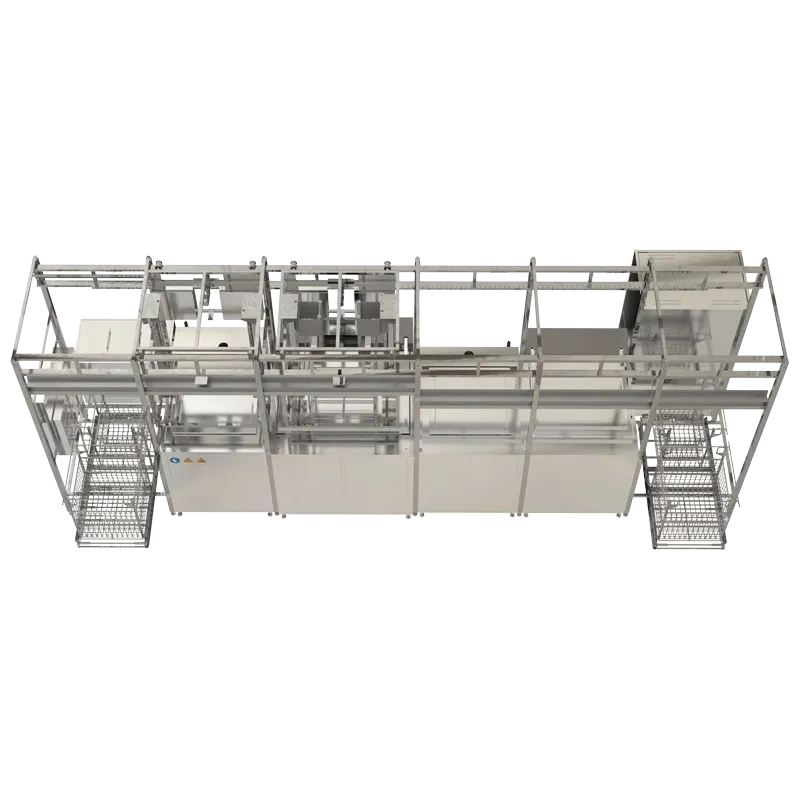

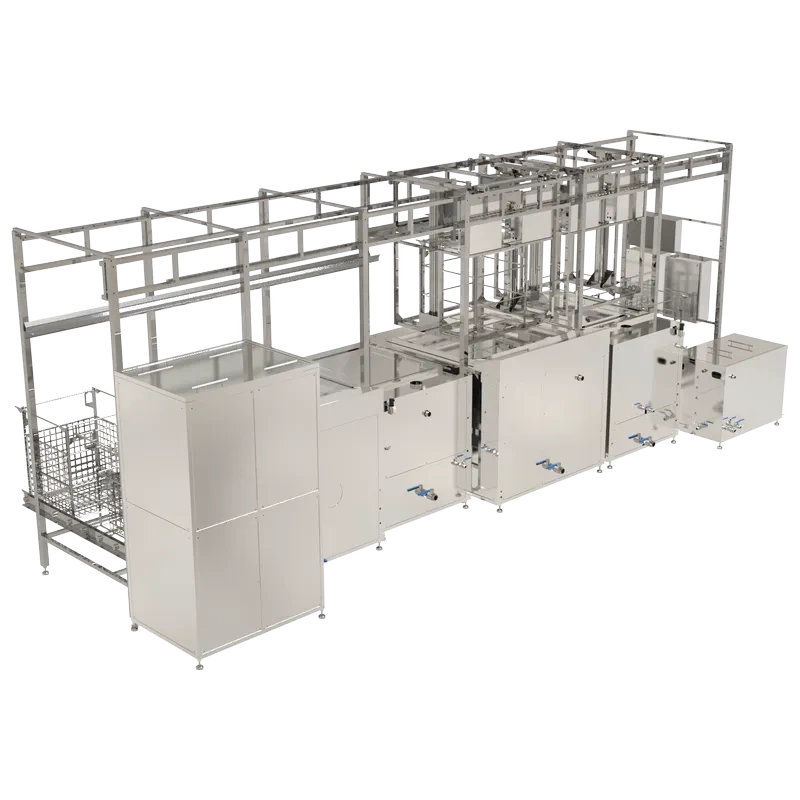

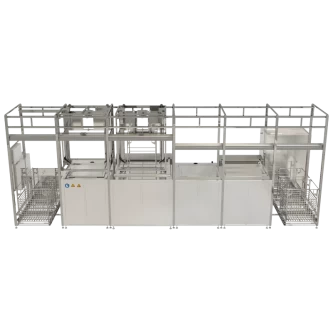

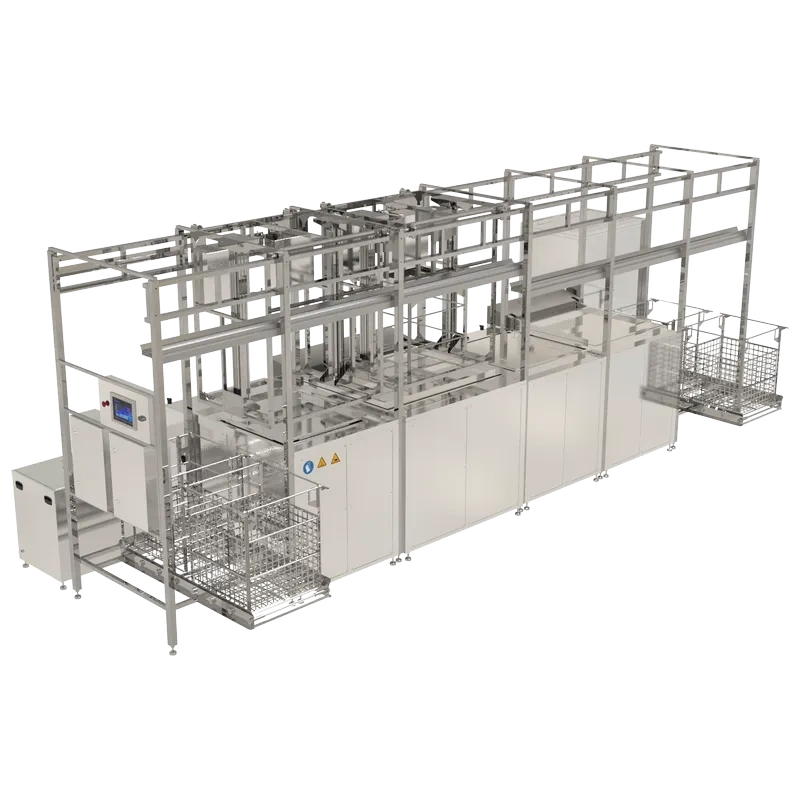

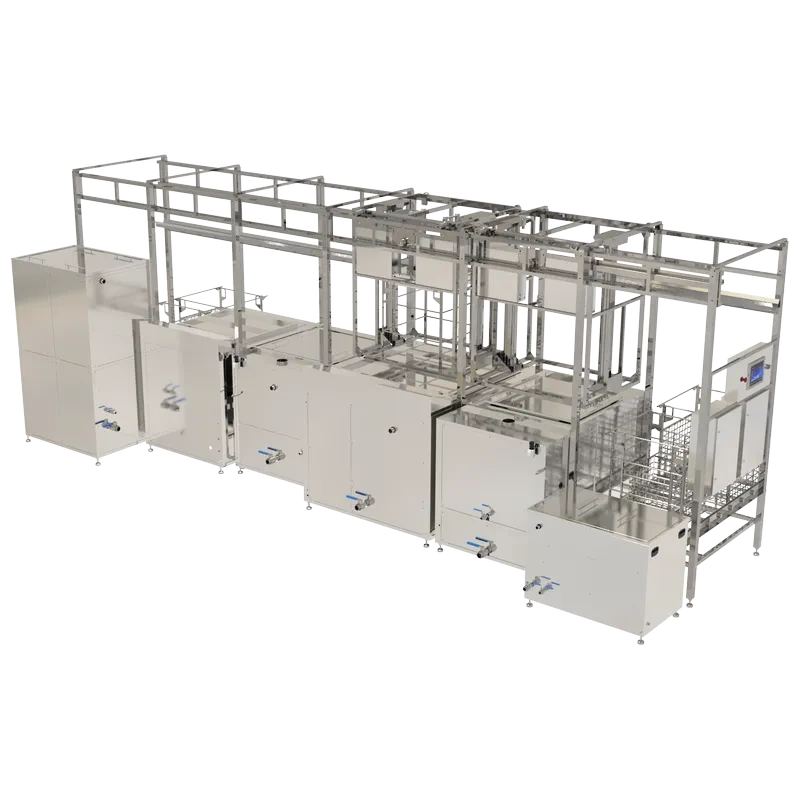

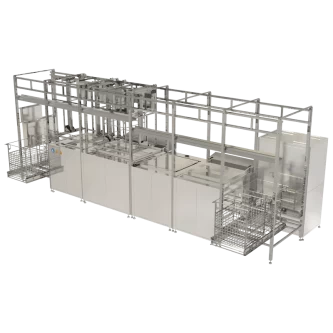

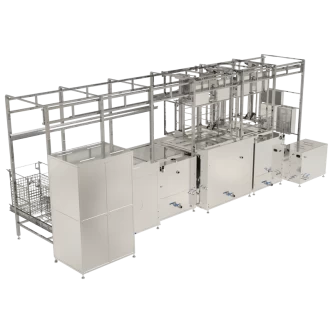

4-х позиционная автоматическая ультразвуковая линия со струйной мойкой

Описание

Ультразвуковые линии очистки незаменимы на производствах, где предъявляются высокие требования к очистке изделий в промышленных масштабах. При этом процесс очистки должен проходить за минуты и с минимальным участием персонала. Конечный результат ультразвуковой линии – идеально чистые и сухие изделия за цикл, обычно, менее 15 минут.

Автоматическая система перемещения корзин

Представляет собой интегрированное устройство линии очистки с системой перемещения загрузочных корзин, столами загрузки и выгрузки. Пошаговое перемещение подразумевает перемещение всех корзин на один шаг за время одного цикла. Система обеспечивает управление процессами линии согласно программным настройкам. Система программирования обеспечивает операторский контроль за технологическим процессом очистки в реальном времени.

Система управления, обеспечивает управление следующими системами линии:

• системой перемещения загрузочных корзин,
• системой контроля и поддержания температуры во всех позициях линии,
• системой контроля минимального уровня жидкости,
• системой контроля и управления временем операций,
• сенсорная панель управления - HMI интерфейс с визуализацией и возможностью программирования режимов очистки.

Ультразвуковая линия очистки – это не только ультразвук

Без ультразвуковых ванн в абсолютном большинстве случаев не возможна качественная очистка изделий. Но в линиях применяются не только ультразвуковые ванны, а и другие необходимые вспомогательные процессы. Например, барботаж, различные виды струйного воздействия. ополаскивания, различные виды сушки.

Конструкция ультразвуковой линии проектируется по техническому заданию и встраивается в технологический процесс заказчика.

Ключевое отличие ультразвуковых ванн «СпецмашСоник» — мощная кавитация во всем объеме жидкости

Задача ультразвуковой ванны – создавать мощную кавитацию, чтобы интенсифицировать процесс очистки и обеспечивать проникновение моющего раствора в самые мелкие полости изделия. Простой и самый объективный способ проверки эффективности кавитации – опустить лист фольги в раствор в ванне и включить ультразвук.

Менее 6 секунд — время, которое требуется нашей ультразвуковой ванне на разрушение фольги толщиной 10 мкм равномерно по всей площади. Производителям даже известных мировых брендов для этого требуется более 10 секунд. Мощная кавитация обеспечивает время отмывки деталей от загрязнений (кроме застарелых нагаров) в наших УЗ ваннах в среднем 2-10 минут, а отмывка головки блока цилиндров от нагара и масла укладывается в 15-20 минут.

Эффективная частота ультразвука для каждого своя

Все ультразвуковые ванны и линии мы изготавливаем на двух основных частотах. Если кратко, то выбор частоты ультразвука определяется характером деталей.

•  25 кГц — практически все детали машиностроения с отверстиями и полостями размером более 500 мкм.
• 40 кГц — изделия с микрорельефом поверхности, например, электронные платы, мелкопористые фильтры, детали с отверстиями и полостями размером менее 500 мкм.
