PTC-2500 Прибор проверки ТНВД Common-Rail BOSCH, Denso, Delphi

Описание

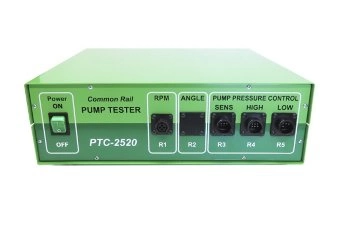

Контроллер «PTC-2520» предназначен для подачи программируемых пользователем сигналов управления регуляторами давления испытательной системы и ТНВД системы Common Rail для проверки их работоспособности.

Контроллер «PTC-2520» позволяет выполнять процедуры, связанные с испытаниями и проверкой топливных насосов высокого давления (ТНВД) системы Common-Rail различных производителей (Bosch, Denso, Delphi,VDO (Siemens)), устанавливаемых на любых дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых автомобилей, автобусов, грузовых автомобилей и сельскохозяйственных тракторов.

Работа с контроллером

В комплект поставки контроллера входит програмное обеспечение «DieselTest», с помощью которого осуществляется управление с ПК.

Для тестирования насосов СР при помощи контроллера «PTC-2520» необходим стенд для проверки ТНВД мощностью 7,5 кВт и выше (например SPF-708), различные приспособления для крепления насосов и накопитель давления (рейл) с регуляторами высокого давления (от 1 до 3 шт.). Для проверки производительности насосов CР измеряется обратный слив после регуляторов давления при помощи измерителя потока (например FMDE-1200, FMDE-1520).

При тестировании производительности насосов СР1 используются выходы прибора HIGH подключенные к регуляторам высокого давления (DRV) и выход SENS разъем которого подключается к датчику давления.

Для проверки насосов СР2 используются выходы прибора HIGH подключенные к регуляторам высокого давления (DRV) , выход SENS разъем которого подключается к датчику давления и выходы LOW подключенные к регуляторам низкого давления (ZME) находящиеся на насосе. Также на насосе СР2 находится датчик оборотов к которому подключается выход RPM.

На насосах СР3 используется один регулятор низкого давления (ZME). При их тестирование надо подключать только канал 1 выхода LOW

Проверка насосов осуществляется как при помощи встроенных в программу тест планов , так и с возможностью создания своих тест планов и управления насосами в ручном режиме.
