Описание

DL-CR 50013

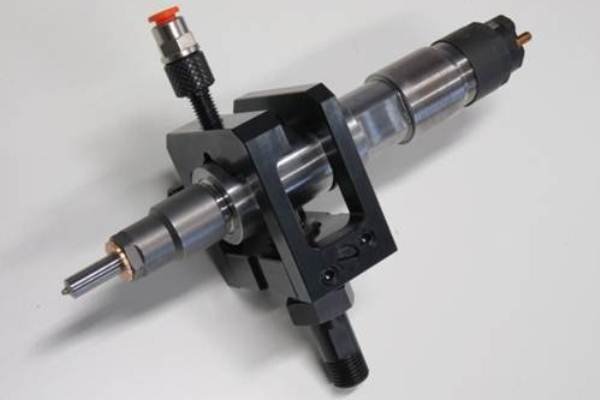

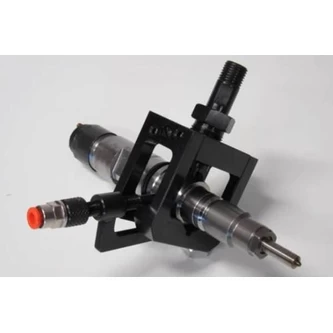

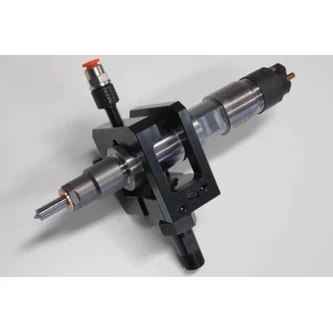

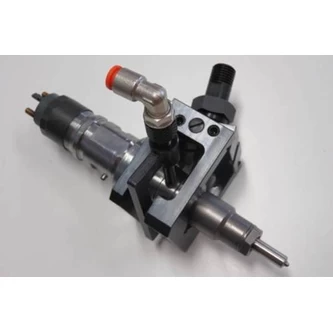

Универсальный адаптер для грузовых форсунок CR (Bosch , Denso, Delphi Smart) для подключения
подачи и обратного слива с углами подвода 0⁰, 4⁰ и 13⁰.
Применяется как для испытаний форсунок на стендах, так и при проверке распылительной части форсунок на ручном прессе.

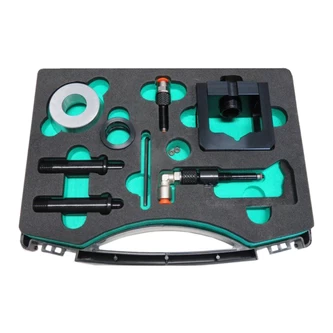

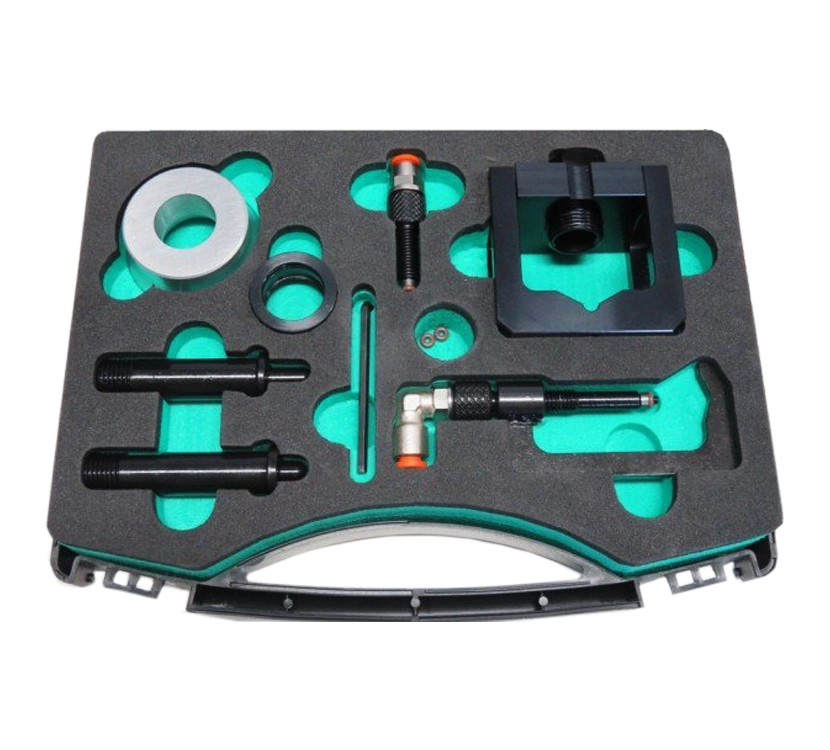

Комплект поставки

1. DL-CR 30219 Корпус адаптера
2. DL-CR 50035 Скоба-держатель со штуцером и фитингом для обратного слива
3. DL-CR 30419 Насадка для обратного слива форсунок CR Delphi Smart
4. DL-CR 30238 Штуцер удлинённый для подключения подачи
5. DL-CR 30225 Штуцер стандартный для подключения подачи
6. DL-CR 30661 Насадка для обратного слива форсунок CR Bosch 0445120147, 0445120098
7. DL-CR 30269 Штуцер с фитингом для обратного слива форсунок Delphi Smart, Denso, Bosch 0445120098.
8. D-27-200078 Уплотнительное кольцо для штуцера обратного слива (2шт).
9. D-3-UN Ключ шестигранный на 3 мм.



Инструкция по эксплуатации

1. Выбрать из комплекта поставки элементы для установки на тот тип форсунки, который собираетесь испытывать.
2. Установить штуцер (DL-CR 30238 или DL-CR 30225 ) для подключения подачи в зажимную втулку корпуса адаптера. Если форсунка имеет угловой подвод 13 градусов необходимо использовать удлиненный штуцер (DL-CR 30238) для подключения подачи.

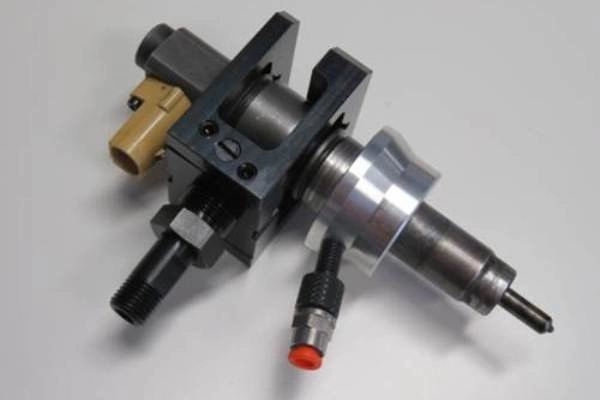

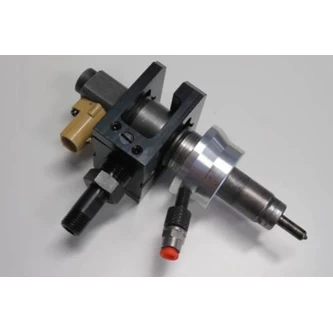

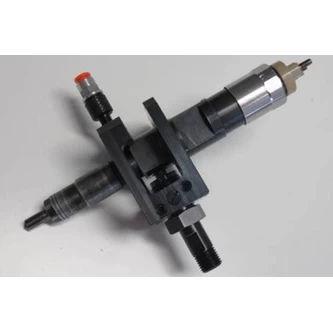

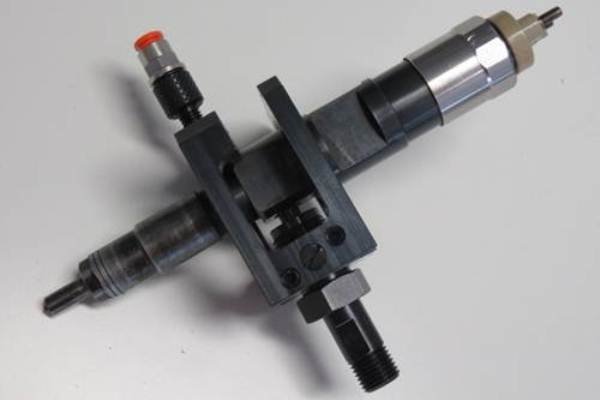

3. Установить на форсунку корпус адаптера (DL-CR 30219). Если форсунка имеет угловой подвод необходимо перед установкой
корпуса адаптера зафиксировать зажимными винтами планку адаптера с нужным углом ("0","4" или "13" градусов)
4. Зафиксировать штуцер подключения подачи. Для этого направить кончик штуцера подключения подачи в посадочное место подачи форсунки и от руки плотно подтянуть зажимную втулку корпуса адаптера. Одним ключом на 12 мм удерживать штуцер подключения подачи от проворачивания и вторым ключом на 22 мм подтянуть зажимную втулку корпуса адаптера.
ВНИМАНИЕ! Усилие применяемое при затяжке зажимной втулки должно быть 36-40 Нм

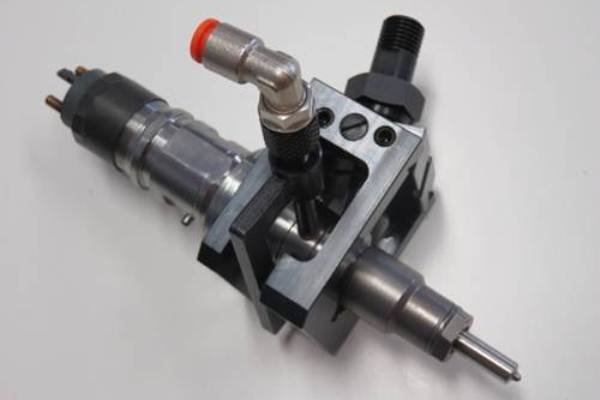

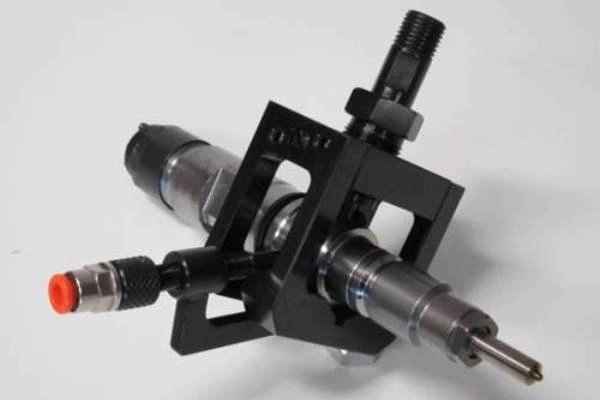

5. Установить скобу держатель с фитингом для обратного слива на форсунку. Штуцер необходимо предварительно открутить, что бы он не мешал установке.
6. Закручивая штуцер совместить его наконечник с отверстием обратного слива форсунки. Фитинг закручивается от руки.
ВНИМАНИЕ! Усилие применяемое при закручивании штуцера для обратного слива должно быть не очень большим. Необходимо следить при затягивании за уплотнением резинового кольца к краям отверстия обратного слива форсунки.
При чрезмерном усилии затяжки резиновое кольцо может скручиваться и терять герметичность.
