Комплект базовой оснастки для проверки форсунок CR
Модель:
-
Производитель: -
Комплект базовой оснастки предназначен для проверки форсунок Common Rail различных производителей (Bosch, Denso, Delphi, VDO (Siemens) Cummins, Caterpillar, AZPI.
Цена: по запросу
Бесплатная доставка по Минску, Жлобину, Мозырю, Бресту, Гродно, Березе, Гомелю или
при
заказе от 10 000 BYN
Перечисление безналичных средств по расчетному счету поставщика
Оплата через ЕРИП, Оплата банковским переводом
Возможно приобретение оборудования с привлечением лизинговых компаний.
Осуществляем монтаж, пусконаладочные работы, поддержание гарантийного и
послегарантийного обслуживания.
Гарантия в соответствии с паспортом изделия.
Описание
Комплекты базовой оснастки для проверки форсунок CR с помощью мензурочного мерного блока
| Комплект базовой оснастки для проверки форсунок CR без контроллера CR-tester | DL-CR10020 |
| Комплект базовой оснастки для проверки форсунок CR без контроллера CR-tester и ТНВД CP3 DL-CR00088 | DL-CR10021 |
| Комплект базовой оснастки для проверки форсунок CR с контроллером FLAGMAN CRT-5000 | DL-CR10030 |
| Комплект базовой оснастки для проверки форсунок CR с контроллером FLAGMAN CRT-5000 без комплекта ТНВД CP3 DL-CR00088 | DL-CR10031 |

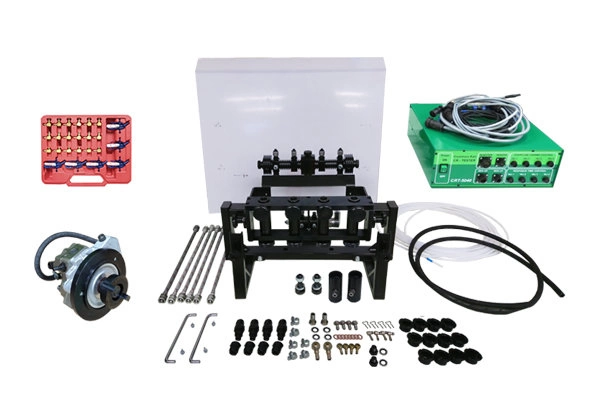

Комплектация
| Наименование | Артикул | Кол-во |
| Электронная часть | ||
| Контроллер проверки форсунок Common Rail | CRT-5000 | 1 шт |
| Удлинитель для кабелей форсунок: гнездо «Injector» — 1.5 м | DL-CR10032 | 1 шт |
| Кабель для подключения регуляторов высокого давления HP1,HP2,HP3: гнездо"REG HP" - 2,0 м. | DL-CR10033 | 1 шт |
| Кабель для подключения регуляторов низкого давления LP1,LP2: гнездо"REG LP" - 2,0 м. | DL-CR10034 | 1 шт |
| Кабель для подключения датчика давления "Bosch" тип 1: гнездо"Sensor" - 2,0 м. | DL-CR10035 | 1 шт |
| Кабель для подключения датчика давления "Bosch" тип 2: гнездо"Sensor" - 2,0 м. | DL-CR10036 | 1 шт |
| Разъёмы для самостоятельного изготовления кабелей в гнёзда: "Protection","Tank t C","Reg t C","Cycle","Pump","Invertor","Rpm" | DL-CR10037 | 7 шт |
| Герконовое реле для подключения защиты: гнездо "Protection" | DL-CR10038 | 1 шт |
| Температурный датчик контроля температуры жидкости в баке: гнездо "Tank t C" | DL-CR10039 | 1 шт |
| *Температурный датчик контроля температуры обратки форсунок t C" | DL-CR10042 | 4 шт |
| Кабель для форсунок BOSCH (универсальный) | DL-CR10043 | 1 шт |
| Кабель для форсунок Delphi (C2i, C3i) | DL-CR10044 | 1 шт |
| Кабель для форсунок Delphi (C3i) | DL-CR10045 | 1 шт |
| Кабель для форсунок BOSCH,SIEMENS | DL-CR10046 | 1 шт |
| Кабель для форсунок BOSCH | DL-CR10047 | 1 шт |
| Кабель для грузовых форсунок типа "колпачок" | DL-CR10048 | 1 шт |
| Кабель для грузовых форсунок универсальный типа "вилка" | DL-CR10049 | 1 шт |
| Кабель питания 220 В | - | 1 шт |
| Кабель USB | - | 1 шт |
| Паспорт/руководство/техническое описание | - | 1 шт |
| По Cascade | - | 1 шт |
Механическая часть
| Датчик давления 1800 бар | DL-CR10050 | 1 шт |
| *Датчик давления 2200 бар | DL-CR10052 | 1 шт |
| *Датчик давления 2400 бар | DL-CR10053 | 1 шт |
| Регулятор давления 1800 бар | DL-CR10051 | 1 шт |
| *Регулятор давления 2200 бар | DL-CR10054 | 1 шт |
| *Регулятор давления 2700 бар | DL-CR10055 | 1 шт |
| Накопитель давления «Rail» маленький | DL-CR30180 | 1 шт |
| Накопитель давления «Rail» на 2 регулятора | DL-CR30181 | 1 шт |
| *Накопитель давления «Rail» на 2 регулятора с охлаждением | DL-CR30188 | 1 шт |
| *Предохранительный клапан для накопителя давления 1800 бар | DL-CR10056 | 1 шт |
| *Предохранительный клапан для накопителя давления 2400 бар | DL-CR10057 | 1 шт |
| Заглушка М14 колпачок | DL-CR50162 | 6 шт |
| Трубки высокого давления M14 X 14 X 400 мм для инжекторов | DL-TVD41414 | 4 шт |
| Трубка высокого давления M14 X 14 X 300 мм для манометра | DL-TVD31414 | 1 шт |
| Трубка высокого давления M14 X 14 X 300 мм для соединения «Rail» | DL-TVD31414 | 1 шт |
| Переходник с М14 на М12 | DL-UNI50083 | 1 шт |
| Рамка-держатель форсунок | DL-CR10015 | 1 шт |
| Комплект втулок для форсунки диам. 17 мм/18,9 мм/19,1 мм/20,9 мм по 4шт | DL-UNI50161 | 1 комп |
| Стакан - зажим для распылителей на 9 мм | UNI30997 | 2 шт |
| Кронштейн – держатель рамки форсунок | DL-CR10025 | 1 шт |
| Трубка ТЕФЛОН для подключения инжекторов диам. 6 мм | P1004 | 16 м |
| Заглушка вместо РД | DL-UNI30497 | 2 шт |
| Заглушка вместо предохранительного клапана | DL-CR30493 | 1 шт |

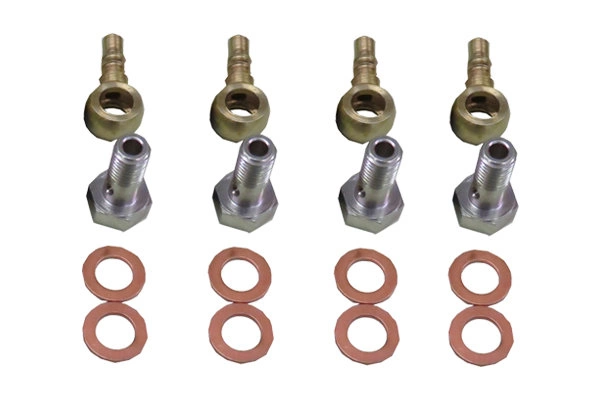

| Комплект подключения обратного слива DENSO штуцер banjo, болт М8 х 1 мм, шайбы медные 2 шт | DL-CR10060 | 4 комп |
| Штуцер обратки для «rail» (banjo 12 мм + болт М12 + резин.-мет.шайбы) | DL-CR10062 | 2 комп |

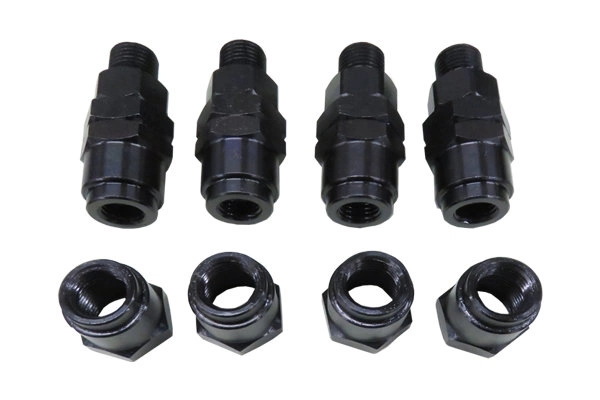

| Комплект штуцеров для замера обратного слива топлива с форсунок | DL-24CRM | 1 комп |
| Кронштейн-держатель «rail» на рамке | DL-CR10028 | 1 шт |
| Комплект крепежа для «rail» и рамки | DL-CR10063 | 1 комп |
| Защитный кожух (орг.стекло) + 2 кронштейна-держателя | DL-CR10006 | 1 шт |
| Пеногасители | DL-UNI30156 | 8 шт |
| Переходники для быстрого подключения для пеногасителей | 34-RL310602 | 8 шт |
| Манометр 0-2000 bar | DL-CR14P2500 | 1 шт |
| Переходник 1/2" X М14 (для манометра) | DL-UNI30287 | 1 шт |
| Кронштейн-держатель манометра | DL-KM2500 | 1 шт |

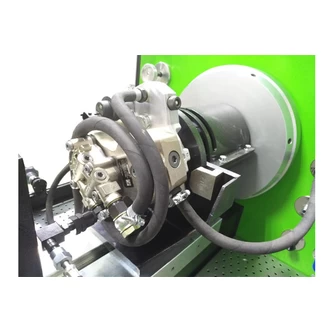

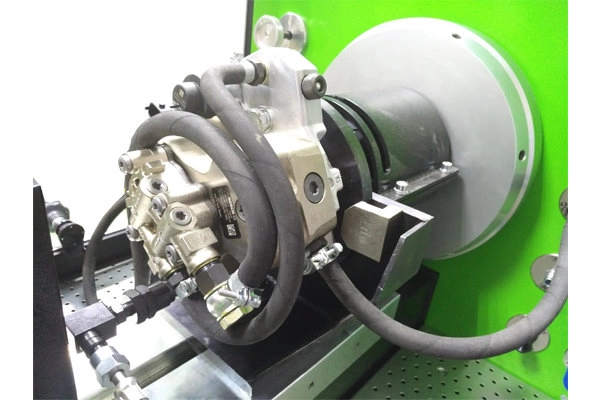

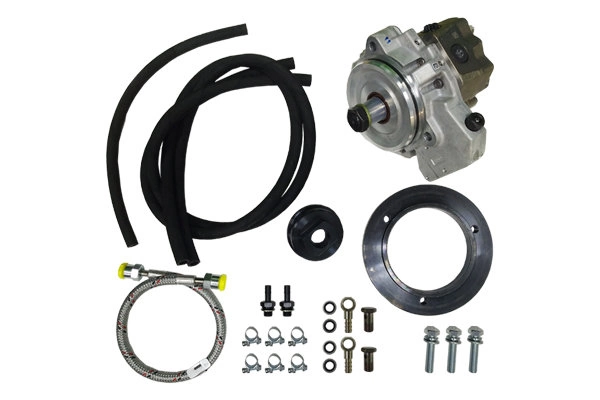

Комплект оснастки ТНВД CP3 DL-CR00088 1800 Бар
| ТНВД СР-3 1800 Бар | DL-CR10088 | 1 шт |
| Трубка высокого давления М14 Х 14 X 400 мм для ТНВД | DL-TVD51414 | 1 шт |
| Адаптер для установки насоса на кронштейн (диаметр 107 мм) | DL-UNI30428 | 1 шт |
| Муфта для подсоединения насоса к приводу | DL-M24 | 1 шт |
| Шланг резиновый диам.8 мм для подачи топлива к насосу | DL-CR10064 | 2 м |
| Штуцер (banjo 12 мм + болт М12 + резин.-мет.шайбы) для ТНВД | DL-CR10062 | 2 комп |
| Хомуты 13 мм для шлангов резиновых Ф8мм | DL-CR10066 | 4 шт |
*Комплект оснастки ТНВД CP3 DL-CR00139 2400 Бар
| ТНВД СР-3 2400 Бар | DL-CR10139 | 1 шт |
| Трубка высокого давления М14 Х 14 X 400 мм для ТНВД | DL-TVD51414 | 1 шт |
| Адаптер для установки насоса на кронштейн (диаметр 107 мм) | DL-UNI30428 | 1 шт |
| Муфта для подсоединения насоса к приводу | DL-M24 | 1 шт |
| Шланг резиновый диам.8 мм для подачи топлива к насосу | DL-CR10064 | 2 м |
| Штуцер (banjo 12 мм + болт М12 + резин.-мет.шайбы) для ТНВД | DL-CR10062 | 2 комп |
| Хомуты 13 мм для шлангов резиновых Ф8мм | DL-CR10066 | 4 шт |
Схема принципиальная
Комплектующие базовой оснастки
| CR1 | Контроллер проверки форсунок Common Rail Flagman | CRT-5040 | 1 шт |
| CR7 | Датчик давления 1800 бар | DL-CR10050 | 1 шт |
| *Датчик давления 2200 бар | DL-CR10052 | 1 шт | |
| *Датчик давления 2400 бар | DL-CR10053 | 1 шт | |
| CR8 | Регулятор давления 1800 бар | DL-CR10051 | 1 шт |
| *Регулятор давления 2200 бар | DL-CR10054 | 1 шт | |
| *Регулятор давления 2700 бар | DL-CR10055 | 1 шт | |
| CR43 | Накопитель давления «Rail» маленький | DL-CR30180 | 1 шт |
| CR10 | Накопитель давления «Rail» на 2 регулятора | DL-CR30181 | 1 шт |
| CR43 | *Накопитель давления «Rail» на 2 регулятора с охлаждением | DL-CR30188 | 1 шт |
| CR32 | *Предохранительный клапан для накопителя давления 1800 бар | DL-CR1056 | 1 шт |
| CR32 | *Предохранительный клапан для накопителя давления 2400 бар | DL-CR1057 | 1 шт |
| CR30 | Заглушка М14 колпачок | DL-CR30 | 6 шт |
| CR19 | Трубки высокого давления M14 X 14 X 400 мм для инжекторов | DL-TVD41414 | 4 шт |
| CR17 | Трубка высокого давления M14 X 14 X 300 мм для манометра | DL-TVD31414 | 1 шт |
| CR44 | Трубка высокого давления M14 X 14 X 300 мм для соединения «Rail» | DL-TVD31414 | 1 шт |
| CR45 | Переходник с М14 на М12 | DL-UNI50083 | 1 шт |
| CR39 | Рамка-держатель форсунок | DL-CR10015 | 1 шт |
| CR46 | Комплект втулок для форсунки диам. 17 мм/18,9 мм/19,1 мм/20,9 мм по 4шт | DL-UNI50161 | 1 комп |
| CR24 | Стакан - зажим для распылителей на 9 мм | UNI30997 | 2 шт |
| CR47 | Кронштейн – держатель рамки форсунок | DL-CR10025 | 1 шт |
| CR29 | Трубка ТЕФЛОН для подключения инжекторов диам. 6 мм | P1004 | 16 м |
| CR31 | Заглушка вместо РД | DL-UNI30497 | 2 шт |
| CR32 | Заглушка вместо предохранительного клапана | DL-CR30493 | 1 шт |
| CR36 | Комплект подключения обратного слива DENSO штуцер banjo, болт М8 х 1 мм, шайбы медные 2 шт | DL-CR10060 | 4 комп |
| CR38 | Штуцер обратки для «rail» (banjo 12 мм + болт М12 + резин.-мет.шайбы) | DL-CR10062 | 2 комп |
| CR35 | Комплект штуцеров для замера обратного слива топлива с форсунок | DL-24CRM | 1 комп |
| CR40 | Кронштейн-держатель «rail» на рамке | DL-CR10028 | 1 шт |
| CR41 | Комплект крепежа для «rail» и рамки | DL-CR10063 | 1 комп |
| CR42 | Защитный кожух (орг.стекло) + 2 кронштейна-держателя | DL-CR10006 | 1 шт |
| CR26 | Пеногасители | DL-UNI30156 | 8 шт |
| CR28 | Переходники для быстрого подключения для пеногасителей | 34-RL310602 | 8 шт |
| CR14 | Манометр 0-2000 bar | DL-CR14P2500 | 1 шт |
| CR15 | Переходник 1/2" X М14 (для манометра) | DL-UNI30287 | 1 шт |
| CR16 | Кронштейн-держатель манометра | DL-KM2500 | 1 шт |
| CR9 | ТНВД СР-3 1800 Бар | DL-CR10088 | 1 шт |
| CR18 | Трубка высокого давления М14 Х 14 X 400 мм для ТНВД | DL-TVD51414 | 1 шт |
| CR21 | Адаптер для установки насоса на кронштейн (диаметр 107 мм) | DL-UNI30428 | 1 шт |
| CR22 | Муфта для подсоединения насоса к приводу | DL-M24 | 1 шт |
| CR34 | Шланг резиновый диам.8 мм для подачи топлива к насосу | DL-CR10064 | 2 м |
| CR38 | Штуцер (banjo 12 мм + болт М12 + резин.-мет.шайбы) для ТНВД | DL-CR10062 | 2 комп |
| - | Хомуты 13 мм для шлангов резиновых Ф8мм | DL-CR10066 | 4 шт |
*Комплект оснастки ТНВД DL- CR00139 2400Бар
| CR9 | ТНВД СР-3 2400 Бар | DL-CR10139 | 1 шт |
| CR18 | Трубка высокого давления М14 Х 14 X 400 мм для ТНВД | DL-TVD51414 | 1 шт |
| CR21 | Адаптер для установки насоса на кронштейн (диаметр 107 мм) | DL-UNI30428 | 1 шт |
| CR22 | Муфта для подсоединения насоса к приводу | DL-M24 | 1 шт |
| CR34 | Шланг резиновый диам.8 мм для подачи топлива к насосу | DL-CR10064 | 2 м |
| CR38 | Штуцер (banjo 12 мм + болт М12 + резин.-мет.шайбы) для ТНВД | DL-CR10062 | 2 комп |
| Хомуты 13 мм для шлангов резиновых Ф8мм | DL-CR10066 | 4 шт |
