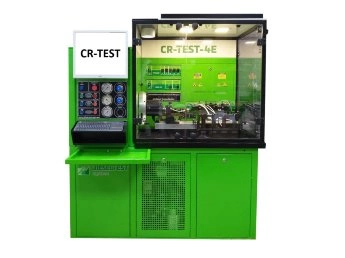

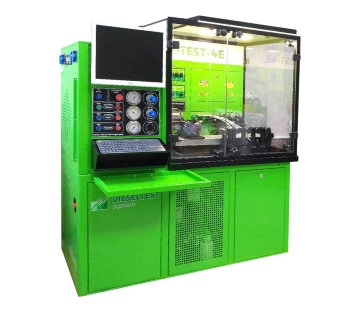

CR-TesT-4E Стенд для проверки и испытания форсунок и насосов системы Common-Rail
Описание
CR-TesT-4E Стенд для проверки и испытания форсунок и насосов системы Common-Rail
Стенды производятся мощностью 11кВт
Стенд проверяет: форсунки BOSCH, DENSO, DELPHI, (SIEMENS по желанию), насосы BOSCH, DENSO, DELPHI, SIEMENS ( CP1, CP2, CP3, HP2, HP3), регуляторы и датчики давления
Диагностический стенд CR-Сlassic-E предназначен для проверки форсунок и насосов Common Rail.
Стенд проверяет: форсунки BOSCH, DENSO, DELPHI, SIEMENS , насосы BOSCH, DENSO, DELPHI, SIEMENS ( CP1, CP2, CP3, HP2, HP3), регуляторы и датчики давления. Cистемное давление до 1800 бар. Возможность опционно увеличить давление до 2200 бар. Измерение происходит в электронную систему измерения. Программа с тест-планами входит в комплект.
Особенности и характеристика стенда :
- одновременная проверка 4х форсунок
- электронная система измерения
- частота подачи импульсов открытия форсунки (60 – 1500 мин-1);
- длительность импульса открытия форсунки (100 – 3000мкс);
- температурный контроль тестовой жидкости в диапазоне 0-100±1 град.С
- регулирование давления тестовой жидкости в диапазоне:0 – 1800 bar
- электронное измерение давления в аккумуляторе давления топлива в диапазоне: 0 – 1800 bar
- контроль температуры тестовой жидкости на каждой форсунке
- защитное стекло из поликарбоната (h=8мм)
- габариты: ширина 1500,высота 1900,глубина ~1000 мм

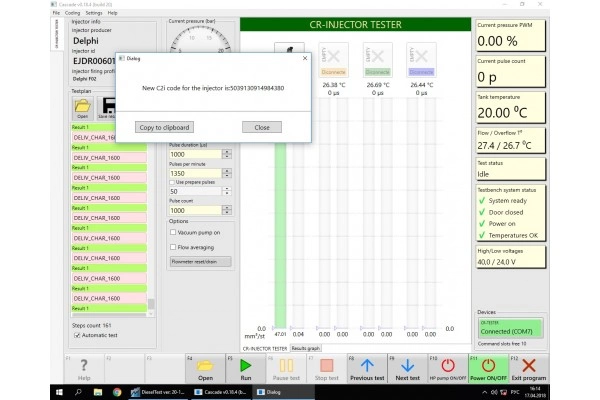

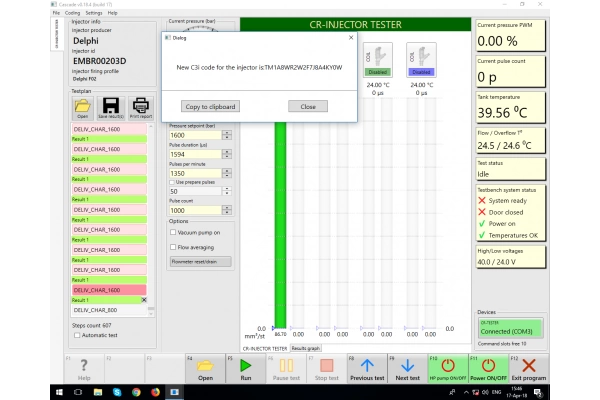

Стенд CR-Test-4E может оснащаться програмно-аппаратным комплектом позволяющим производить присвоение кодов коррекции форсункам таких производителей как BOSCH, Delphi (C2I,C3I), DENSO

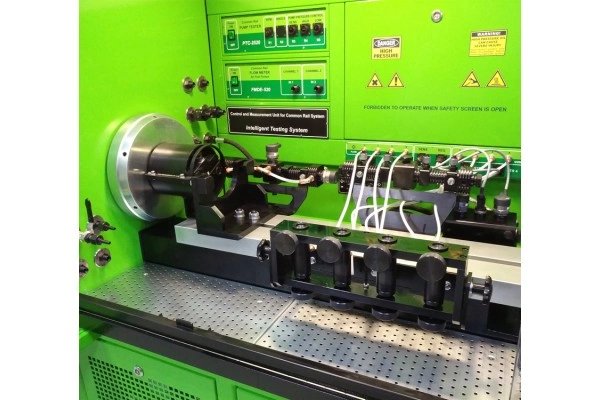

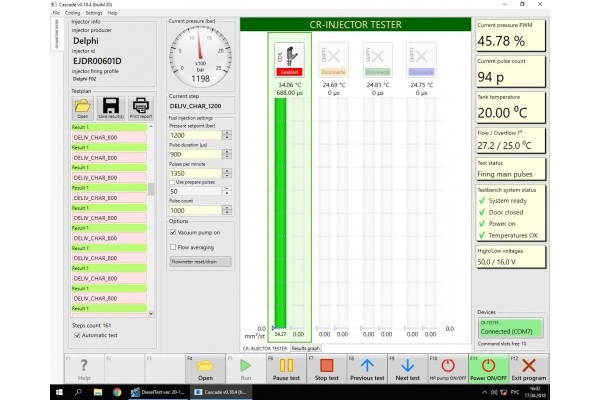

Стенд CR-Test-4E позволяет одновременно проверять 4 форсунки, а также контролировать температуру тестовой жидкости на каждой форсунке.

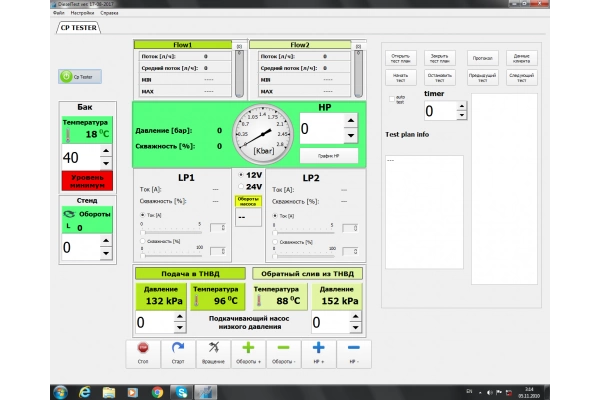

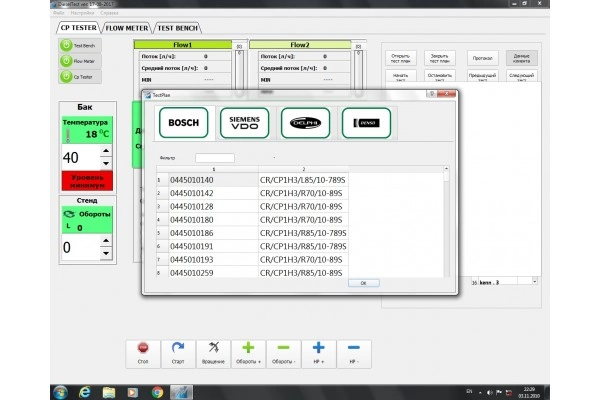

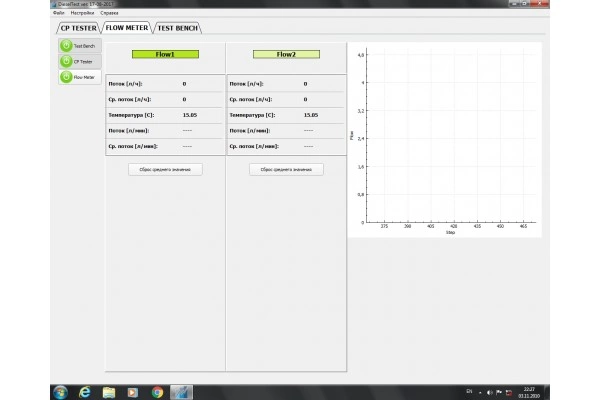

Диагностический стенд CR-Test-4E для управления, регистрации технологических параметров стенда проверки ТНВД использует программный комплекс
Программно аппаратный комплекс позволяет:
- сформировать конфигурацию (датчиков, исполнительных элементов) стенда проверки ТНВД;
- установить количество циклов;
- установить скорость вращения электродвигателя;
- контролировать значение датчиков температуры, давления, дискретных (контактных) датчиков;
- oсуществлять функцию электронного лимба;
- контролировать значение углов впрыска ТНВД; (опционная услуга)
- производить регулировку температуры тестовой жидкости.
- Стенд CR-Test-4E производится в базовом варианте для проверки форсунок и насосов Common-Rail c безмензурочным электронным блоком измерения.
Характеристики
| Скорость вращения | 50-3500 min-1 |
| Мощность главного двигателя | 11 kW |
| Кол-во одновременно проверяемых форсунок | 4 |
| Емкость бака | 30 dm3 |
| Напряжение питания | 3x400V/230V~50Hz |
| Питание клапанов в измерительном блоке форсунок | 24 В |
| Частота подачи импульсов открытия форсунки | 60-1500 мин-1 |
| Длительность импульса открытия форсунки | 100-3000 мкс |
| Контроль темпер. ТЖ в баке в диапазоне | 0-100±1 град.С |
| Контроль темпер. ТЖ для проверки форсунки | + |
| Электронное измерение давления ТЖ в Rail в диапазоне | 0-1800±5 bar |
| Регулироание давления ТЖ в диапазоне | 0-1800±5 bar |
| ** Изменение системного давления в диапазоне | 0-2400±5 bar |
| Количество измер. датчиков в МБ форсунок | 2 |
| Скорость измерения мерного блока форсунок | 0.01 л/мин - 0.5 л/мин |
| Погрешность измерения (легковые авто) 0.15 мм3 - 85 мм3 | не более 1% |
| Погрешность измерения (грузовые авто) 0.15 мм3 - 400 мм3 | не более 1.5% |
| Мощность компрессора охладителя | 800 Вт |
| Максимальная сила тока | 30 А |
| Мощность нагревателя калибровочного масла | 1000 W |
| Защитное стекло | поликарбонат 10 мм |
| Габариты |
|
| Общая масса | нетто 870 кг брутто 915 кг |
*установлено на стенде
**по дополнительному заказу
