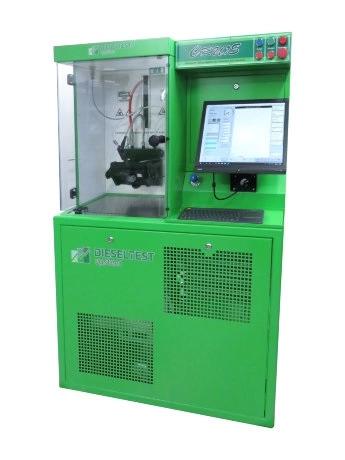

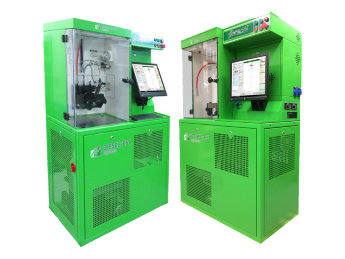

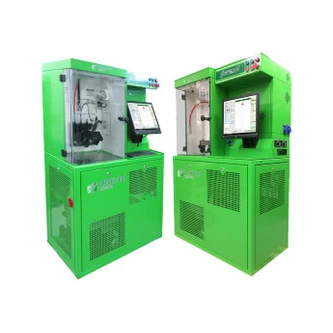

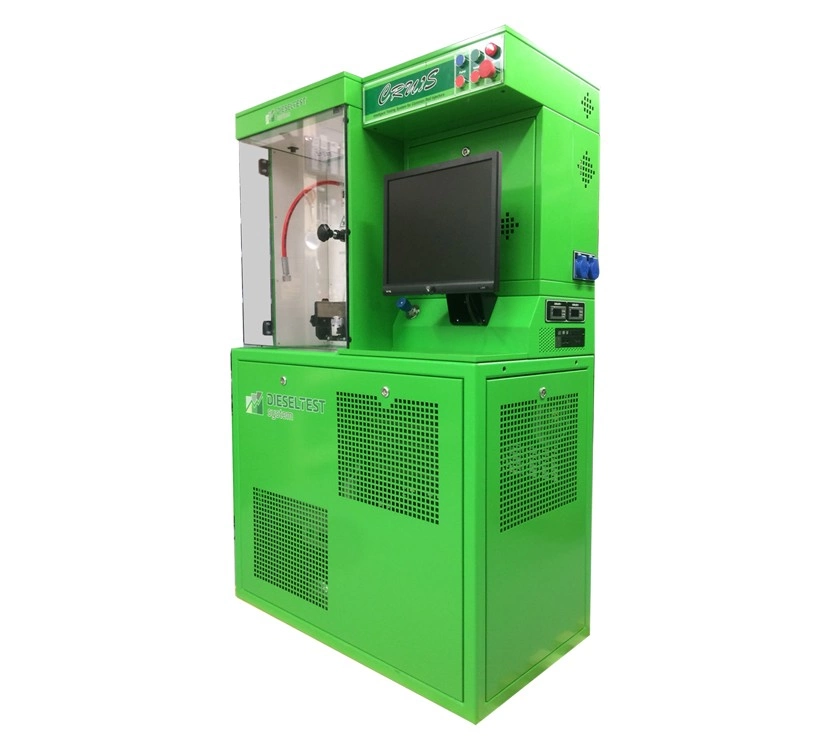

CRUIS Стенд для проверки форсунок Common-Rail (безмензурочное измерение)

Описание

Стенд CRUIS позволяет выполнять процедуры, связанные с испытаниями и проверкой форсунок системы Common-Rail различных производителей (Bosch, Denso, Delphi, VDO (Siemens) Cummins, Caterpillar, AZPI), устанавливаемых на дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых и грузовых автомобилей, автобусов, сельскохозяйственных механизмов и тракторов, а также на спец. технике.

Конструкция стенда проверки CR и элементы его оборудования удовлетворяют требованиям международных норм с точки зрения статических и динамических параметров стандартов ISO 4008/1 и ISO 4008/2.

В качестве рабочей жидкости в стенде используется тестовая жидкость стандарта ISO 4113. Источником высокого давления является топливный насос высокого давления (ТНВД), который имеет привод от асинхронного двигателя 4 кВт, 1500 об/мин. В качестве подкачивающего насоса используется шестеренчатый насос, интегрированный в корпус ТНВД и имеющий тот же привод.

Стенды CRUIS производятся с возможностью дооснащения программно- аппаратным комплексом для кодирования форсунок Bosch, Delphi, Denso.

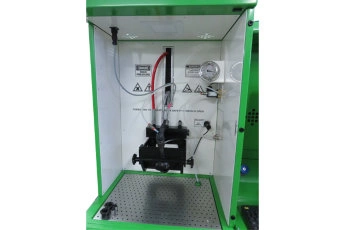

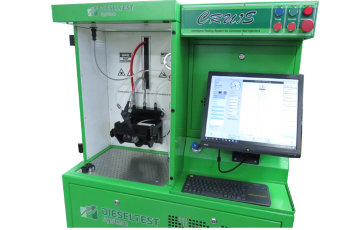

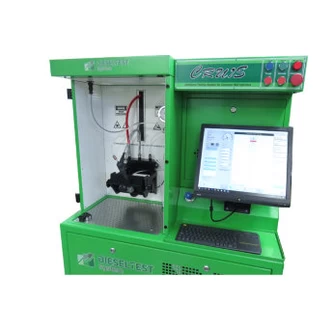

Для кодирования форсунок Delphi дополнительно устанавливается устройство, позволяющее создавать разрежение в магистрали обратного слива форсунки. В комплект устройства создающего разрежение входит шестеренчатый насос, трубка вентури и электродвигатель. Устройство устанавливается в нижней части стенда рядом с холодильным агрегатом. Также в рабочей (испытательной) зоне справа вверху устанавливается манометр измеряющий разрежение с электроклапаном обеспечивающим доступ разрежения к форсунке. При этом разрежение регулируется краном-дросселем установленным под монитором слева. При кодировании форсунок Delphi в стенде CRUIS применяется датчик определяющий время начала впрыска.

Для термостабилизации тестовой жидкости в баке применяются:

• два радиатора с принудительным воздушным охлаждением для линии обратного слива из ТНВД и линии обратного слива из накопителя давления (рейла).
• независимый холодильный агрегат с воздушным теплообменником.
• трубчатый электронагреватель мощностью 1000 Вт

Рабочее давление до 1800 бар. Есть возможность увеличения рабочего давления до 2400 бар.

Стенд имеет электронную систему измерения с возможностью проверки одной форсунки.

Программа с тест-планами входит в комплект поставки. Обновления ПО , включающие новые тест-планы выходят два раза в год и предоставляются бесплатно.

Особенности и характеристика стенда :

• проверка 1й форсунки с одновременным измерением "подачи" и "обратки" в двух независимых измерительных модулях
• электронная система измерения
• частота подачи импульсов открытия форсунки (60 – 1500 мин-1);
• длительность импульса открытия форсунки (100 – 3000мкс);
• температурный контроль тестовой жидкости в диапазоне 0-100±1 град.С
• регулирование давления тестовой жидкости в диапазоне:0 – 1800 bar с возможностью увеличения давления до 2400 bar
• электронное измерение давления в аккумуляторе давления топлива в диапазоне: 0 – 1800 bar с возможностью увеличения давления до 2400 bar
• контроль температуры тестовой жидкости на форсунке
• защитное стекло из поликарбоната (h=10мм)
• габариты: ширина 1040,высота 1700,глубина 560 мм
