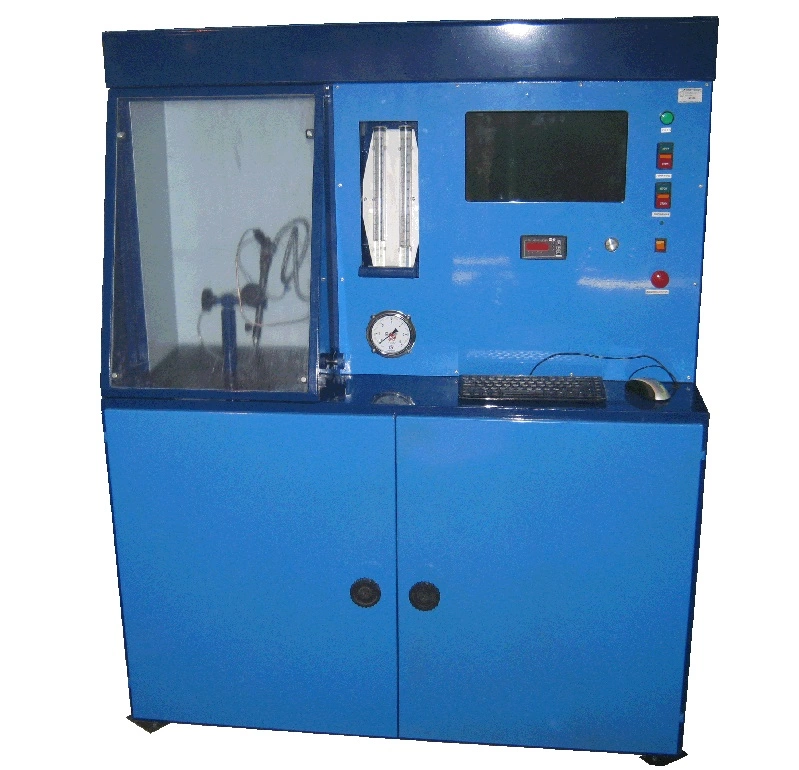

Диагностический стенд для проверки форсунок Common Rail и А-04 М-108

Модель: М-108
Производитель: -
Диагностический стенд М-108 для форсунок Common Rail и А-04
Цена: по запросу

Описание

Стенд М-108 предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch. Стенд оснащен двумя типами измерительных систем - мензурочной и безмензурочной, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.

Стенд предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.

На стенде можно проверить следующие параметры:

  • минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
  • минимальное давление срабатывания форсунки;
  • производительность форсунки в различных режимах.

Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.

Стенд М-108 состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.

В комплект поставки стенда входят:

  • комплект кабелей для форсунок Bosch, Delphi, Denso;
  • дополнительные принадлежности для тестирования форсунок.

Характеристики

проверка 1-ой форсунки
ж/к дисплей
дистанционное управление модулятором сигналов
регулирование давления в аккумулятореот 100 до 1800 бар
мензурочная система измерения:40 мл/ 135 мл
частота включения форсунки16 Гц
длительность импульса открытия форсунки160 – 5000мкс
наличие насоса подкачки
наличие манометра контроля давления в линии подкачки топлива
тонкость фильтрации топлива2 мкм
объем топливного бака20 л
температурный контроль тестовой жидкости в диапазоне0-100±3 град.С
защитный экраноргстекло (h=6мм)
питание380В, 50 Гц
максимально потребляемая мощность5,5 кВт
масса250 кг
габариты1050x1690x665 мм

Комплектация

  • Стенд для диагностики форсунок Common Rail
  • Трубопровод высокого давления в защитной оплетке М12хМ14 (600 мм)
  • Трубопровод высокого давления в защитной оплетке М14хМ14 (600 мм)
  • CR-024 Адаптер для форсунок Renault Premium 0 445 120 003, 004, 009, 010, 014, 015, 019, 020
  • CR-027 Адаптер для форсунок MAN 0 445 120 044, 024, 053, 055, 056, 068, 154
  • CR-028 Адаптер для форсунок MAN 0 445 120 030, 061, 040, 041, 083, 100, 110, 111, 164, 165, 217, 218, 219
  • CR-029 Адаптер для форсунок IVECO 0 445 120 007, 018, 028, 032, 046, 054, 057, 069, 075, 079, 103, 113, 114, 182, 183, 208, 209, 210, 211, 212
  • Штуцер подачи D=6 мм
  • Штуцер подачи D=6 мм
  • Фитинг прямой 6512 6-1/8
  • Кабель для форсунок BOSCH
  • Кабель для форсунок с винтовым зажимом
  • Кабель для форсунок пьезо BOSCH, SIEMENS (красная изоляция)
  • Адаптер отвода топлива форсунки BOSCH
  • Наконечник распылителя D 7 мм
  • Наконечник распылителя D 9 мм
  • Виброопора
