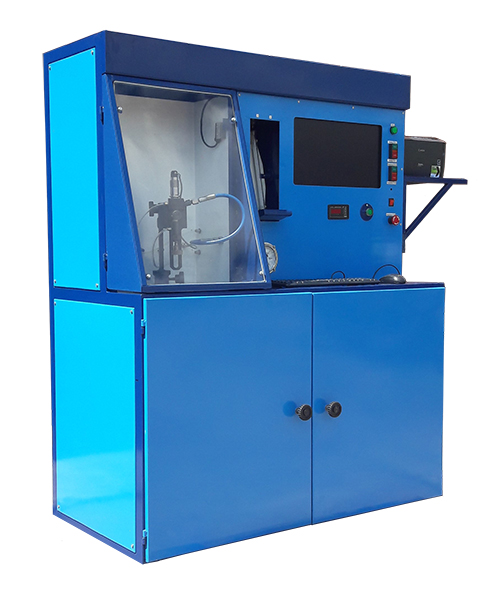

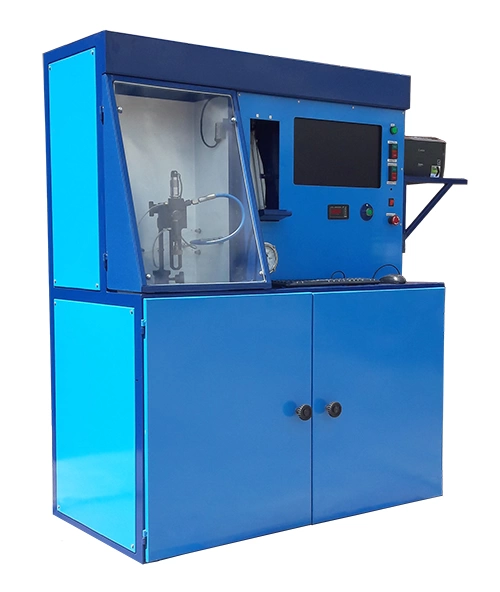

Диагностический стенд М-108 для форсунок Common Rail и А-04

Категории

Модель:
М-108Э
Производитель:
-
Стенд предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch.
Цену уточняйте.
Доставка
Доставка

Мы рады Вам сообщить, что ООО «Автобис» осуществляет бесплатную доставку товара в города, где у нас расположены представительства: Минск, Жлобин, Мозырь, Брест, Гродно, Береза, Гомель и по пути к ним от Минска. Так же бесплатная доставка по Республике Беларусь предлагается при заказе товара от 5 000 рублей BYN.

Монтаж
Монтаж

Сервисная служба ООО «Автобис» качественно и в кратчайшие сроки выполнит монтажные, пусконаладочные и ремонтные работы любой сложности на всей территории РБ. Телефоны сервисной службы: 8-044-788-25-99 8-029-102-84-06.

Гарантия
Гарантия

Срок гарантии 12 месяцев и более (определяется технической документацией завода-изготовителя). Предприятие ООО «Автобис» обладает правом и всеми ресурсами для поддержания гарантийного и послегарантийного обслуживания, персоналом, прошедшим обучение на заводах-изготовителях.

Описание

Стенд М-108 предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch. Стенд оснащен двумя типами измерительных систем - мензурочной и безмензурочной, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.

На стенде можно проверить следующие параметры:

  • минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
  • минимальное давление срабатывания форсунки;
  • производительность форсунки в различных режимах.

Технические характеристики

 Число одновременно испытываемых форсунок, шт  1
 Диапазон воспроизведения:
давление, МПа (кгс/см2)
длительность импульса открытия форсунки, мкс
температура топлива, °C
частота включения форсунки, Гц
отсчет числа циклов
частота вращения стендового насоса, об/мин





0...160 (0...1600
160-5000
10-80
16
1...9999
50-1000

 Диапазон воспроизведения отсчета числа оборотов, об  1...9999 оборотов
Предел допускаемого отклонения:
температура топлива, °C
отсчета числа циклов



±3
±1

 Диапазон измерения потока жидкости по каждому каналу, cv3/мин (безмензурочный блок)  0,5-400,0
 Объем топлива мерных емкостей:
первого ряда, мл
второго ряда

 6...135

2...40

 Емкость для топлива, л, не менее  20
 Тонкость фильтрации топлива, мкм  2
 Питание от сети переменного тока
напряжение, В
частота, Гц



380
50

 Питание системы стабилизации топлива  магистраль холодной воды с давлением 2-6 кгс/см2
 Установленная мощность, кВт
в том числе:
электродвигателя насоса высокого давления
электродвигателя подкачки
ТЭН
 5, 5

4,0
0,25
1,2
 Габаритные размеры, мм  1050x1690x665
 Масса не более, кг  250
 Срок службы, лет  7
 Количество обслуживающего персонала  1

Комплект поставки

Наименование Обозначение Кол-во
Стенд для диагностики форсунок Common Rail М-108 1
Трубопровод высокого давления в защитной оплетке М12х1,5хМ14х1,5 (L = 600 мм
установлен)
  1
Трубопровод высокого давления гибкий М14х1,5 (Ду Ø4 мм) (L = 600 мм) СДМ-8.К400М 1
Адаптер для форсунки IVECO 0445120007 CR-029 1
Кольцо резиновое (МБС) 021-025-25 ГОСТ 9833-73   1
Штуцер подачи D=6 мм СДМ-12-03.900.026 1
Фитинг прямой 6512 6-1/8   1
Кабель-переходник для форсунок BOSCH   1
Кабель-переходник для грузовых форсунок   1
Кабель-переходник для форсунок Delphi   1
Кабель-переходник для форсунок Denso   1
Адаптер отвода топлива форсунки BOSCH   1
Виброопора LMA-120 или аналог 4
Вставка CR-14.00.10 1
Вставка CR-14.00.10-01 1
Документация
Паспорт М-108Э ПС 1
Техническое описание и инструкция по эксплуатации М-108Э ПС 1
Безмензурочный блок Поток FM. Руководство по эксплуатации   1
Безмензурочный блок Поток FM. Руководство по эксплуатации   1
Поставляются по отдельному заказу:
Адаптер для форсунки Renault Premium 0445120004 CR-024 1
Адаптер для форсунки MAN 0445120044 CR-027 1
Адаптер для форсунки MAN 0445120030

CR-028

1
Штуцер подачи D=6 мм CR-029 1
Клапан подбора обратки пьезофорсунки BOSCH   1
