Стенд для испытания и регулировки форсунок PQ 400
Категории
Описание
Прибор предназначен для испытания и регулировки форсунок автотракторных дизельных двигателей отечественного и импортного производства на стационарных и передвижных диагностических и ремонтных предприятиях. В качестве технологической жидкости используется дизельное топливо 12кл. чистоты с температурой вспышки паров свыше 45°С. Привод насоса производится от пневматической магистрали с давлением воздуха до 10 кгс/см2.

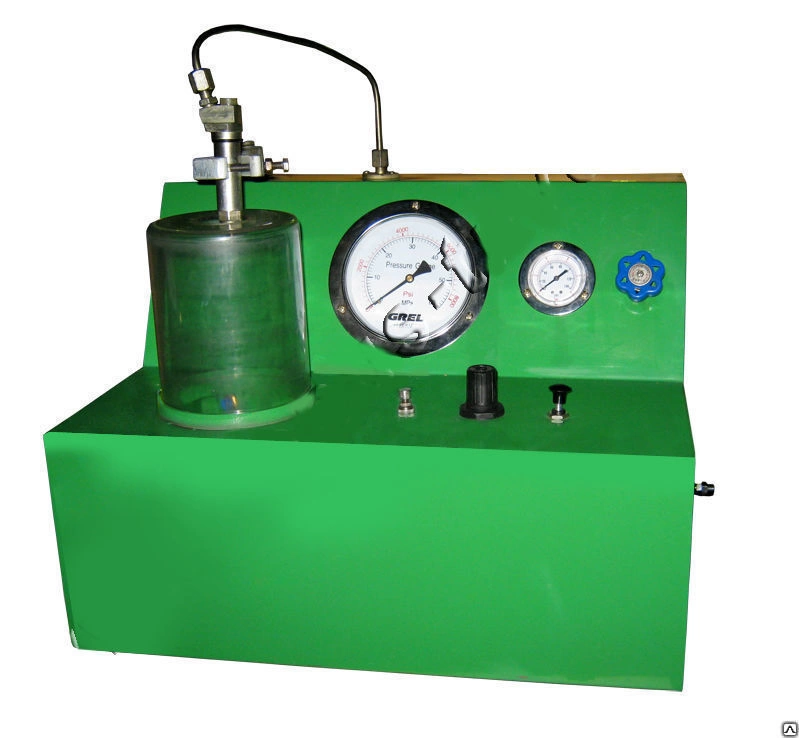

Прибор для испытания и регулировки форсунок состоит из основания, на котором смонтирована пневмогидравлическая система подачи топлива, и корпуса, на котором установлены: бак с камерой впрыска, держатель форсунок, манометр давления воздуха, манометр давления топлива, подаваемого на форсунку, клапан включения-выключения подачи давления, регулятор давления воздуха, регулятор частоты срабатывания форсунки. Бак, насос, фильтр, клапан включения, и регуляторы давления соединены трубопроводами.
Привод насоса производится от пневматической магистрали с давлением воздуха до 10 кгс/см2 . Технологическая жидкость из бака поступает через фильтр в насос, далее поступает в форсунку и к манометру.
Технические характеристики
| Тип | настольный с пневматическим приводом |
| Диапазон измерения давления, МПа (кгс/см2) | 0 … 60 (0 … 600) |
| Диапазон воспроизведения давления, МПа (кгс/см2) | 27 (270) |
| Предел допустимого падения давления, МПа (кгс/см2) | 1,0 (10) |
| Предел допускаемой основной приведённой погрешности измерения давления, % | ± 1,5 |
| Номинальная подача топлива, мм3/цикл | 1800 |
| Время падения давления после достижения 27 МПа (270 кгс/см2), мин. | 3 |
| Ёмкость для технологической жидкости, л, не менее | 1,0 |
| Габаритные размеры, мм, не более | 420х400х600 |
| Масса (без топлива), кг, не более | 30 |
| Количество обслуживающего персонала, чел. | 1 |
