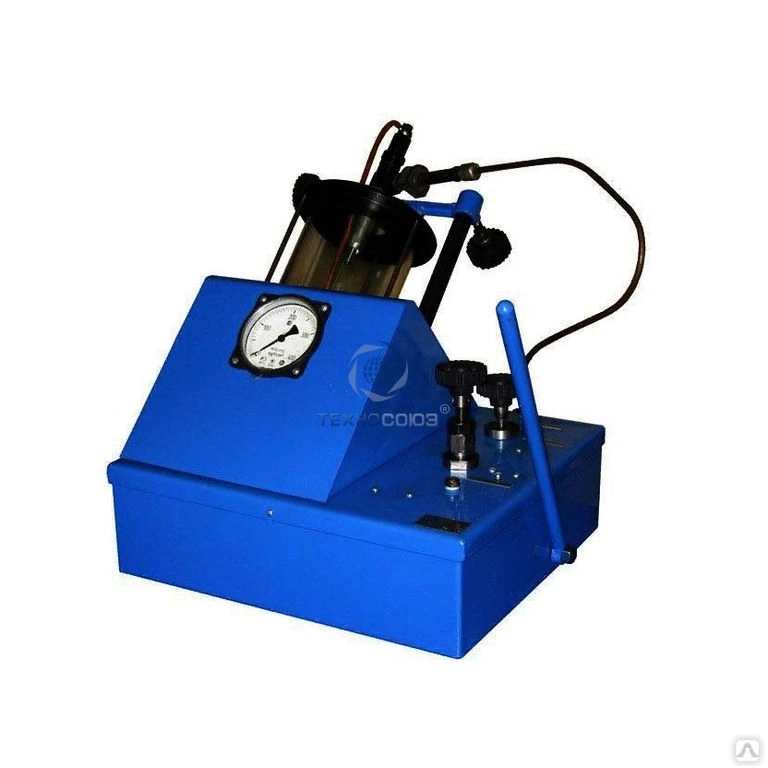

Стенды для испытания и регулировки форсунок дизельных двигателей М-107, М-107Э
Описание
Стенды М-107, М-107Э предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей на передвижных диагностических установках, и позволяют проверить следующие параметры:
Измерения стендом М-107 производятся по стрелочному манометру, стендом М-107Э - высокоточным датчиком давления и отображаются на индикаторе электронного блока. Подобное происходит и на cтенде для ремонта ТНВД.
Стенд состоит из корпуса и крышки. На крышке сверху расположены: кожух; рукоятка крана сброса давления из системы ; рукоятка отключения магистрали манометра и накопителя; штуцер выходного давления; щуп уровня топлива; винт стравливания воздуха. На крышке снизу расположены: топливный бак; плунжерный насос; накопитель. Топливный бак имеет в днище сливную пробку. Смотрите также различное оборудование для шиномонтажа представленное нашим производственным предприятием "Бонус".
- М-107 проверяет давление начала впрыска;
- Качество распыления топлива;
- Герметичность запорного конуса;
- Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
Характеристики
| Диапазон воспроизводимого давления, МПа (кгс/см2) | 0...40 (0...400) |
| Емкость для топлива, л не менее | 2 |
| Подача топлива, мм3/цикл, не менее | 1200 |
| Габаритные размеры, мм, не более | 480х456х716 |
| Масса (без топлива), кг, не более | 25 |
| Количество обслуживающего персонала, чел. | 1 |
