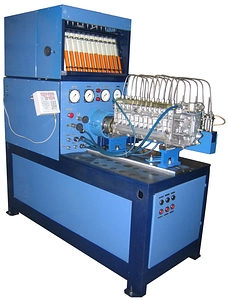

Стенд диагностики ТНВД СДМ-12-02-15
Описание
СДМ-12-02-15 - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Характеристики
| Число одновременно испытываемых насосных секций ТНВД | 12 |
| Диапазон воспроизведения частоты вращения приводного вала | 70...3000 оборотов/мин |
| Диапазон воспроизведения отсчета числа оборотов, об | 1...9999 оборотов |
| Предел допускаемого отклонения: Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 свыше 800 мин-1, Отсчета числа циклов |
±2 ±0,25 ±1 |
| Диапазон измерения частоты вращения приводного вала | 0...9999 оборотов/мин |
| Диапазон измерения объема топлива мерными емкостями: первого ряда / второго ряда | 6...135 / 2...40 |
| Диапазон измерения давления топлива насоса стенда, МПа (кгс/см2) | 0...0,3 (0...30) |
| Диапазон измерения давления топлива насоса ТНВД, МПа | 0...0,6 (0...6) |
| Диапазон измерения давление масла, МПа (кгс/см2) | 0...0,6 (0...6) |
| Диапазон измерения давление воздуха, МПа (кгс/см2) | -0,1...+0,5 (-1...+5) |
| Объем топливного бака, литров | 55 |
| Элетропитание | 380 В |
| Частота, Гц | 1 |
| Установленная мощность электродвигателя привода ТНВД, кВт | 15 |
| Габаритные размеры, мм | 1950х700х1800 |
| Масса не более, кг | 1000 |
| Срок службы, лет | 7 |
| Количество обслуживающего персонала | 1 |
Комплектация
| Наименование | Обозначение | Кол-во |
| Стенд для испытания дизельной топливной аппаратуры | СДМ | 1 |
| Комплектация и сменные части | ||
| Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ | СДМ-8.К030 | 2 |
| Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ | СДМ-8.К400М | 1 |
| Переходник насосов типа ЯЗТА, НЗТА, РАЗ | СДМ-8.К004 | 1 |
| Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА | СДМ-8.К007 | 1 |
| Переходник форсунок двигателей ЯМЗ, КАМАЗ | СДМ-8.К014-01 | 12 |
| Трубопровод высокого давления | СДМ-8.К017 | 12 |
| Топливопровод насоса | СДМ-8.К017 | 4 |
| Палец крепления насосов КАМАЗ | СДМ-8.К009 | 8 |
| Болт крепления насосов КАМАЗ | СДМ-8.К010 | 4 |
| Прихват | СДМ-8.К015 | 2 |
| Шпилька крепления форсунок | СДМ-8.К016 | 6 |
| Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37 | СДМ-8.К012 | 6 |
| Планка крепления форсунок КАМАЗ | СДМ-8.К013 | 6 |
| Моментоскоп | СДМ-8.К024.00 | 1 |
| РВД подкачки со штуцером | СДМ-8.К300 | 1 |
| Устройство натяжное | СДМ-8.К500 | 1 |
| Шпилька крепления насосов ЯМЗ | СДМ-8.К020 | 4 |
| Гайка | М10 ГОСТ5915 | 6 |
| Гайка крепления насосов ЯМЗ | СДМ-8.К021 | 4 |
| Болт станочный | СДМ-8.К022 | 3 |
| Кольцо уплотнительное | 12 | |
| Топливопровод манометра | СДМ-8.К100 | 1 |
| Виброопора | PCA-65M12 или аналог | 4 |
| Пневматический тестер регулятора ТНВД ПМ-101 | 1 | |
| Документация | ||
| Паспорт | СДМ-ПС | 1 |
| Техническое описание и инструкция по эксплуатации | СДМ-ТО | 1 |
| Техническое описание преобразователя частоты "Mitsubishi" | 1 | |
| Пневматический тестер регулятора ТНВД ПМ-101. Паспорт | ПМ-101ПС | 1 |
