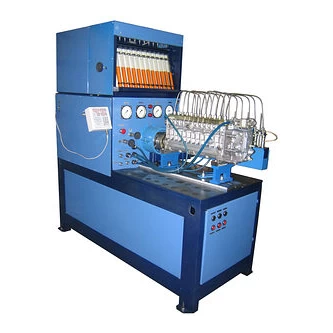

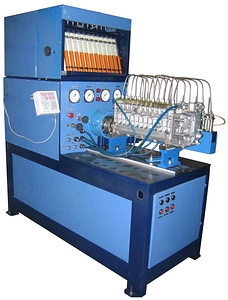

Стенд диагностики ТНВД СДМ-12-02-18
Модель:
СДМ-12-02-18
Производитель: -
Стенд для испытания дизельной топливной аппаратуры СДМ-12-02-18 (с встроенными станциями подкачки, смазки; термостабилизация)
Цена: по запросу
Бесплатная доставка по Минску, Жлобину, Мозырю, Бресту, Гродно, Березе, Гомелю или
при
заказе от 10 000 BYN
Перечисление безналичных средств по расчетному счету поставщика
Оплата через ЕРИП, Оплата банковским переводом
Возможно приобретение оборудования с привлечением лизинговых компаний.
Осуществляем монтаж, пусконаладочные работы, поддержание гарантийного и
послегарантийного обслуживания.
Гарантия в соответствии с паспортом изделия.
Описание
СДМ-12-02-18 - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства):
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Характеристики
Число одновременно испытываемых насосных секций ТНВД | 12 |
Диапазон воспроизведения частоты вращения приводного вала | 70...3000 оборотов/мин |
Диапазон воспроизведения отсчета числа оборотов, об | 1...9999 оборотов |
Предел допускаемого отклонения: Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 свыше 800 мин-1, Отсчета числа циклов |
±2 ±0,25 ±1 |
Диапазон измерения частоты вращения приводного вала | 0...9999 оборотов/мин |
Диапазон измерения объема топлива мерными емкостями: первого ряда / второго ряда | 6...135 / 2...40 |
Диапазон измерения давления топлива насоса стенда, МПа (кгс/см2) | 0...0,3 (0...30) |
Диапазон измерения давления топлива насоса ТНВД, МПа | 0...0,6 (0...6) |
Диапазон измерения давление масла, МПа (кгс/см2) | 0...0,6 (0...6) |
Диапазон измерения давление воздуха, МПа (кгс/см2) | -0,1...+0,5 (-1...+5) |
Объем топливного бака, литров | 55 |
Элетропитание | 380 В |
Частота, Гц | 1 |
Установленная мощность электродвигателя привода ТНВД, кВт | 18 |
Габаритные размеры, мм | 1950х700х1800 |
Масса не более, кг | 1000 |
Срок службы, лет | 7 |
Количество обслуживающего персонала | 1 |
Комплектация
Наименование | Обозначение | Кол-во |
Стенд для испытания дизельной топливной аппаратуры | СДМ | 1 |
Комплектация и сменные части | ||
Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ | СДМ-8.К030 | 2 |
Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ | СДМ-8.К400М | 1 |
Переходник насосов типа ЯЗТА, НЗТА, РАЗ | СДМ-8.К004 | 1 |
Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА | СДМ-8.К007 | 1 |
Переходник форсунок двигателей ЯМЗ, КАМАЗ | СДМ-8.К014-01 | 12 |
Трубопровод высокого давления | СДМ-8.К017 | 12 |
Топливопровод насоса | СДМ-8.К017 | 4 |
Палец крепления насосов КАМАЗ | СДМ-8.К009 | 8 |
Болт крепления насосов КАМАЗ | СДМ-8.К010 | 4 |
Прихват | СДМ-8.К015 | 2 |
Шпилька крепления форсунок | СДМ-8.К016 | 6 |
Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37 | СДМ-8.К012 | 6 |
Планка крепления форсунок КАМАЗ | СДМ-8.К013 | 6 |
Моментоскоп | СДМ-8.К024.00 | 1 |
РВД подкачки со штуцером | СДМ-8.К300 | 1 |
Устройство натяжное | СДМ-8.К500 | 1 |
Шпилька крепления насосов ЯМЗ | СДМ-8.К020 | 4 |
Гайка | М10 ГОСТ5915 | 6 |
Гайка крепления насосов ЯМЗ | СДМ-8.К021 | 4 |
Болт станочный | СДМ-8.К022 | 3 |
Кольцо уплотнительное | 12 | |
Топливопровод манометра | СДМ-8.К100 | 1 |
Виброопора | PCA-65M12 или аналог | 4 |
Пневматический тестер регулятора ТНВД ПМ-101 | 1 | |
Документация | ||
Паспорт | СДМ-ПС | 1 |
Техническое описание и инструкция по эксплуатации | СДМ-ТО | 1 |
Техническое описание преобразователя частоты "Mitsubishi" | 1 | |
Пневматический тестер регулятора ТНВД ПМ-101. Паспорт | ПМ-101ПС | 1 |
