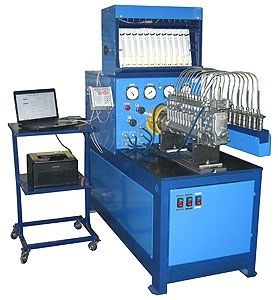

Стенд диагностики ТНВД СДМ-12-03-18

Модель: СДМ-12-03-18
Производитель: -
Стенд с асинхронным электродвигателем (с преобразователем частоты «MITSUBISHI») позволяет производить регулировку и диагностику ТНВД дизельных двигателей отечественного и зарубежного производства с количеством секций до 12.
Цена: по запросу

Описание



СДМ-12-03-18 - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства).

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
   Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
   Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
   На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • давление открытия нагнетательных клапанов;
  • угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
  • угол действительного впрыскивания топлива (при диагностировании);
  • характеристика МОВТ (муфта опережения впрыска топлива).

   Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
   Стенды оснащены электронной системой управления.

   Стенды СДМ-12-03 оснащаются компьютерной системой управления стендами ТНВД с базой данных СДМ-КС и электронной системой управления Евро-3 (БНС) и позволяют производить испытания и регулировку ТНВД с электронной системой управления с нормами Евро-3.

Характеристики

1.  Тип

Стационарный

2.   Число одновременно испытываемых насосных

   секций высокого давления  ТНВД, шт.

12

3. Диапазон воспроизведения:

3.1. Частоты вращения приводного вала, мин -1

3.2. Отсчета числа оборотов, об.

3.3. Отсчета числа циклов



70…3000

1…9999

1…9999

4.      Предел допускаемого отклонения:

4.1.Частоты вращения приводного вала в  интервале:

         от 70 до 800 мин-1, мин-1

         свыше 800 мин-1, %

4.2.Отсчета числа циклов.







+/-2

+/-0,25

+/-1

5.      Диапазон измерения:

5.1.Частоты вращения приводного вала, мин-1

5.2.Объема топлива мерными емкостями, см3

n первого ряда

n второго ряда





0…9999



6…135

2…40



6. Топливный бак:

      -объем, л

      -давления топлива насоса стенда, МПа(кгс/см 2)





50

0…3

(0…30)



7. Маслостанция:

      -объем бака, л

      -давление масла (предел регулирования),МПа (кгс/см 2)

8,5

до 0,4 (4)

8.  Питание от сети переменного тока:

      -напряжение, В

      -частота, Гц



380

50

9.  Установленная мощность, кВт:

       -привода стенда

       -насоса топлива стенда

       -насоса маслостанции



18

1,1

0,25

10. Габаритные размеры, мм   (ДхШхВ)

1950х800х1800

11. Масса, не более, кг

610

12. Срок службы, лет

7

13. Количество обслуживающего персонала

1

Комплектация

Наименование

Обозначение

Кол-во, шт.

Стенд для регулирования

ТНВД дизельных двигателей

СДМ-12-03-18

1

Стойка компьютерная

М-505.000.000

1

Пневмотестер

ПМ-101.000.000

1

Поддон

СДМ-8.1309.000

2

Болт крепления

насосов КАМАЗ.

СДМ-8.К010

4

Моментоскоп

СДМ-8.К024.00

1

Кронштейн крепления насосов

ЯЗМ-236; 238; 175;185; КАМАЗ.

СДМ-8.К030

2

Топливопровод манометра.

СДМ-8.К100

1

Кронштейн для

4ТН-8,5х10.

СДМ-8.К400

1

Устройство натяжное

СДМ-8.К500

1

Прихват кронштейна ЧТН.

СДМ-8.К600

2

Трубопровод насоса.

СДМ-8.К700

7

Переходник ЯЗТА, НЗТА, РААЗ

СДМ-8.К004

1

Переходник ЧЗТА,

АЗТН, НЗТА, ЯЗТА

СДМ-8.К007

1

Палец крепления

насосов КАМАЗ

СДМ-8.К009

8

Планка крепления

форсунок ЯМЗ; АМЗ;

ФШ-6; ФД-22; Д-37

СДМ-8.К012

6

Планка крепления

форсунок КАМАЗ

СДМ-8.К013

6

Переходник форсунок

ЯМЗ; КАМАЗ

СДМ-8.К014

12

Переходник насоса 136, 179

СДМ-8.К015

1

Шпилька крепления

форсунок

СДМ-8.К016

6

Шпилька крепления

насосов ЯМЗ

СДМ-8.К020

4

Гайка крепления

насосов ЯМЗ

СДМ-8.К021

4

Болт станочный

СДМ-8.К022

3

Штуцер РВД подкачки

СДМ-8.К023

1

Гайка М10-6H.0115 ГОСТ 5915-70



6

Гайка М14-6H.0115 ГОСТ 5915-70



3

Виброопора



4

Кольцо уплотнительное,

резиновое, 008-018-50



12

Персональный компьютер



1

Принтер



1

РВД 1200 S20



1

ТВД М14х600



8

Электронный блок управления с комплектом кабелей



1

Паспорт

СДМ-12-03-18 ПС



Руководство по эксплуатации

СДМ-РЭ
