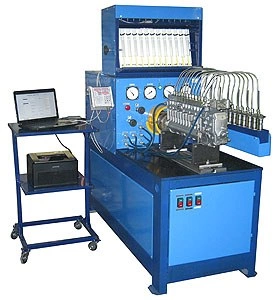

Стенд диагностики ТНВД СДМ-12-03-22 ЕВРО
Описание
СДМ-12-03-22 ЕВРО - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства):
Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды СДМ-12-03-22 ЕВРО оснащаются:
- комплектом кронштейнов для установки импортных ТНВД - М-105
- компьютерной системой управления стендами ТНВД с базой данных по форсункам Common Rail и топливным насосам - СДМ-КС
- тумбой под компьютерную систему управления - М-505
- дизель-тестером для ТНВД легковых и грузовых автомобилей
Характеристики
|
1. Тип |
Стационарный |
|
2. Число одновременно испытываемых насосных секций высокого давления ТНВД, шт. |
12 |
|
3. Диапазон воспроизведения: 3.1. Частоты вращения приводного вала, мин -1 3.2. Отсчета числа оборотов, об. 3.3. Отсчета числа циклов
|
70…3000 1…9999 1…9999 |
|
4. Предел допускаемого отклонения: 4.1.Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 свыше 800 мин-1, % 4.2.Отсчета числа циклов.
|
+/-2 +/-0,25 +/-1 |
|
5. Диапазон измерения: 5.1.Частоты вращения приводного вала, мин-1 5.2.Объема топлива мерными емкостями, см3 n первого ряда n второго ряда
|
0…9999
6…135 2…40
|
|
6. Топливный бак: -объем, л -давления топлива насоса стенда, МПа(кгс/см 2)
|
50 0…3 (0…30)
|
|
7. Маслостанция: -объем бака, л -давление масла (предел регулирования), МПа (кгс/см 2) |
8,5 до 0,4 (4) |
|
8. Питание от сети переменного тока: -напряжение, В -частота, Гц
|
380 50 |
|
9. Установленная мощность, кВт: -привода стенда -насоса топлива стенда -насоса маслостанции |
22 1,1 0,25 |
|
10. Габаритные размеры, мм (ДхШхВ) |
1900х800х1800 |
|
11. Масса, не более, кг |
690 |
|
12. Срок службы, лет |
7 |
|
13. Количество обслуживающего персонала |
1 |
Комплектация
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Стенд для регулирования ТНВД дизельных двигателей |
СДМ-12-03-22 ЕВРО |
1 |
|
Стойка компьютерная |
М-505.000.000 |
1 |
|
Пневмотестер |
ПМ-101.000.000 |
1 |
|
Поддон |
СДМ-8.1309.000 |
2 |
|
Болт крепления насосов КАМАЗ. |
СДМ-8.К010 |
4 |
|
Моментоскоп |
СДМ-8.К024.00 |
1 |
|
Кронштейн крепления насосов ЯЗМ-236; 238; 175;185; КАМАЗ. |
СДМ-8.К030 |
2 |
|
Топливопровод манометра. |
СДМ-8.К100 |
1 |
|
Кронштейн для 4ТН-8,5х10. |
СДМ-8.К400 |
1 |
|
Устройство натяжное |
СДМ-8.К500 |
1 |
|
Прихват кронштейна ЧТН. |
СДМ-8.К600 |
2 |
|
Трубопровод насоса. |
СДМ-8.К700 |
7 |
|
Переходник ЯЗТА, НЗТА, РААЗ |
СДМ-8.К004 |
1 |
|
Переходник ЧЗТА, АЗТН, НЗТА, ЯЗТА |
СДМ-8.К007 |
1 |
|
Палец крепления насосов КАМАЗ |
СДМ-8.К009 |
8 |
|
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37 |
СДМ-8.К012 |
6 |
|
Планка крепления форсунок КАМАЗ |
СДМ-8.К013 |
6 |
|
Переходник форсунок ЯМЗ; КАМАЗ |
СДМ-8.К014 |
12 |
|
Переходник насоса 136, 179 |
СДМ-8.К015 |
1 |
|
Шпилька крепления форсунок |
СДМ-8.К016 |
6 |
|
Шпилька крепления насосов ЯМЗ |
СДМ-8.К020 |
4 |
|
Гайка крепления насосов ЯМЗ |
СДМ-8.К021 |
4 |
|
Болт станочный |
СДМ-8.К022 |
3 |
|
Штуцер РВД подкачки |
СДМ-8.К023 |
1 |
|
Гайка М10-6H.0115 ГОСТ 5915-70 |
|
6 |
|
Гайка М14-6H.0115 ГОСТ 5915-70 |
|
3 |
|
Виброопора |
|
4 |
|
Кольцо уплотнительное, резиновое, 008-018-50 |
|
12 |
|
Персональный компьютер |
|
1 |
|
Принтер |
|
1 |
|
РВД 1200 S20 |
|
1 |
|
ТВД М14х600 |
|
8 |
|
Универсальный дизель-тестер VE-PE типа |
|
1 |
|
Электронный блок управления с комплектом кабелей |
|
1 |
|
Паспорт |
СДМ-12-03-22 ЕВРО ПС |
|
|
Руководство по эксплуатации |
СДМ-РЭ |
|
