Стенд диагностики ТНВД СДМ-8-01-11

Описание Характеристики Комплектация

Модель: СДМ-8-01-11

Производитель: -

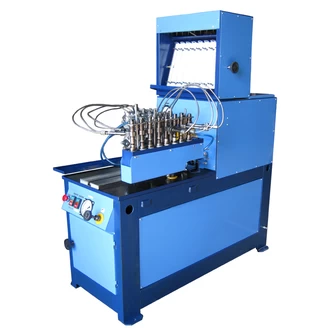

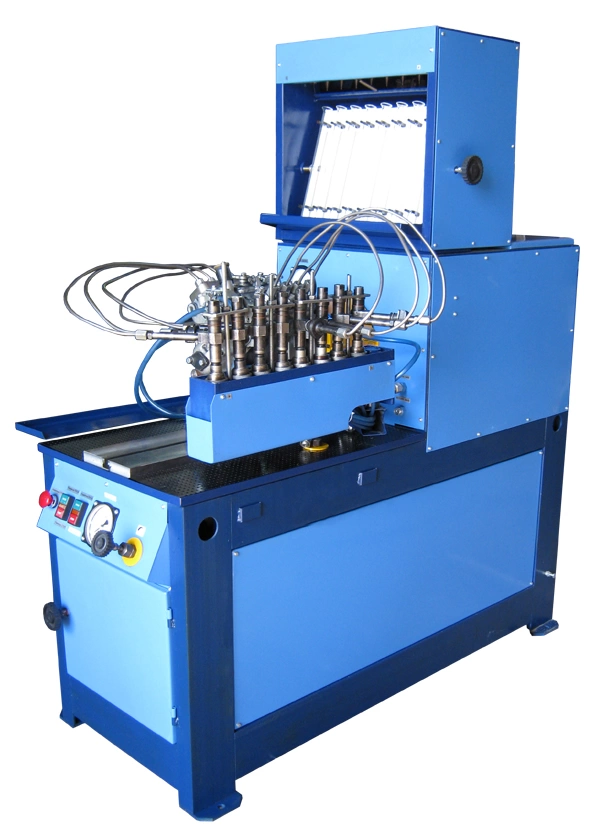

Стенд для испытания дизельной топливной аппаратуры СДМ-8-01-11 (с подкачкой)

Цена: по запросу

Бесплатная доставка по Минску, Жлобину, Мозырю, Бресту, Гродно, Березе, Гомелю или при заказе от 10 000 BYN

Перечисление безналичных средств по расчетному счету поставщика Оплата через ЕРИП, Оплата банковским переводом Возможно приобретение оборудования с привлечением лизинговых компаний.

Осуществляем монтаж, пусконаладочные работы, поддержание гарантийного и послегарантийного обслуживания. Гарантия в соответствии с паспортом изделия.

Описание

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
   Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
   Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
   На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:

величина и равномерность подачи топлива секциями (производительность насосных секций);
частота вращения вала ТНВД в момент начала действия регулятора;
давление открытия нагнетательных клапанов;
угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
угол действительного впрыскивания топлива (при диагностировании);
характеристика МОВТ (муфта опережения впрыска топлива).

Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.

Характеристики

1. Тип

Стационарный

2. Число одновременно испытываемых насосных

секций высокого давления ТНВД, шт.

3. Диапазон воспроизведения:

3.1. Частоты вращения приводного вала, мин -1

3.2. Отсчета числа оборотов,об.

3.3. Отсчета числа циклов

70…3000

1…9999

4. Предел допускаемого отклонения:

4.1.Частоты вращения приводного вала в интервале:

от 70 до 800 мин-1,мин-1

свыше 800 мин-1, %

4.2.Отсчета числа циклов.

+/-2

+/-0,25

+/-1

5. Диапазон измерения:

5.1.Частоты вращения приводного вала, мин-1

5.2.Объема топлива мерными емкостями, см3

n первого ряда

n второго ряда

0…9999

6…135

2…40

6. Топливный бак:

-объем, л

-давления топлива насоса стенда, МПа(кгс/см 2)*

0…3

(0…30)

7. Питание от сети переменного тока:

-напряжение, В

-частота, Гц

380

8. Установленная мощность, кВт:

-привода стенда

-насоса топлива стенда

1,1

9. Габаритные размеры, мм (ДхШхВ)

1300х740х1700

10. Масса, не более, кг

420

11. Срок службы, лет

12. Количество обслуживающего персонала

Комплектация

Наименование	Обозначение	Кол-во, шт.
Стенд для регулирования ТНВД дизельных двигателей	СДМ-8-01-11	1
Болт крепления насосов КАМАЗ.	СДМ-8.К010	4
Моментоскоп	СДМ-8.К024.00	1
Кронштейн крепления насосов ЯЗМ-236; 238; 175;185; КАМАЗ.	СДМ-8.К030	2
Кронштейн для 4ТН-8,5х10.	СДМ-8.К400	1
Устройство натяжное	СДМ-8.К500	1
Прихват кронштейна ЧТН.	СДМ-8.К600	2
Трубопровод насоса.	СДМ-8.К700	5
Переходник ЯЗТА, НЗТА, РААЗ	СДМ-8.К004	1
Переходник ЧЗТА, АЗТН, НЗТА, ЯЗТА	СДМ-8.К007	1
Палец крепления насосов КАМАЗ	СДМ-8.К009	8
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37	СДМ-8.К012	4
Планка крепления форсунок КАМАЗ	СДМ-8.К013	4
Переходник форсунок ЯМЗ; КАМАЗ	СДМ-8.К014	8
Шпилька крепления форсунок	СДМ-8.К016	4
Шпилька крепления насосов ЯМЗ	СДМ-8.К020	4
Гайка крепления насосов ЯМЗ	СДМ-8.К021	4
Болт станочный	СДМ-8.К022	3
Штуцер РВД подкачки	СДМ-8.К023	1
Гайка М10-6H.0115 ГОСТ 5915-70		4
Гайка М14-6H.0115 ГОСТ 5915-70		3
Виброопора		4
Кольцо уплотнительное, резиновое, 008-018-50		8
ТВД М14х600		8
Паспорт	СДМ-8-01-11 ПС
Руководство по эксплуатации	СДМ-РЭ
