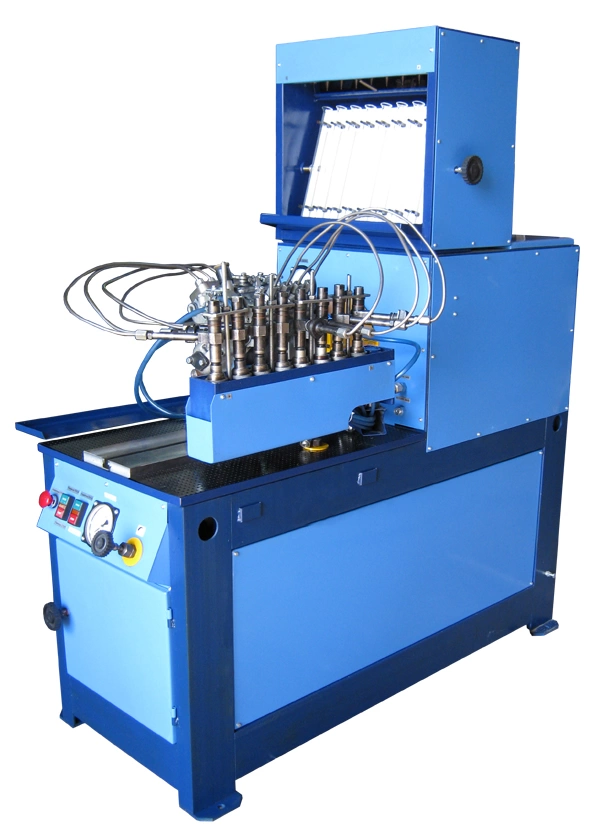

Стенд диагностики ТНВД СДМ-8-01-15
Описание
Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.
Характеристики
1. Тип |
Стационарный |
2. Число одновременно испытываемых насосных секций высокого давления ТНВД, шт. |
8 |
3. Диапазон воспроизведения: 3.1. Частоты вращения приводного вала, мин -1 3.2. Отсчета числа оборотов,б. 3.3. Отсчета числа циклов |
70…3000 1…9999 1…9999 |
4. Предел допускаемого отклонения: 4.1.Частоты вращения приводного вала в интервале: от 70 до 800 мин-1,мин-1 свыше 800 мин-1, % 4.2.Отсчета числа циклов.
|
+/-2 +/-0,25 +/-1 |
5. Диапазон измерения: 5.1.Частоты вращения приводного вала, мин-1 5.2.Объема топлива мерными емкостями, см3 n первого ряда n второго ряда
|
0…9999
6…135 2…40
|
6. Топливный бак: -объем, л -давления топлива насоса стенда, МПа(кгс/см 2)*
|
50 0…3 (0…30)
|
7. Питание от сети переменного тока: -напряжение,В -частота,Гц
|
380 50 |
8. Установленная мощность, кВт: -привода стенда -насоса топлива стенда |
15 1,1 |
9. Габаритные размеры, мм (ДхШхВ) |
1900х900х1800 |
10. Масса, не более, кг |
555 |
11. Срок службы, лет |
7 |
12. Количество обслуживающего персонала |
1 |
Комплектация
Наименование |
Обозначение |
Кол-во, шт. |
Стенд для регулирования ТНВД дизельных двигателей |
СДМ-8-01-15 |
1 |
Болт крепления насосов КАМАЗ. |
СДМ-8.К010 |
4 |
Моментоскоп |
СДМ-8.К024.00 |
1 |
Кронштейн крепления насосов ЯЗМ-236; 238; 175;185; КАМАЗ. |
СДМ-8.К030 |
2 |
Кронштейн для 4ТН-8,5х10. |
СДМ-8.К400 |
1 |
Устройство натяжное |
СДМ-8.К500 |
1 |
Прихват кронштейна ЧТН. |
СДМ-8.К600 |
2 |
Трубопровод насоса. |
СДМ-8.К700 |
5 |
Переходник ЯЗТА, НЗТА, РААЗ |
СДМ-8.К004 |
1 |
Переходник ЧЗТА, АЗТН, НЗТА, ЯЗТА |
СДМ-8.К007 |
1 |
Палец крепления насосов КАМАЗ |
СДМ-8.К009 |
8 |
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37 |
СДМ-8.К012 |
4 |
Планка крепления форсунок КАМАЗ |
СДМ-8.К013 |
4 |
Переходник форсунок ЯМЗ; КАМАЗ |
СДМ-8.К014 |
8 |
Шпилька крепления форсунок |
СДМ-8.К016 |
4 |
Шпилька крепления насосов ЯМЗ |
СДМ-8.К020 |
4 |
Гайка крепления насосов ЯМЗ |
СДМ-8.К021 |
4 |
Болт станочный |
СДМ-8.К022 |
3 |
Штуцер РВД подкачки |
СДМ-8.К023 |
1 |
Гайка М10-6H.0115 ГОСТ 5915-70 |
|
4 |
Гайка М14-6H.0115 ГОСТ 5915-70 |
|
3 |
Виброопора |
4 |
|
Кольцо уплотнительное, резиновое, 008-018-50 |
|
8 |
ТВД М14х600 |
|
8 |
Паспорт |
СДМ-8-01-15 ПС |
|
Руководство по эксплуатации |
СДМ-РЭ |
|
