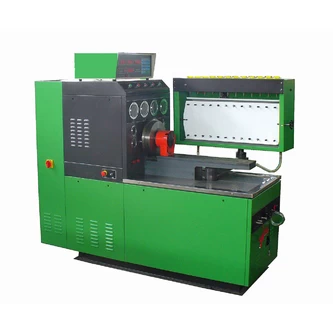

Стенд для испытания и регулировки ТНВД - 12PSDB75E
Описание

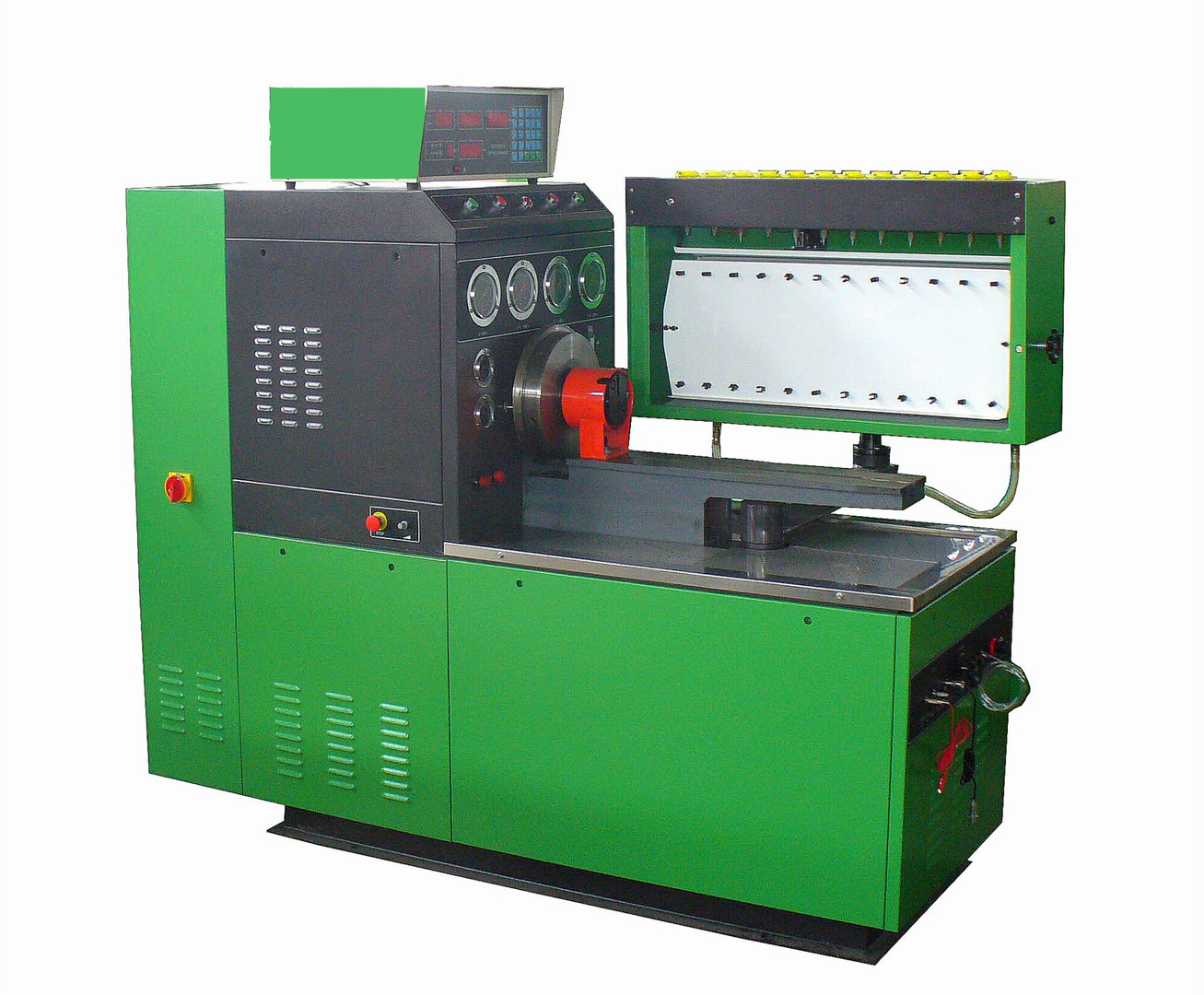

Стенд для испытания и регулировки ТНВД 12PSDB75E является стендом, использующим непостредственную передачу крутящего момента электродвигателя на вал испытуемого ТНВД, его работа базируется на передовых технологиях преобразования частоты питающего тока, с использованием цифрового дисплея и автоматического контроля температуры. Стенд обеспечивает точное поддержание скорости вращения выходного вала, точность измерений, прост в эксплуатации, с низким уровнем шума. Это идеальное оборудование для проверки и регулировки всех видов насосов отечественного и импортного производства до 12 секций включительно.
Основными объектами регулировки и измерения стенда 12PSDB75E является:
- Тест количества и равномерности топлива, подаваемого секциями ТНВД.
- Проверку ГНН (геометрического начала нагнетания) и чередования углов впрыска ТНВД в статическом режиме.
- Проверка работы механического регулятора, в т.ч. с пневмокорректором.
- Проверка гидроплотности ТНВД.
- Проверка МОВТ (муфта опережения впрыска топлива).
- Измерение количества топлива, проходящего через обратный клапан и внутреннего давления в насосе на разных скоростях.
- Проверка давления обеспечиваемого ТНВД (топливный насос высокого давления).
- Регулировка вакуумного регулятора.
Характеристики
| Модель стенда | 12PSDB75Е |
| Модель двигателя | YB2M-4 |
| Мощность двигателя | 7.5 кВт |
|
Обороты двигателя |
1440 об/мин |
| Обороты выходного вала | 0~3000 об/мин |
| Количество тестируемых секций | 12 |
|
Мощность на выходном вале |
6.5 кВт |
| Направление вращения выходного вала | По и против часовой стрелки |
| Высота от установочной плиты до центра выходного вала (мм) | 125 |
| Высота рабочего стола (мм) | 940 |
| Емкость малых колб | 45 мл |
| Емкость больших колб | 150 мл |
| Емкость топливного бака | 60 л |
| Давление подаваемого топлива (МПа): Низкое давление Высокое давление |
0~0.4 0~4 |
| Диапозон измерения циклов | 0~1000, дискретность 50 |
| Источник постоянного тока | 12/24В |
| Термостабилизация (гр. С) | 40±2 |
| Давление подачи воздуха (МПа) | 0~0.2 |
| Диапазон ротаметра | 10~100 л/ч |
|
Тестовые форсунки: |
ZS12SJ1 17.5±0.2 |
| Габаритные размеры (мм) | 1820х1010х1800 |
| Вес стенда | 1000 кг |
Комплектация
| Кронштейн 4ТН-8,5х10; УТН-5; НД-21; 6МТНМ | 1 |
| Кронштейн ЯМЗ-236; 238; 175; 185 | 2 |
| Колонный прижим PE..Z.., PE..Y.., P9..(Z) | 1 |
| Кронштейн угловой для фланцевых ТНВД | 1 |
| Фланец переходной Ø92 кронштейна углового CMS...Sigma, CMX...Sigma, PES..A.., PES..M.., PES..MW.., P7..(A) Friedmann + Maier, EP/VA.., NP-PE..A.. Zexel | 1 |
| Сменное кольцо Ø85x92 (может быть установлено в фланце переходном) CMS..Sigma, CMX..Sigma, PES..A..358 S 460, PES..A..358 S 461, PES..A..358 S 464, PES..MW.., P7..(A) | 1 |
| Сменное кольцо Ø68х92 CMS..Sigma, CMX..Sigma, EP/VA.., P7..(A) Friedmann + Maier, NP-PE..A..Zexe | 1 |
| Фланец переходной Ø70 кронштейна углового | 1 |
| Сменное кольцо Ø50х70 (может быть установлено в фланце переходном) EP/VM, EP/VA, PL 04..(Mini), NP-VE Zexel, VE..F.., VE..E. | 1 |
| Сменное кольцо Ø46х70 EP/VA, R2..R7 | 1 |
| Фланец переходной Ø107 кронштейна углового PES..P..RS 192 | 1 |
| Кронштейн PE.., PF.. | 2 |
| Кронштейн PE..P | 2 |
| Кронштейн R62.5 для установки рядных ТНВД PE..ZW..(M), PE..Z, PE..ZV, P9..(Z) | 2 |
| Болт крепления кронштейнов эксцентриков | 4 |
| Болт крепления ТНВД М10 под 14 ключ | 4 |
| Проставка R62.5xR56 кронштейна поз.12 PE..P..800.., PE..B, P10..(B) | 2 |
| Проставка R62.5xR45 кронштейна поз.12 PE..A, P7..(A), NP-PE..A..Zexel, P7..A Friedmann + Maier, CMS..Sigma, CMX.. Sigma | 2 |
| Кронштейн PE..H.. | 1 |
| Переходная муфта Ø29 (Евро3) | 1 |
| Переходная муфта Ø24,5 (РААЗ | 1 |
| Переходная муфта Ø19,4 (НЗТА) | 1 |
| Крепление насоса КАМАЗ | 4 |
| Шпилька M8x105 со спецгайкой (Крепление насоса ЯМЗ) | 4 |
| Шпилька M12x60 | 2 |
| Гайка станочная М12 | 2 |
| Гайка М12 | 2 |
| Набор шайб, резиновых колец и штифтов | 1 |
| Мензурки (большие + маленькие) | 12+12 |
| Зажимы для мензурок | 24 |
| РВД 1000 мм | 2 |
| Фитинг BANJO M14x1,5 - M18x1,5 Фитинг BANJO M18x1,5 - M18x1,5 |
4 |
| Воздухопровод пневмокоректора Ø6х4 L=1400 с фитингом BANJO 12 | 1 |
| Лампа освещения | 1 |
