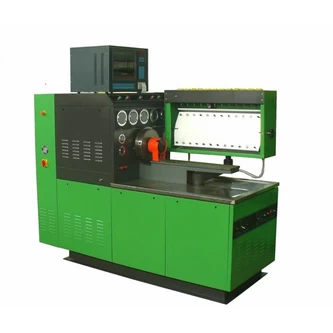

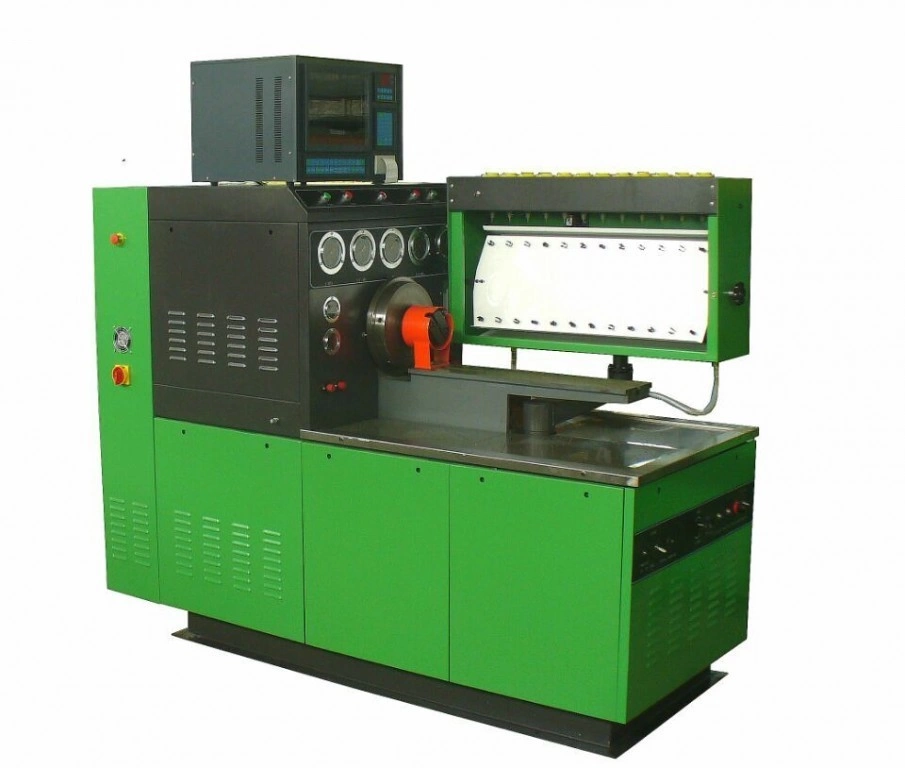

Стенд для испытания и регулировки ТНВД с экранным ЖК-дисплеем DB2000IA
Категории
Описание
Стенд для испытания и регулировки ТНВД DB2000-IA - это принципиально новый стенд с цифровой индикацией, разработанный в соответствии с новыми требованиями покупателей. Он базируется на расширенной технологии частотного преобразования с использованием промышленного компьютерного контроля скорости вращения вала и обеспечивает устойчивую производительность и удобство в работе. Система управления скоростью вращения выходного вала стенда для испытания и регулировки ТНВД с помощью промышленного компьютера и частотного преобразователя, является одной из лучших. Эта система реализована на базе 17 дюймового CRT(LCD) монитора, все меню, регулировочный и управляющий интерфейс на английском языке. Она позволяет печатать, менять вручную и хранить регулировочные параметры ТНВД, реализует высокоточное измерение и воспроизведение необходимых параметров.
Основными объектами регулировки и измерения стенда DB2000-IA является:
- Тест количества и равномерности топлива, подаваемого секциями ТНВД.
- Проверку ГНН (геометрического начала нагнетания) и чередования углов впрыска ТНВД в статическом режиме.
- Проверка работы механического регулятора, в т.ч. с пневмокорректором.
- Проверка гидроплотности ТНВД.
- Проверка МОВТ (муфта опережения впрыска топлива).
- Измерение количества топлива, проходящего через обратный клапан и внутреннего давления в насосе на разных скоростях.
- Проверка давления обеспечиваемого ТНВД (топливный насос высокого давления).
- Регулировка вакуумного регулятора.
Комплект поставки
| Кронштейн для установки ТНВД типа - P - Z | 2 |
| Кронштейн для установки ТНВД - P7 | 2 |
| Фланец под насосы P7 | 1 |
| Подставка под насосы P7 | 2 |
| Кронштейн для установки ТНВД - PE - PF | 2 |
| Кронштейн для установки ТНВД - PES + фланец | 1 |
| Кронштейн для установки ТНВД - P | 2 |
| Подставка под насосы P | 2 |
| Универсальный кронштейн | 1 |
| Проставочное кольцо NP - PE | 1 |
| Фланец под насосы VE | 1 |
| Кольцо под насосы VE | 1 |
| Переходные муфты | 4 |
| Колонные прижимы для установки насосов | 1 |
| Кронштейн крепления насосов ЯМЗ, КАМАЗ | 2 |
| Кронштейн крепления насосов УТН | 1 |
| Палец крепления насосов КАМАЗ | 8 |
| Болт крепления насосов КАМАЗ | 4 |
| Прихват | 1 |
| Шпилька крепления насосов ЯМЗ | 4 |
| Гайка крепления насосов ЯМЗ | 4 |
| Болт крепления кронштейнов | 4 |
| Болт крепления ТНВД | 4 |
| Болт топливный | 11 |
| Шпилька | 2 |
| Проставка под станочный болт | 4 |
| Болт | 2 |
| Комплект шайб, резиновых колец и штифтов | 1 |
| Мензурки (большие + маленькие) | 12+12 |
| Зажимы для мензурок | 24 |
| РВД 1000 мм | 2 |
| Трубки высокого давления: 14*1,5 14*1,5 - 12*1,5 |
6 |
| Вороток | 1 |
| Кислородная трубка со штуцером | 1 |
| Стендовая форсунка с трубопроводом высокого давления (600 мм) | 12 |
| Пеногаситель для использования оточественных форсунок | 12 |
| Предохранитель | 4 |
| Кабель 12/24 В | 1 |
| Лампа освещения | 1 |
Технические характеристики
| Скорость вращения выходного вала (об/мин) | 0~4000 |
| Направление вращения выходного вала | Левое, правое |
| Количество одновременно испытуемых секций | 12 |
|
Выходная мощность (кВт) |
15
|
| Расстояние от центра вала до плиты (мм) |
125 |
| Емкость топливного бака (л) | 60 |
|
Давление топливной системы (Мра) Низкое давление Высокое давление |
≥0.4 |
| Производительность топливоподающей системы (л/мин) | ≥8 |
| Диапазон измерения впрыска (цикл) | 0-1000 |
| Температура топлива (гр С) | 40±2 |
| Постоянное напряжение (V) |
12/24 |
| Мощность двигателя (кВт) | 15 |
| Давление воздуха (Мра) | -0.1-1 |
| Габаритные размеры (мм) (длина×ширина×высота) | 1820×850×1700 |
| Вес (kg) | 1350 |
| Тип тестовой форсунки | ZS12J1 |
| Давление впрыска (Мра) | 17.2±0.2 |
