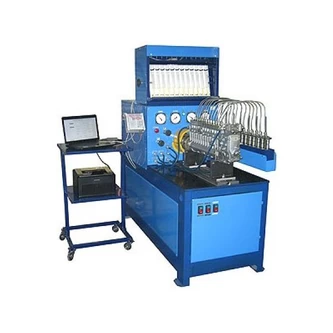

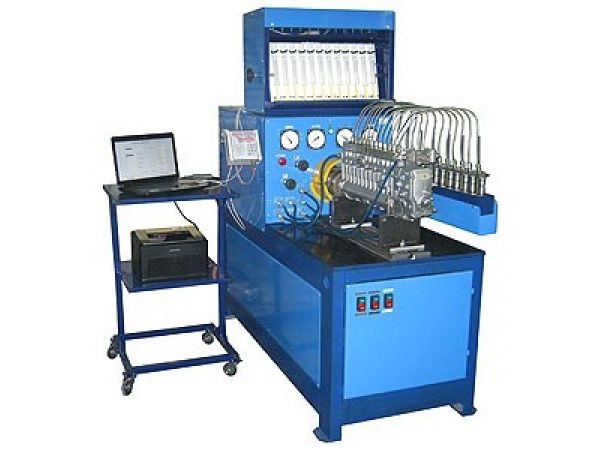

Топливный стенд СДМ-12-03-15 Full-Complect ЕВРО
Описание
СДМ-12-03-15 Full Complect ЕВРО - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства):
- ТНВД с механическим и электронным регулятором;
- ТНВД и форсунок системы Common Rail;
- насос-форсунок (при специальном дооснащении стенда).
Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.
Стенд СДМ-12-03-15 Full-Complect ЕВРО имеет 12 секций, привод мощностью 15 кВт, оснащается:
- электронной системой управления;
- системой подачи топлива высокого и низкого давления;
- системой термостабилизации;
- встроенной станцией смазки;
- встроенным имитатором системы наддува;
- источником постоянного тока 12 и 24В;
- компьютерной системой управления стендами ТНВД с базой данных данных по форсункам Common Rail и топливным насосам - СДМ-КС
- электронной системой управления Евро-3 (БНС);
- комплектом кронштейнов для установки импортных ТНВД - М-105
- дизель-тестером для ТНВД легковых и грузовых автомобилей
- стандартным комплектом CR;
- грузовым комплектом CR.
Характеристики
|
1. Тип |
Стационарный |
|
2. Число одновременно испытываемых насосных секций высокого давления ТНВД, шт. |
12 |
|
3. Диапазон воспроизведения: 3.1. Частоты вращения приводного вала, мин -1 3.2. Отсчета числа оборотов, об. 3.3. Отсчета числа циклов |
70…3000 1…9999 1…9999 |
|
4. Предел допускаемого отклонения: 4.1.Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 свыше 800 мин-1, % 4.2.Отсчета числа циклов.
|
+/-2 +/-0,25 +/-1 |
|
5. Диапазон измерения: 5.1.Частоты вращения приводного вала, мин-1 5.2.Объема топлива мерными емкостями, см3 n первого ряда n второго ряда
|
0…9999
6…135 2…40
|
|
6. Топливный бак: -объем, л -давления топлива насоса стенда, МПа(кгс/см 2)
|
50 0…3 (0…30)
|
|
7. Маслостанция: -объем бака, л -давление масла (предел регулирования),МПа (кгс/см 2) |
8,5 до 0,4 (4) |
|
8. Источник постоянного тока |
12/24V |
|
9. Питание от сети переменного тока: -напряжение, В -частота, Гц |
380 50 |
|
10. Установленная мощность, кВт: -привода стенда -насоса топлива стенда -насоса маслостанции
|
15 1,1 0,25 |
|
11. Габаритные размеры, мм (ДхШхВ) |
2000х850х1850 |
|
12. Масса, не более, кг |
680 |
|
13. Срок службы, лет |
7 |
|
14. Количество обслуживающего персонала |
1 |
Комплектация
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Стенд для регулирования ТНВД дизельных двигателей |
СДМ-12-03-15 Full - Complect ЕВРО |
1 |
|
Стойка компьютерная |
М-505.000.000 |
1 |
|
Пневмотестер |
ПМ-101.000.000 |
1 |
|
Поддон |
СДМ-8.1309.000 |
1 |
|
Болт крепления насосов КАМАЗ. |
СДМ-8.К010 |
4 |
|
Моментоскоп |
СДМ-8.К024.00 |
1 |
|
Кронштейн крепления насосов ЯЗМ-236; 238; 175;185; КАМАЗ. |
СДМ-8.К030 |
2 |
|
Топливопровод манометра. |
СДМ-8.К100 |
1
|
|
Кронштейн для 4ТН-8,5х10. |
СДМ-8.К400 |
1 |
|
Устройство натяжное |
СДМ-8.К500 |
1 |
|
Прихват кронштейна ЧТН. |
СДМ-8.К600 |
2 |
|
Трубопровод насоса. |
СДМ-8.К700 |
6 |
|
Кронштейн |
СДМ-12-03.900.100 |
1 |
|
Насадка на распылитель 7 |
СДМ-12-03.900.110.000 |
4 |
|
Насадка на распылитель d9 |
СДМ-12-03.900.120.000 |
2 |
|
Трубка М14хМ14х160. |
СДМ-12-03.900.130.000 |
2 |
|
Трубка М14хМ14х200 |
СДМ-12-03.900.140.000 |
4 |
|
Приводная муфта d17. |
СДМ-12-03.900.200 |
1 |
|
Приводная муфта d20. |
СДМ-12-03.900.300 |
1 |
|
Кронштейн АДН. |
СДМ-12-03.900.400 |
1 |
|
Полумуфта |
СДМ-12-03.900.500 |
1 |
|
Адаптер Renault. |
СДМ-12.2404.100 |
2 |
|
Адаптер IVECO0 445120007 |
СДМ-12.2404.400 |
2 |
|
Адаптер Man 0445120030. |
СДМ-12.2404.500 |
2 |
|
Адаптер Man 0445120044. |
СДМ-12.2404.600 |
2 |
|
Переходник ЯЗТА, НЗТА, РААЗ |
СДМ-8.К004 |
1 |
|
Переходник ЧЗТА, АЗТН, НЗТА, ЯЗТА |
СДМ-8.К007 |
1 |
|
Палец крепления насосов КАМАЗ |
СДМ-8.К009 |
8 |
|
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37 |
СДМ-8.К012 |
6 |
|
Планка крепления форсунок КАМАЗ |
СДМ-8.К013 |
6 |
|
Переходник форсунок ЯМЗ; КАМАЗ |
СДМ-8.К014 |
12 |
|
Переходник насоса 136, 179 |
СДМ-8.К015 |
1 |
|
Шпилька крепления форсунок |
СДМ-8.К016 |
6 |
|
Шпилька крепления насосов ЯМЗ |
СДМ-8.К020 |
4 |
|
Гайка крепления насосов ЯМЗ |
СДМ-8.К021 |
4 |
|
Болт станочный |
СДМ-8.К022 |
3 |
|
Штуцер РВД подкачки |
СДМ-8.К023 |
1 |
|
Аккумулятор давления топлива |
СДМ-12-03.900.001 |
1 |
|
Штуцер 14х12 |
СДМ-12-03.900.002 |
1 |
|
Штуцер 14х14 |
СДМ-12-03.900.003 |
5 |
|
Заглушка |
СДМ-12-03.900.004 |
5 |
|
Гайка накидная |
СДМ-12-03.900.005 |
5 |
|
Адаптер клапана CP1 |
СДМ-12-03.900.006 |
1 |
|
Штуцер НД |
СДМ-12-03.900.008 |
2 |
|
Планка для штуцеров НД |
СДМ-12-03.900.009 |
1 |
|
Адаптер клапана CP-3 |
СДМ-12-03.900.010 |
1 |
|
Фланец |
СДМ-12-03.900.018 |
1 |
|
Фланец |
СДМ-12-03.900.019 |
1 |
|
Втулка датчика |
СДМ-12-03.900.022 |
8 |
|
Планка крепления форсунок Renault, Man |
СДМ-12-03.900.025 |
2 |
|
Планка крепления форсунок IVECO |
СДМ-12-03.900.030 |
2 |
|
Болт полый М14х1,5 |
СДМ-12-03.900.031 |
1 |
|
Прокладка |
СДМ-12-03.900.032 |
1 |
|
Заглушка М12х1,5 |
СДМ-12-03.900.033 |
1 |
|
Заглушка М14х1,5 |
ДМ-12-03.900.034 |
1 |
|
Проходник |
СДМ-12-03.900.035 |
4 |
|
Кольцо |
СДМ-12-03.900.036 |
4 |
|
Переходник М12х1,5-М14х1,5 |
СДМ-12-03.900.037 |
4 |
|
Штуцер |
СДМ-12.2404.001 |
4 |
|
Гайка |
СДМ-12.2404.002 |
2 |
|
Болт М10-6gx22.0115 ГОСТ 7796-70 |
|
1 |
|
Гайка М10-6H.0115 ГОСТ 5915-70 |
|
8 |
|
Гайка М14-6H.0115 ГОСТ 5915-70 |
|
3 |
|
Кольцо 008-012-25-1-2 ГОСТ 9833-73 |
|
2 |
|
Кольцо 026-030-25-1-2 ГОСТ 9833-73 |
|
4 |
|
Прокладка 8М 1 ГОСТ 23358-87 |
|
7 |
|
Прокладка 14М1 ГОСТ 23358-87 |
|
2 |
|
O-Ring клапана BOSCH F 00V D38 009 |
|
1 |
|
O-Ring клапана BOSCH F 00V D38 010 |
|
1 |
|
O-Ring клапана BOSCH F 00V D38 011 |
|
1 |
|
Адаптер отвода топлива форсунки BOSCH RP 4021 |
|
4 |
|
Виброопора |
|
4 |
|
Датчик давления 0 281 002 930 |
|
1 |
|
Кольцо 1928300718 (BOSCH) |
|
1 |
|
Кольцо 1928300719 (BOSCH) |
|
1 |
|
Кольцо уплотнительное, резиновое, 008-018-50 |
|
12 |
|
М-105 Комплект приспособлений для ТНВД |
|
1 |
|
Опорное кольцо (BOSCH) F 00V D38 009 |
|
1 |
|
Персональный компьютер |
|
1 |
|
Принтер |
|
1 |
|
Прямое быстроразъемное соединение, KQ2Н06-01AS SMC |
|
8 |
|
РВД 1200 S20 |
|
1 |
|
Регулятор давления 0281 002 507 |
|
1 |
|
ТВД М14х600 |
|
14 |
|
Трубка ВД в оплетке М12хМ12 600 мм AAT010-FX |
|
1 |
|
Универсальный дизель-тестер VE-PE типа |
|
1 |
|
Электронный блок управления с комплектом кабелей (БНС)
|
|
1 |
|
Трубка Т0604W (SMC) |
|
|
|
Паспорт |
СДМ-12-03-15 Full - Complect ЕВРО ПС |
|
|
Руководство по эксплуатации
|
СДМ-РЭ |
|
