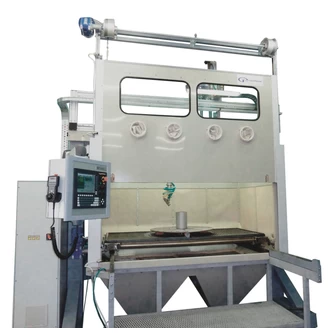

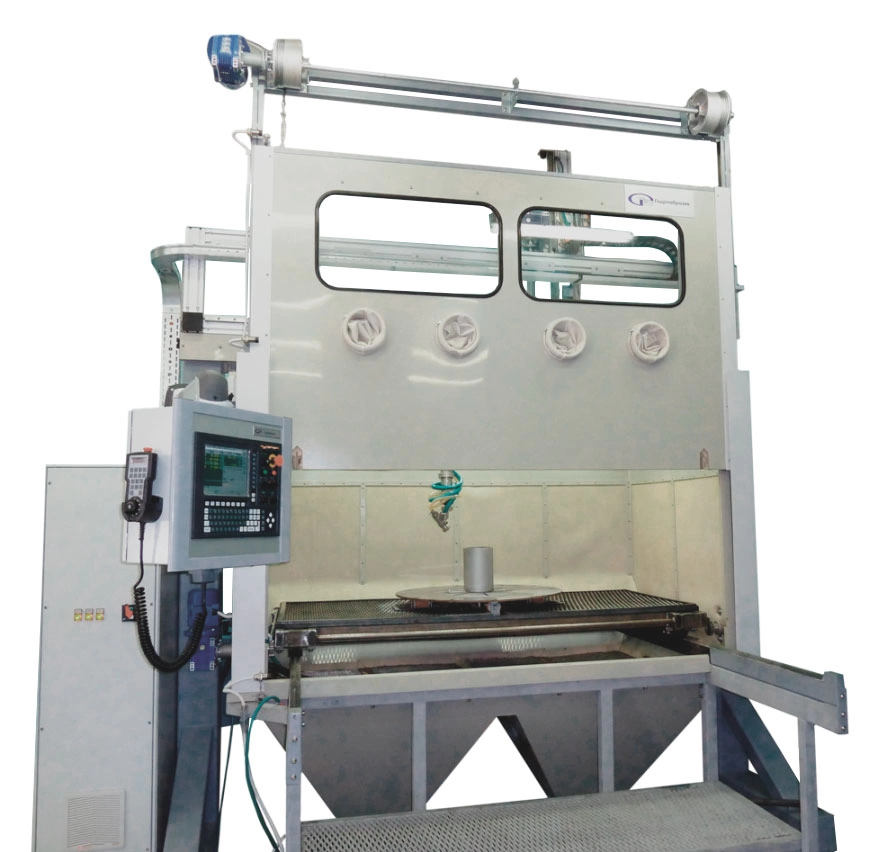

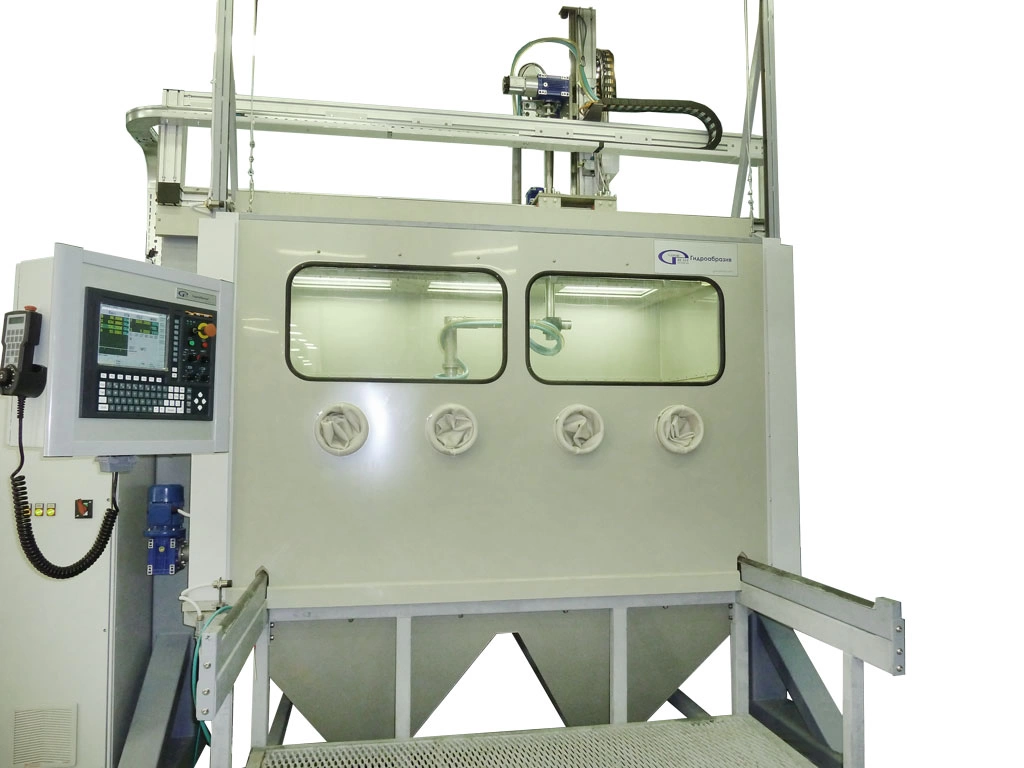

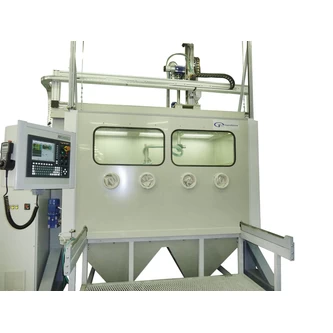

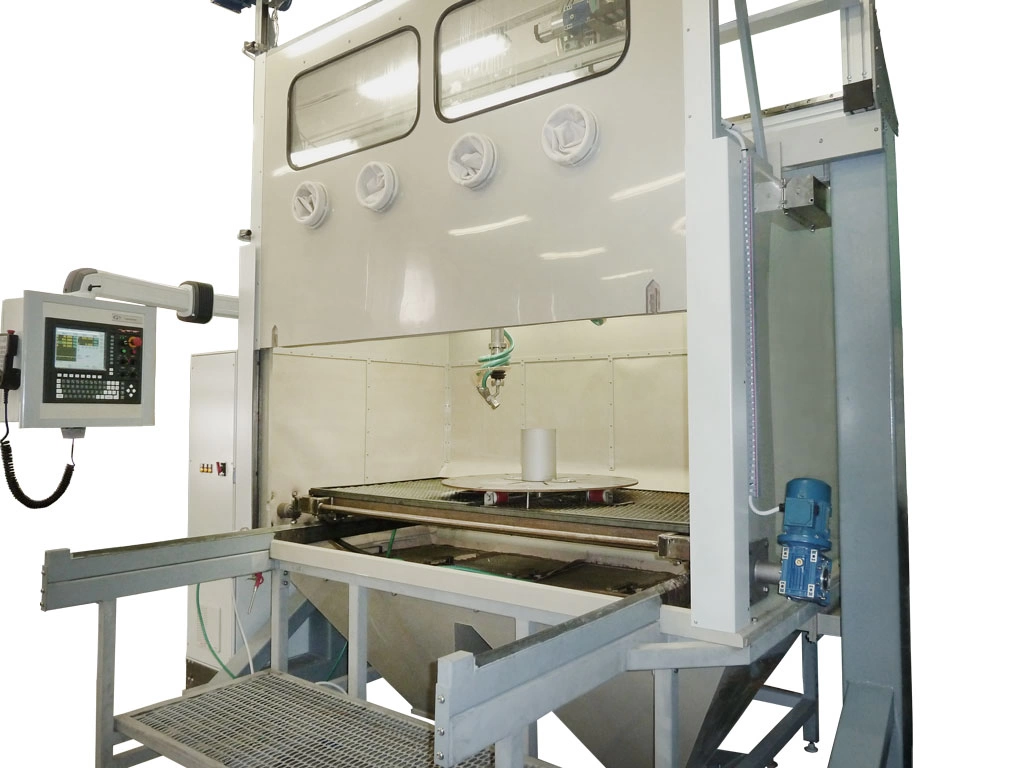

Установка гидроабразивной обработки с ЧПУ КС-1402А/5D
Описание
Установка гидроабразивной обработки КС-1402А/5D с ЧПУ 5-ти осевая, предназначена для автоматизированной гидроабразивной обработки (очистки) крупногабаритных изделий сложной формы с целью удаления нагара, эксплуатационных загрязнений, измененного поверхностного слоя, окалины, цветов побежалости, снятия старых покрытий, подготовки поверхности к нанесению покрытия, ликвидации центров будущих растрескиваний, вскрытия микротрещин под дефектоскопию, снижения шероховатости без изменения размеров и геометрии изделий.
Установка позволяет обрабатывать крупногабаритные изделия любой сложной формы весом до 1000 кг., под любыми углами, с отверстиями и полостями. Обработка изделий гидроабразивной струей осуществляется по программе в автоматическом режиме.

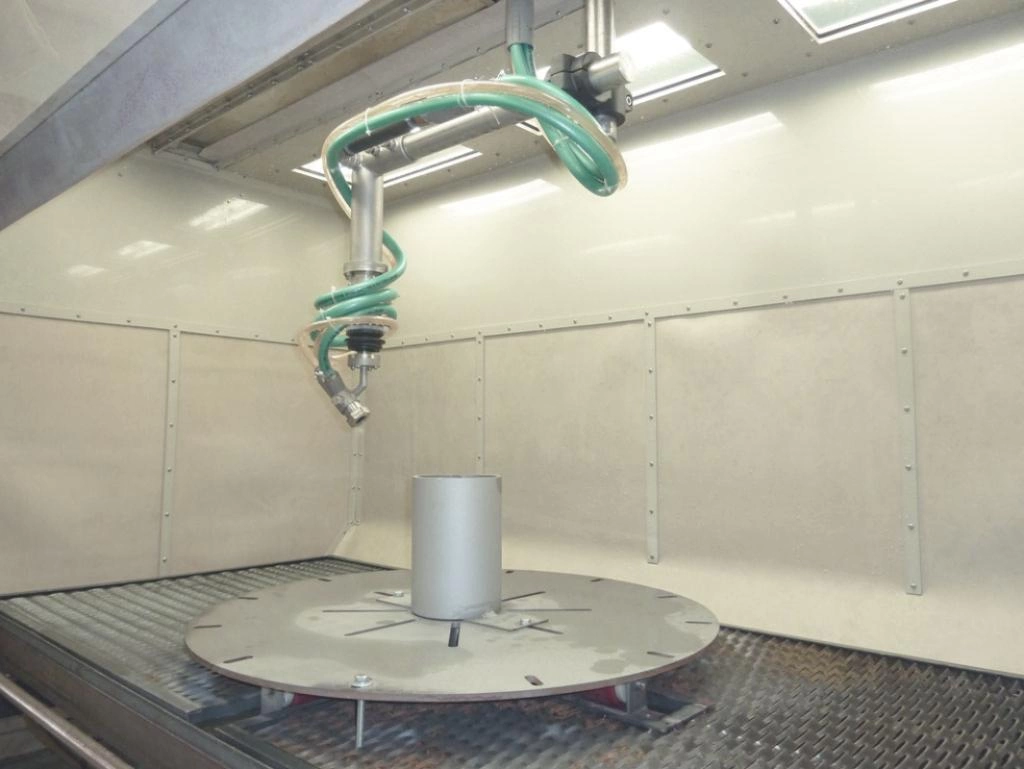

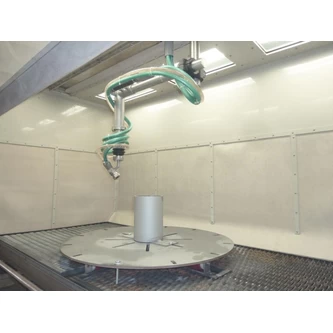

Установка состоит из рабочей камеры с фронтальной загрузкой увеличенного объема, манипулятора с сопловым аппаратом, автоматизированной выездной тележки с вращающимся столом, шламосборника, блока очистки отработанного воздуха. Манипулятор имеет 4 управляемые оси (X,Y,Z,B – угол наклона сопла), 5-я ось стол-позиционер с планшайбой.
Установка оснащена системой регулирования интенсивности гидроабразивной струи, контролем за дозировкой и пропорциями смеси, системой очистки и фильтрации суспензии от шлама и расколотых частиц, организован кругооборот суспензии, качественная вентиляция с очисткой отработанного воздуха до норм ПДК, низкий уровень шума, экологическое исполнение.
Характеристики
| Габариты установки, ДхШхВ | 4000 х 3610 х 3750 мм |
| Размеры рабочей зоны, ДхШхВ | 2410 х 1220 х 1220 мм |
| Дверной проем, ШхВ | 2230 х 1000 мм |
| Максимальная масса обрабатываемой детали | 1000 кг |
| Максимальные размеры обрабатываемой детали | 2000 х 1000 х 800 мм |
| Потребляемая электрическая мощность | 4 кВт |
| Степень очистки | Sa3 |
| Потребляемый сжатый воздух | 0,6 МПа/5м.куб/мин |
| Получаемая шероховатость | Ra 4,5 – 1,0 |
