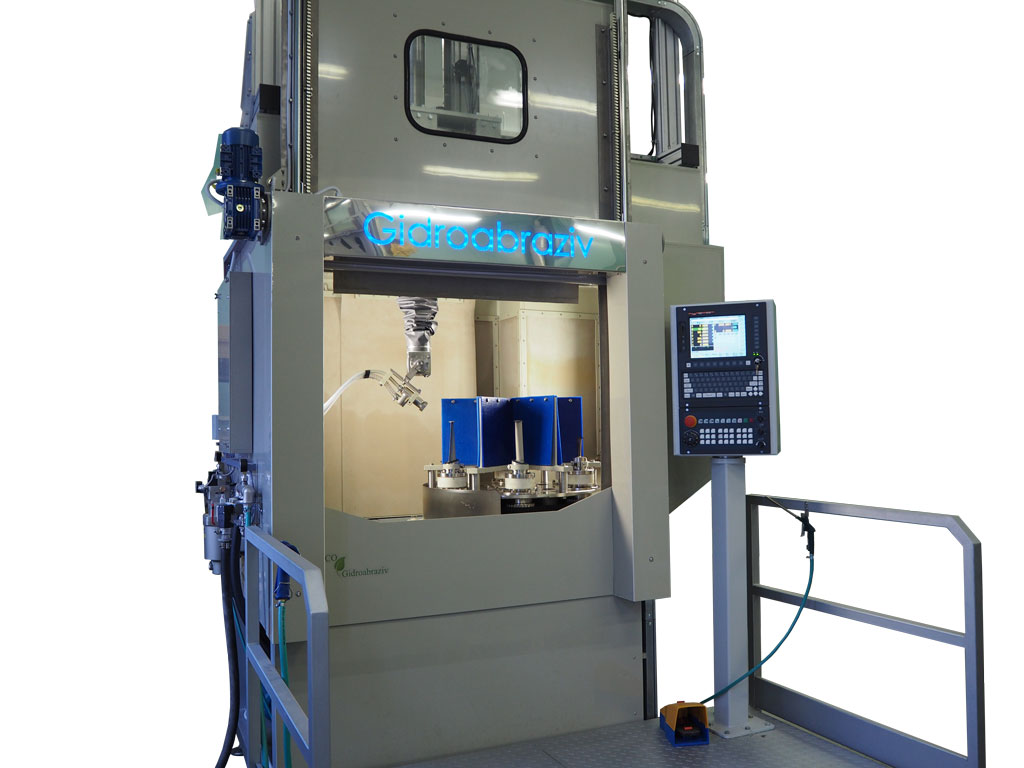

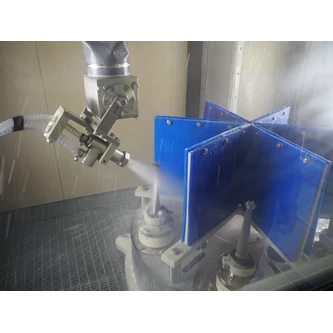

Установка гидроабразивной обработки с ЧПУ КС-150А/6D

Модель: КС-150А/6D
Производитель: -
Установка состоит из рабочей камеры, манипулятора, вращающего стола, 6-ти шпинделей, шламосборника, блока очистки воздуха. Манипулятор имеет 4 управляемые оси (X,Y,Z,B – угол наклона сопла), 5-я ось стационарный стол-позиционер с планшайбой, 6-я ось позиционирование шпинделя.
Цена: по запросу

Описание

Установка гидроабразивной обработки КС-150А/6D с ЧПУ 6-ти осевая, универсальная, шестишпиндельная, предназначена для автоматизированной гидроабразивной обработки (обдувки) изделий сложной формы таких, как турбинные лопатки, диски турбин, корпуса, трактовые кольца КВД, моноколесо, барабан, смеситель, кок, обечайка, жаровые трубы, детали ДСЕ, с целью удаления нагара, эксплуатационных загрязнений, измененного поверхностного слоя, цветов побежалости, снятия старых покрытий, подготовки поверхности к нанесению покрытия, ликвидации центров будущих растрескиваний, вскрытия микротрещин под дефектоскопию, снижения шероховатости без изменения размеров и геометрии изделий.

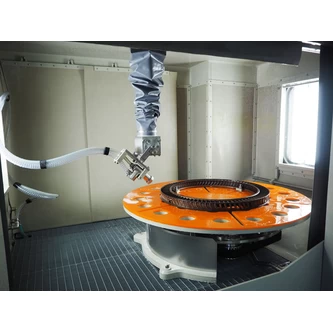

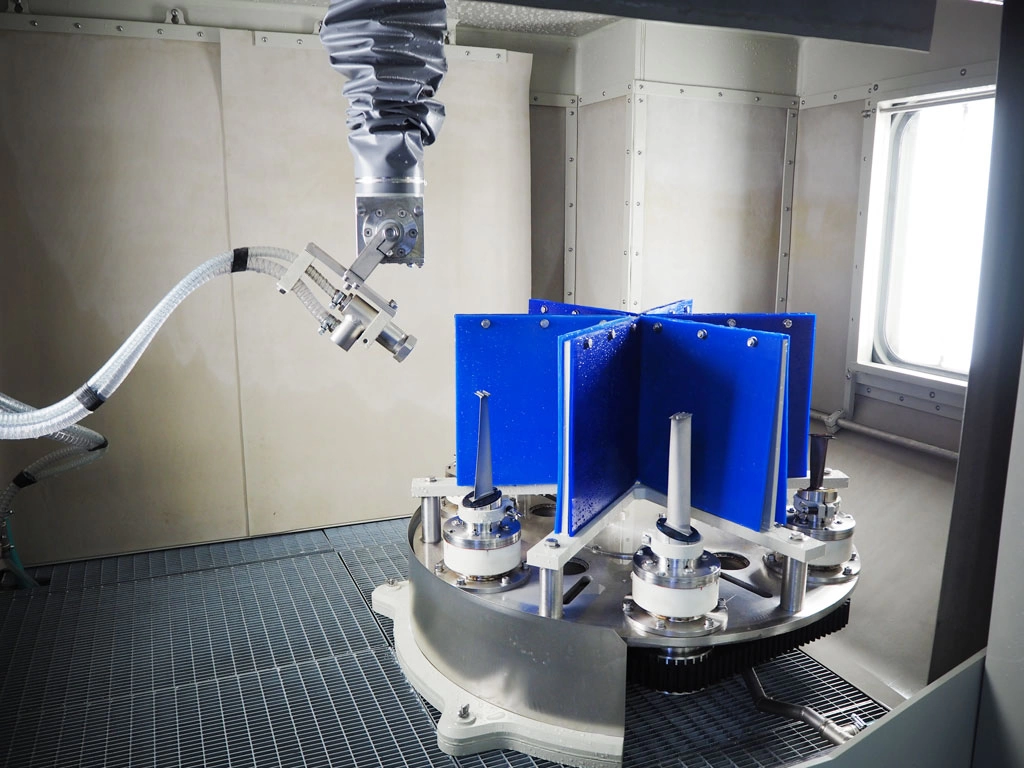

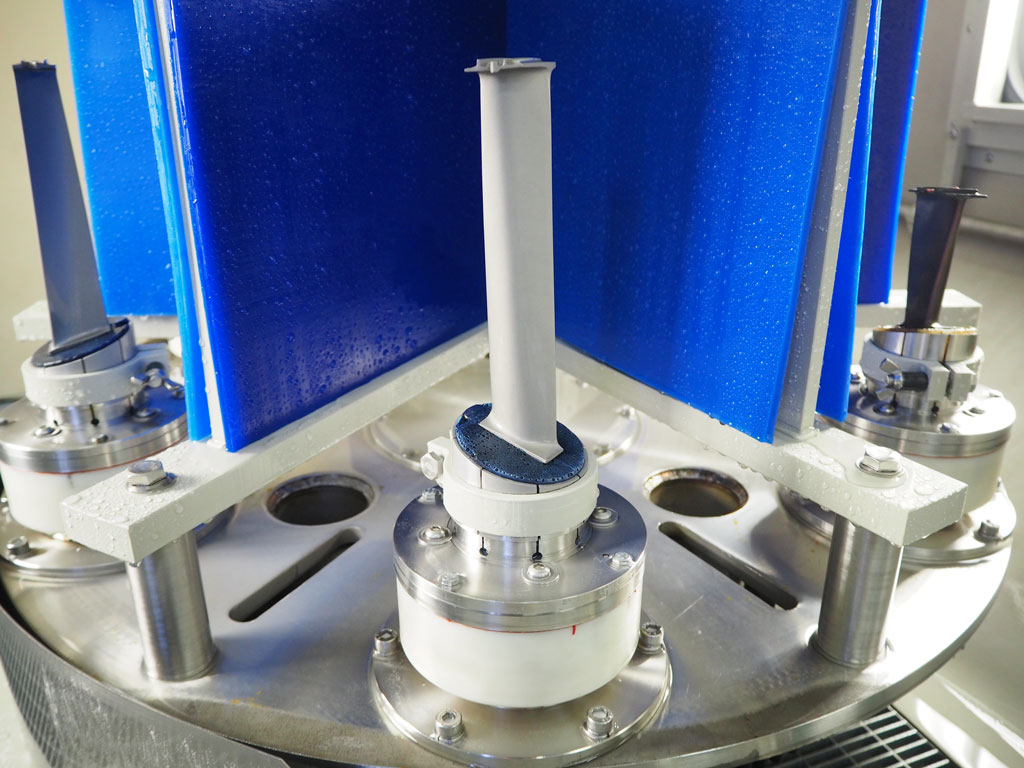

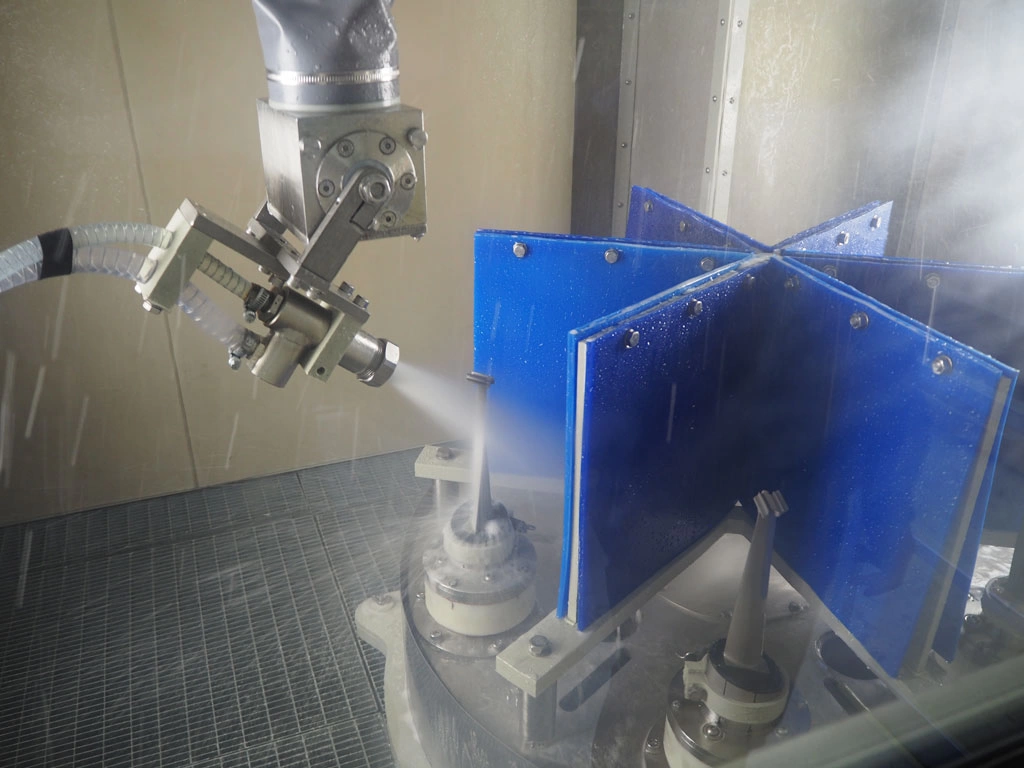

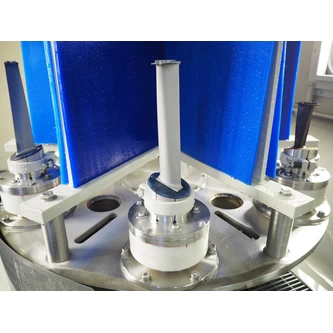

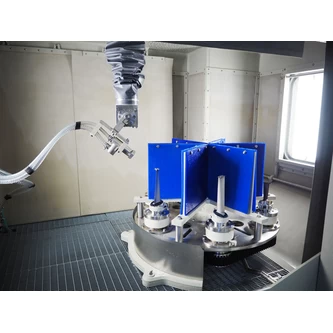

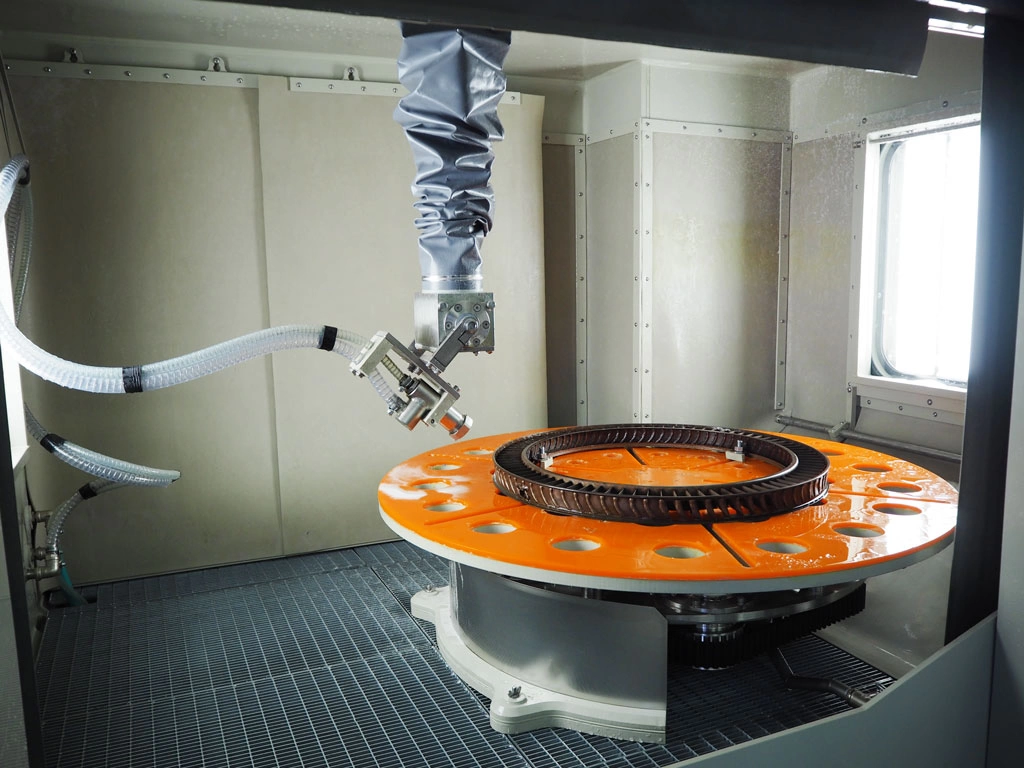

Установка позволяет обрабатывать изделия типа турбинных лопаток с разовой загрузкой в количестве 6 шт, а также через переходник-проставку в виде верхнего стола изделия любой сложной формы диаметром до 1000 мм., высотой 800 мм., весом 100 кг., под любыми углами, с отверстиями и полостями. Обработка изделий гидроабразивной струей осуществляется по программе в автоматическом режиме.

Установка оснащена системой регулирования интенсивности гидроабразивной струи, контролем за дозировкой и пропорциями смеси, системой очистки и фильтрации суспензии от шлама и расколотых частиц, организован кругооборот суспензии, качественная вентиляция с очисткой отработанного воздуха до норм ПДК, низкий уровень шума, экологическое исполнение.

Характеристики

Габариты установки, ДхШхВ 4250 х 2250 х 4500 мм
Размеры рабочей зоны, ДхШхВ 1400 х 1400 х 1400 мм
Дверной проем, ШхВ 1200 х 1000 мм
Количество шпинделей 6
Максимальные размеры обрабатываемой детали в шпинделе d=200 мм, h=900 мм
Максимальная масса обрабатываемой детали в шпинделе 10 кг
Максимальные размеры обрабатываемой детали на столе d=1000 мм, h=800 мм
Максимальная масса обрабатываемой детали на столе 100 кг
Грузоподъемность галтовочного барабана 4
Потребляемая электрическая мощность 8,5 кВт
Степень очистки Sa3
Потребляемый сжатый воздух 0,6 МПа/5м.куб/мин
Получаемая шероховатость Ra 4,5 – 0,8
