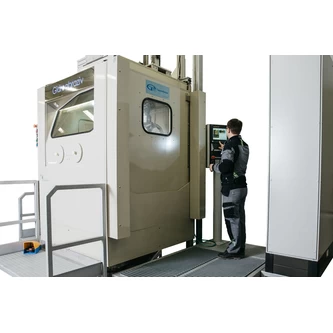

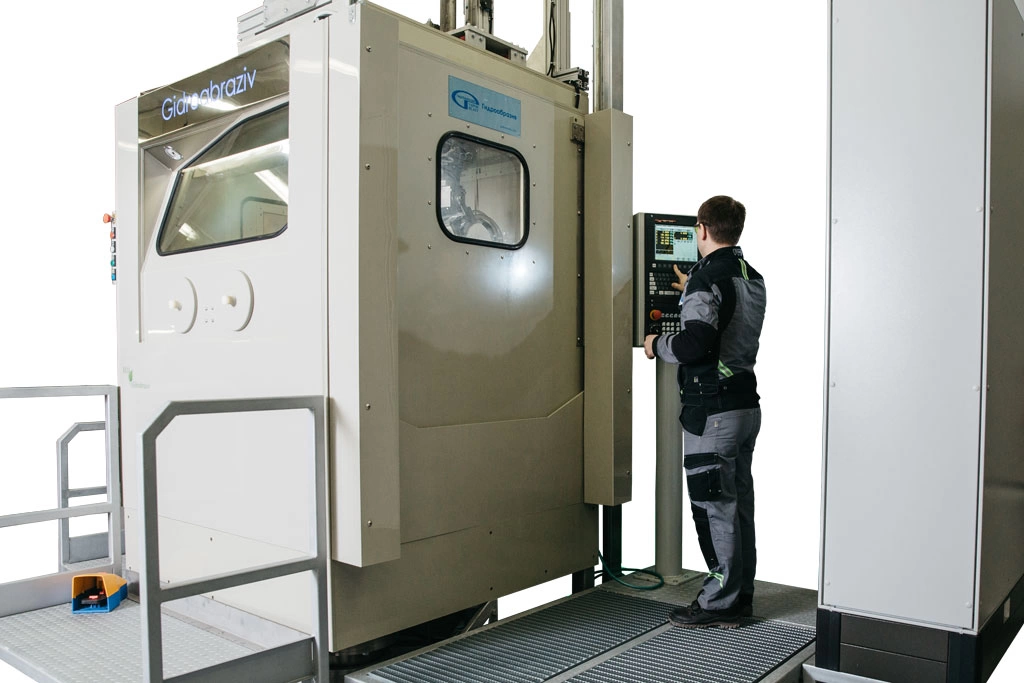

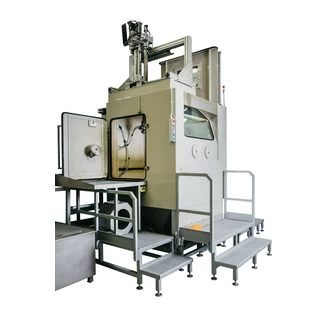

Установка гидроабразивной обработки с ЧПУ КС-150АГ/5D

Описание

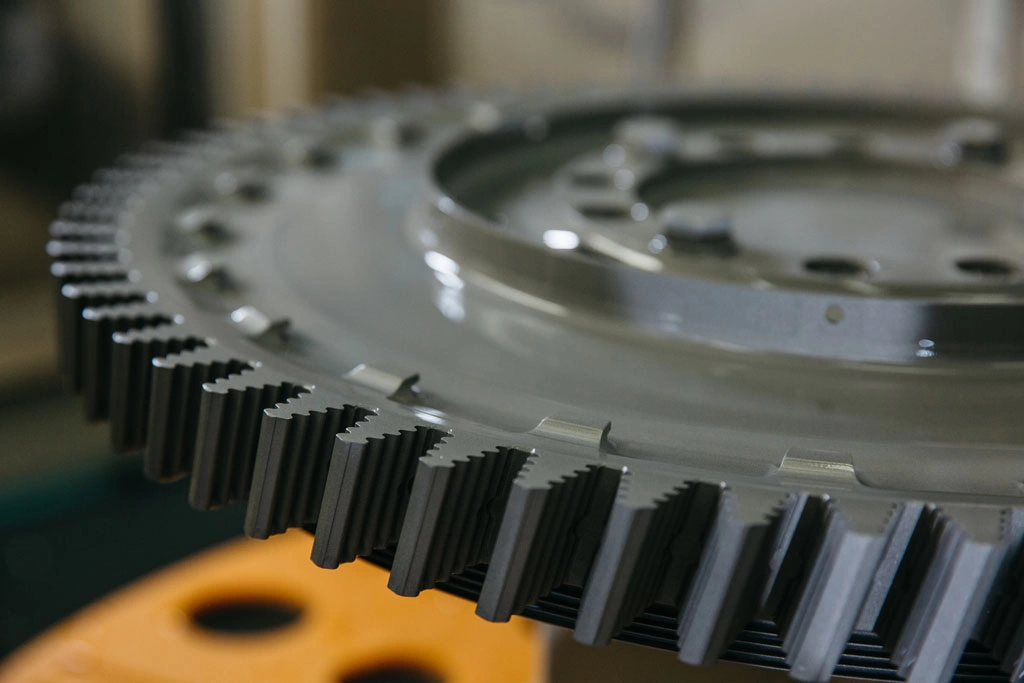

Установка гидроабразивной обработки КС-150АГ/5D с ЧПУ 5-ти осевая, предназначена для автоматизированной гидроабразивной обработки (обдувки) изделий сложной формы с целью удаления нагара, эксплуатационных загрязнений, измененного поверхностного слоя, цветов побежалости, снятия старых покрытий, подготовки поверхности к нанесению покрытия, ликвидации центров будущих растрескиваний, вскрытия микротрещин под дефектоскопию, снижения шероховатости без изменения размеров и геометрии изделий.

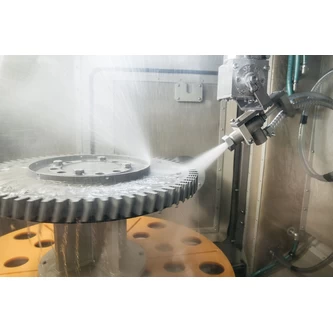

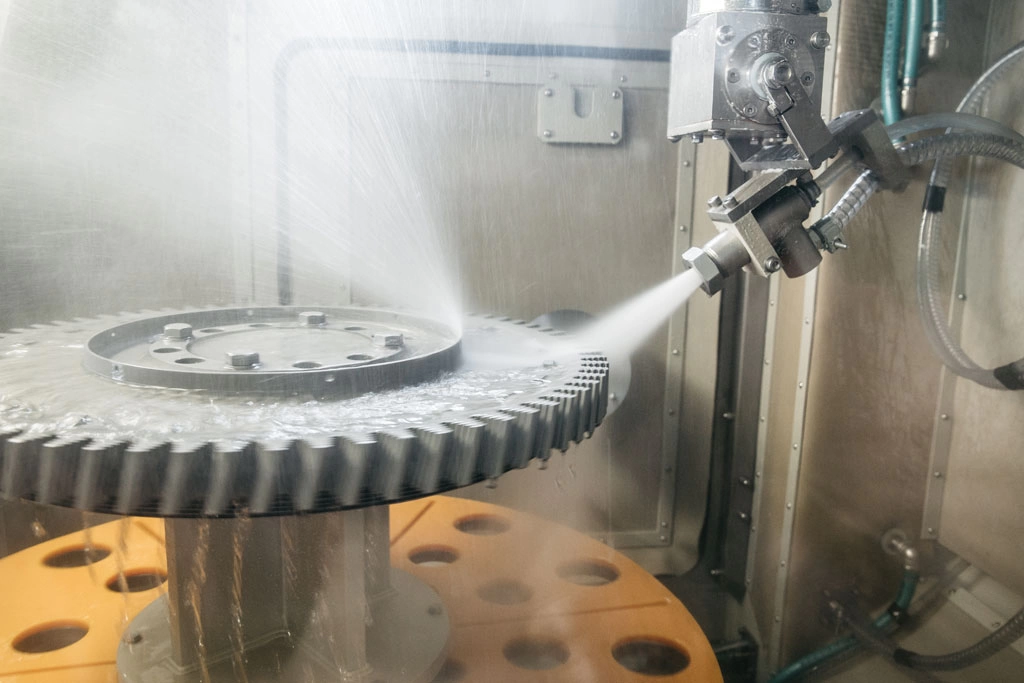

Установка позволяет обрабатывать на столе изделия любой сложной формы  диаметром до 1000 мм., высотой до 900 мм., весом до 250 кг., под любыми углами, с отверстиями и полостями и массовую очистку мелких деталей в галтовочном барабане общим весом до 20кг. Обработка изделий гидроабразивной струей осуществляется по программе в автоматическом режиме.

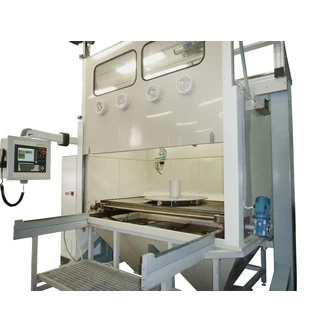

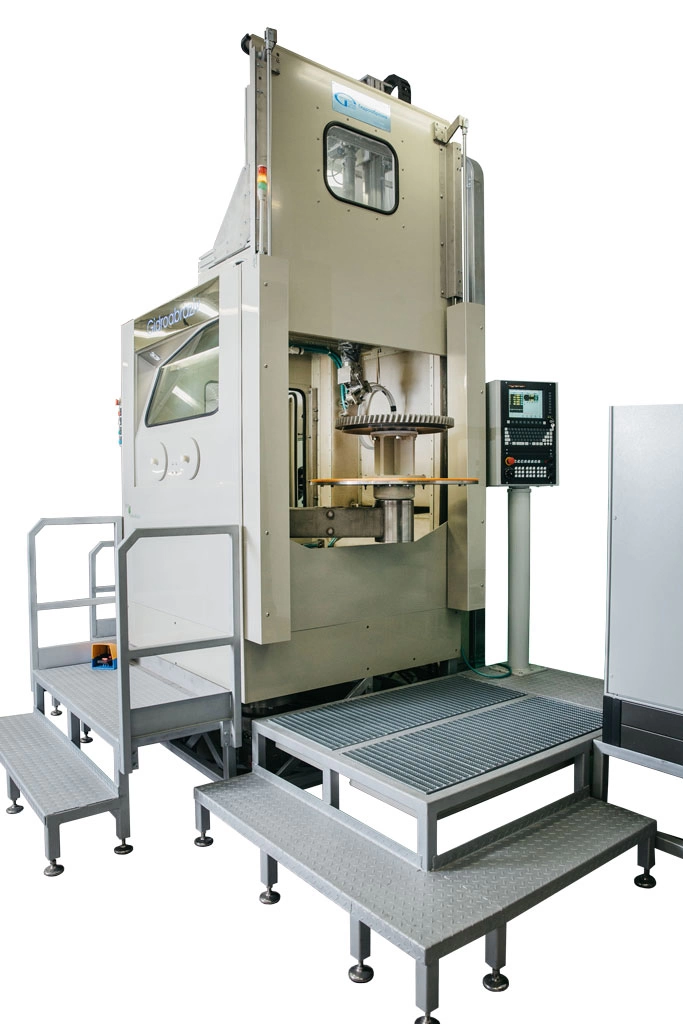

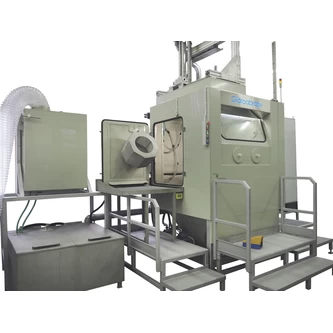

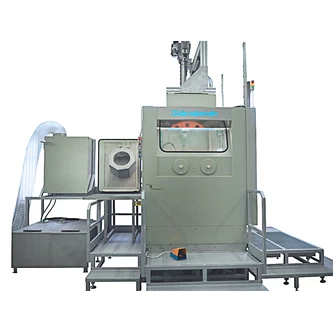

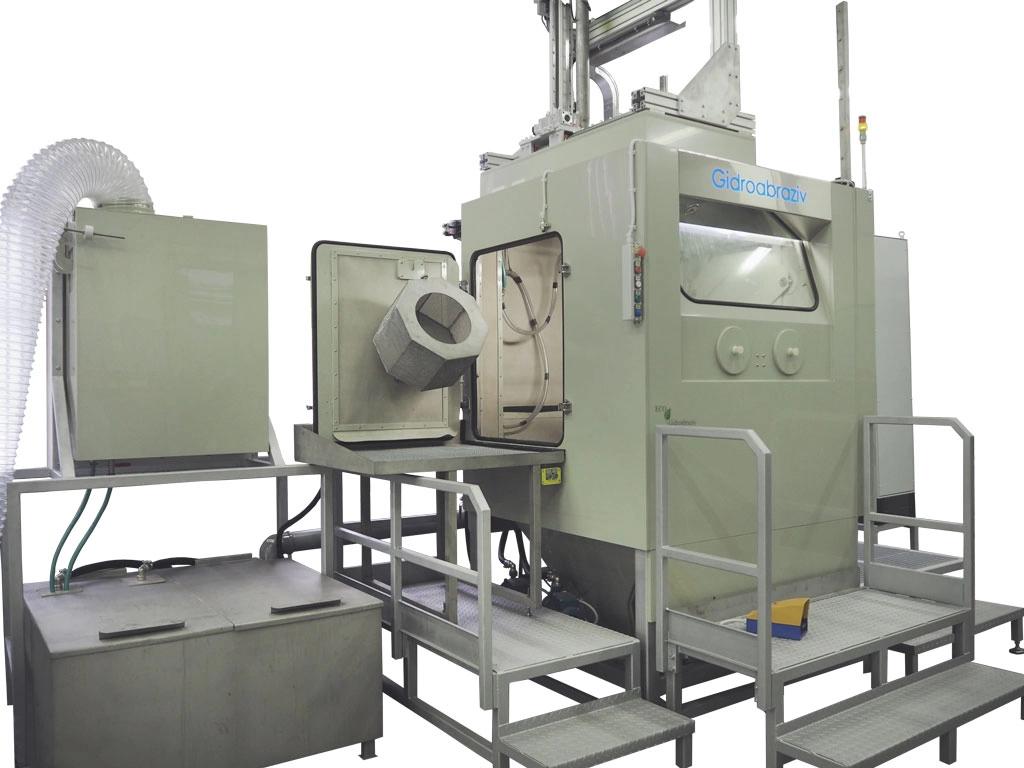

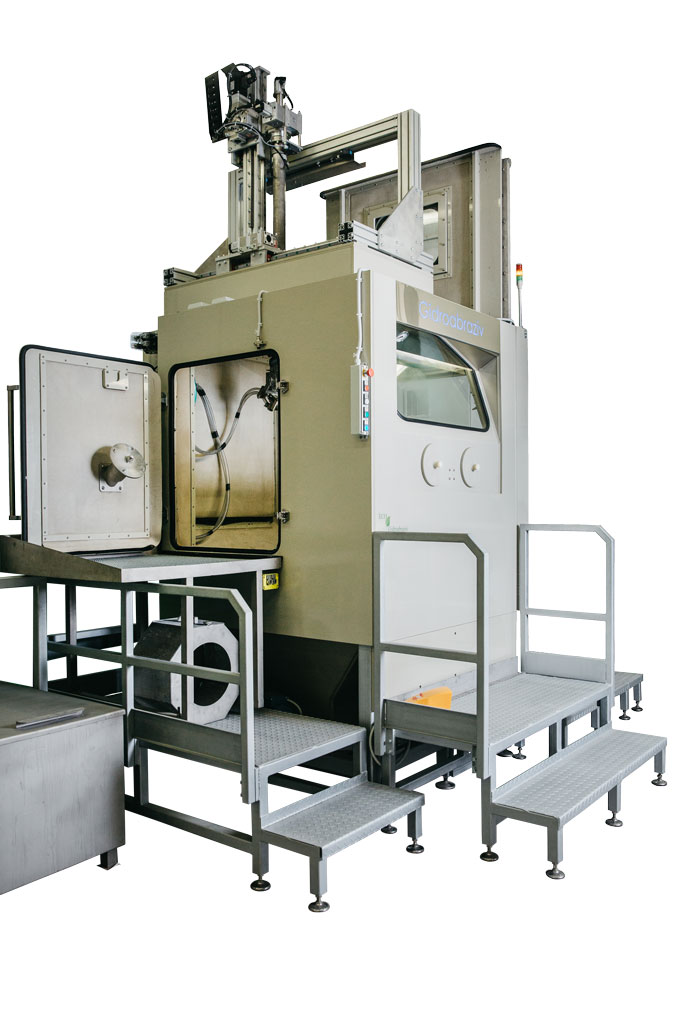

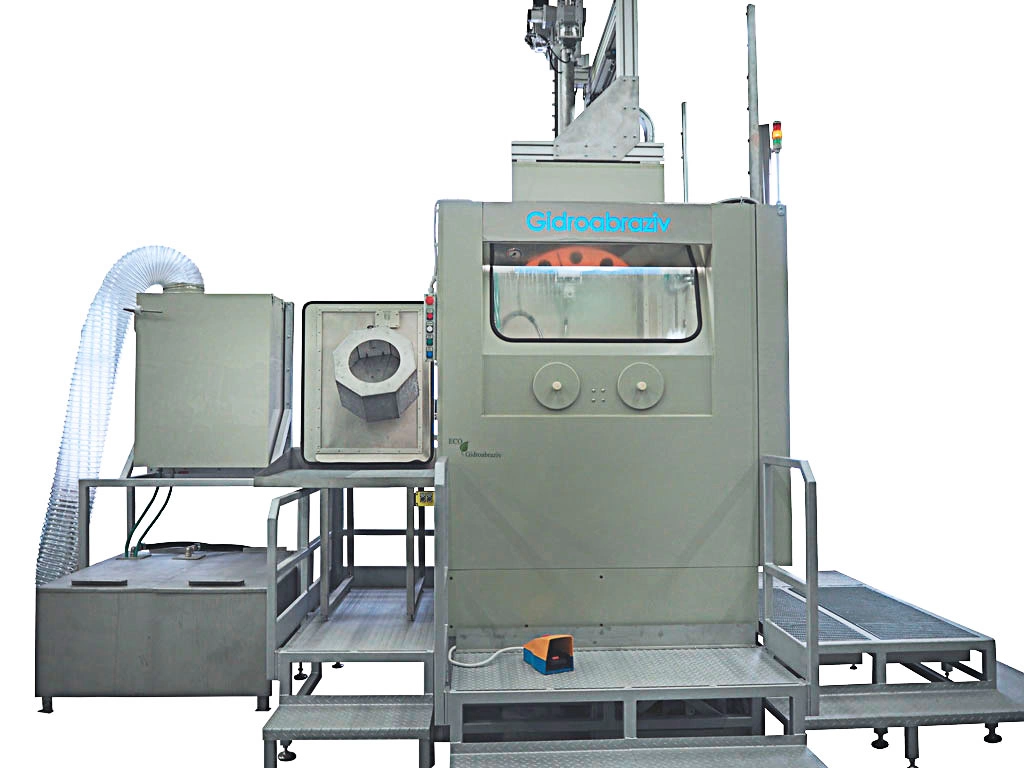

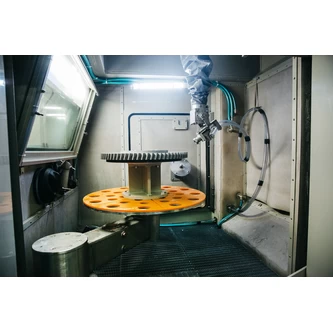

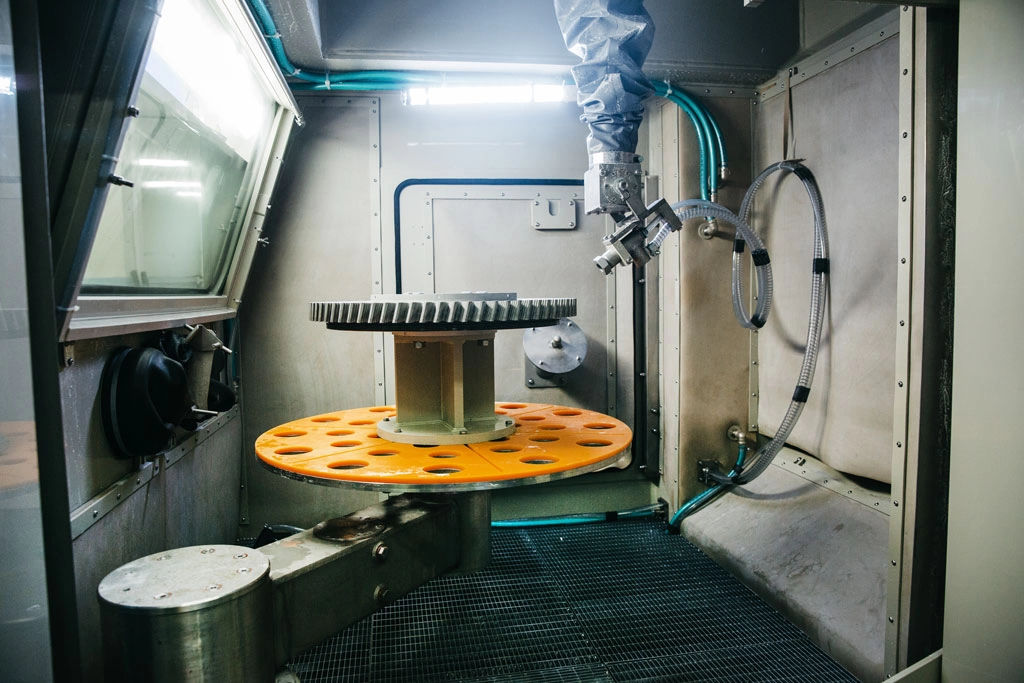

Установка состоит из рабочей камеры, манипулятора, выездного на рычаге вращающегося  стола, галтовочного барабана, шламосборника, блока очистки отработанного воздуха. Манипулятор имеет 4 управляемые оси (X,Y,Z,B – угол наклона сопла), 5-я ось стол-позиционер с планшайбой.

Установка оснащена системой регулирования интенсивности гидроабразивной струи, контролем за дозировкой и пропорциями смеси, системой очистки и фильтрации суспензии от шлама и расколотых частиц, организован кругооборот суспензии, качественная вентиляция с очисткой отработанного воздуха до норм ПДК, низкий уровень шума, экологическое исполнение.
