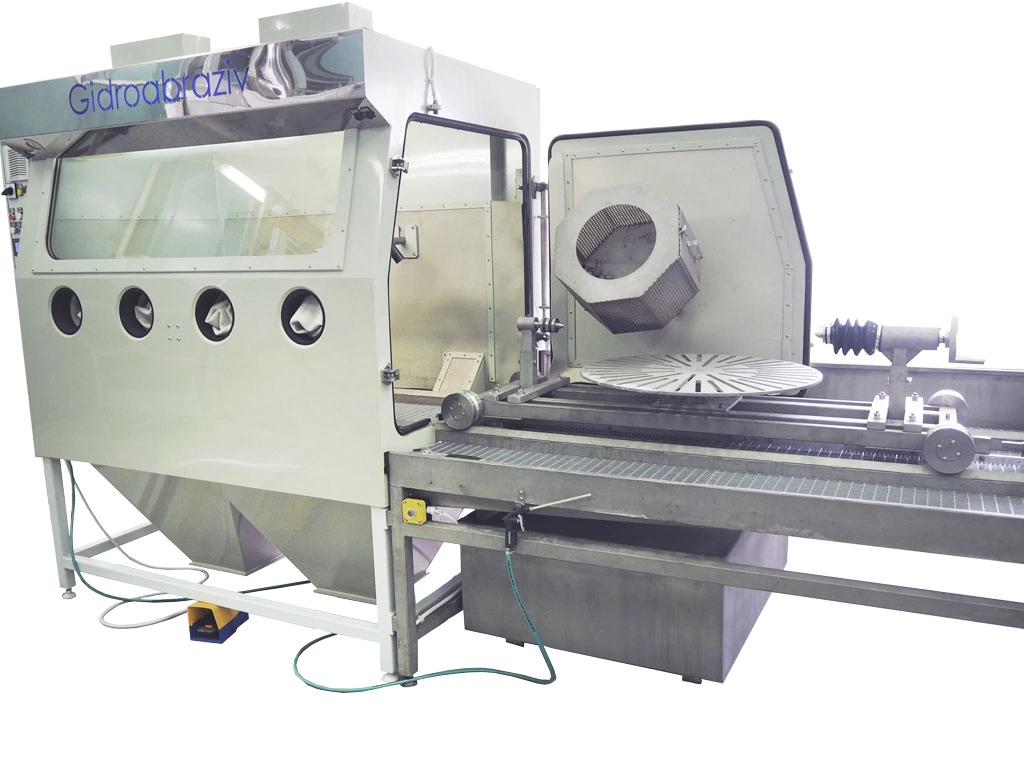

Установка гидроабразивной обработки с выездным столом, центрами и галтовочным барабаном КС-140СГД
Описание

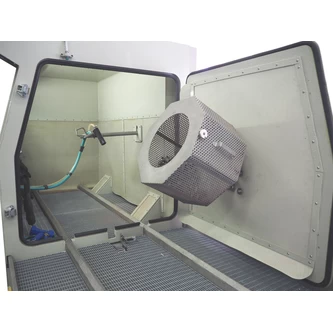

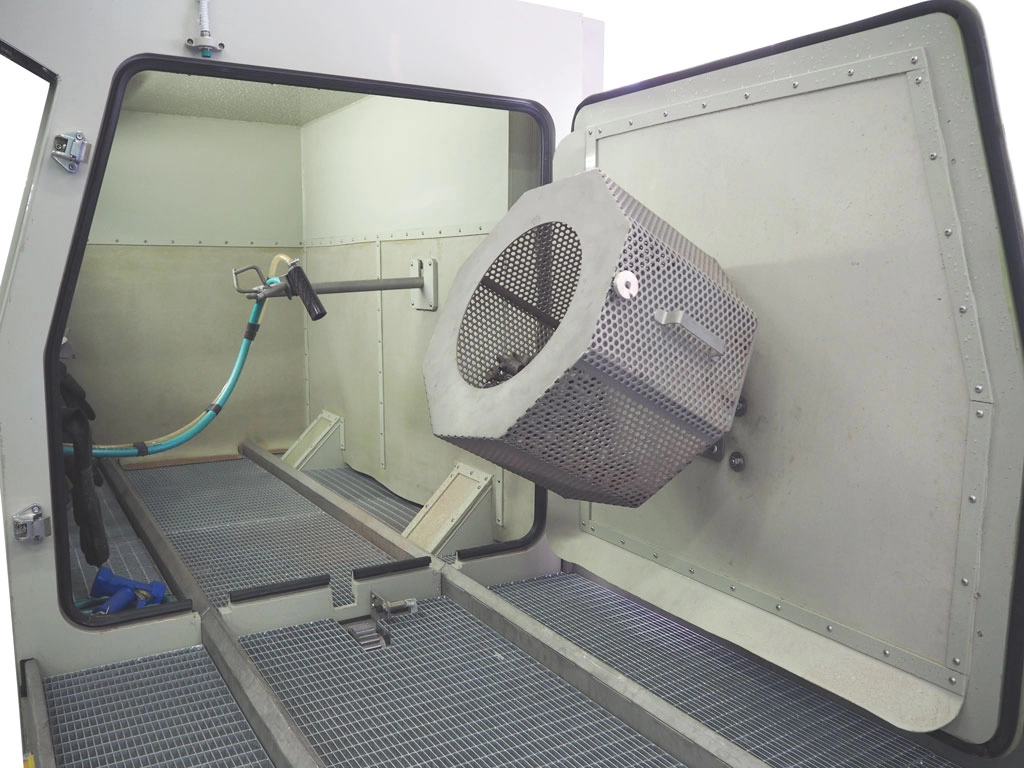

Установка гидроабразивной обработки, очистки, КС-140СГД предназначена для ручной струйной гидроабразивной обработки, очистки, изделий на ручном вращающемся столе, либо в центрах расположенных на тележке, через четыре резиновых перчаточных порта, и автоматизированной массовой очистки мелких деталей в галтовочном барабане расположенном на двери с целью удаления нагара, эксплуатационных загрязнений, окалины после термообработки, ржавчины, снятия старых покрытий, подготовки поверхности к нанесению покрытия.
Предназначена для струйной ручной обработки изделий установленных на вращающемся столе либо в центрах, расположенных на тележке, через четыре резиновых перчаточных порта, и для массовой обработки мелких изделий в автоматическом галтовочном барабане.
Установка имеет в своем составе автоматизированную тележку, ручной вращающийся стол, центра для обработки длинномерных тел вращения, набор галтовочных барабанов, обладает системой регулирования интенсивности гидроабразивной струи, системой очистки и фильтрации суспензии от шлама и расколотых частиц, организован кругооборот суспензии, качественная вентиляция с очисткой отработанного воздуха до норм ПДК, низкий уровень шума, экологическое исполнение.
Характеристики
| Габариты установки, ДхШхВ |
4700 х 1700 х 3900 мм |
| Размеры рабочей зоны, ДхШхВ |
2200 х 1130 х 1080 мм |
| Дверной проем, ШхВ |
1030 х 1020 мм |
| Галтовочный барабан, ДхВ |
Макс. d=500 мм, h=400 мм |
| Максимальный размер деталей обрабатываемых в галтовочном барабане |
50 мм |
| Грузоподъемность галтовочного барабана |
m=25 кг |
| Максимальные размеры обрабатываемой детали на столе |
d=800 мм, h=900 мм |
| Максимальные размеры обрабатываемой детали в центрах |
l=2000 мм, d=600 мм |
| Максимальная масса обрабатываемой детали |
150 кг |
| Потребляемая электрическая мощность |
4 кВт |
| Степень очистки |
Sa3 |
| Потребляемый сжатый воздух |
0,6 МПа/5 м.куб/мин |
| Получаемая шероховатость |
Ra 4,5 – 1,2 |
