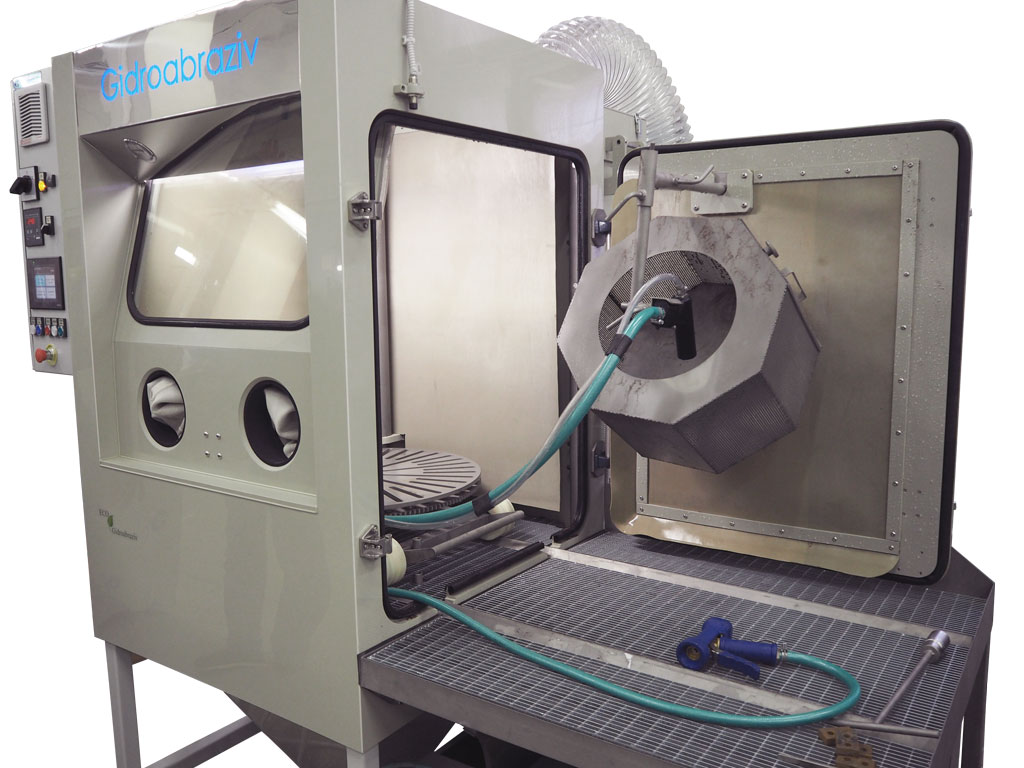

Установка гидроабразивной очистки с автоматическим столом и галтовочным барабаном КС-100ВСГД
Описание
Установка гидроабразивной очистки КС-100ВСГД предназначена для удаления в ручном режиме с поверхности изделий окалины, ржавчины, окисных пленок, следов СОЖ, последствий термообработки и мех. обработки до получения качества чистоты Sa3, матирования, а также снижения шероховатости, ликвидации центров будущих растрескиваний, для подготовки поверхности деталей под нанесение покрытий, гальванику, цинкование. Благодаря сменным технологическим конусам установка позволяет работать на быстросменяемых различных видах абразивов.

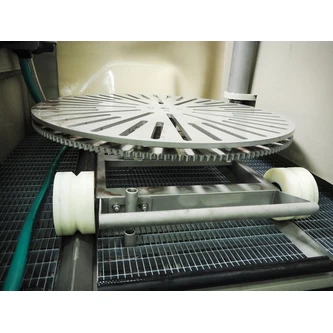

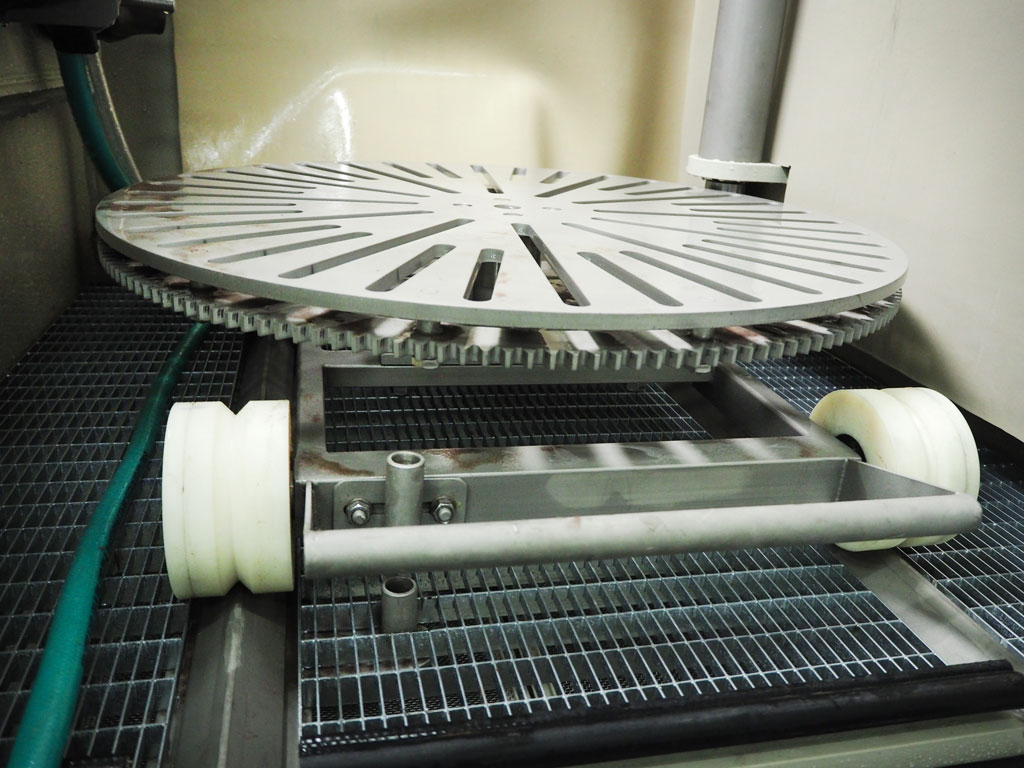

Установка комплектуется ручной выкатной тележкой с вращающимся столом с электроприводом, набором галтовочных барабанов.
Галтовочный барабан расположен на двери, электропривод вынесен за пределы рабочей камеры.
Параметры обработки задаются на сенсорном дисплее контроллера:
- Частота вращения стола
- Частота вращения галтовочного барабана
- Время очистки в галтовочном барабане
- Время промывки в галтовочном барабане
Установка обладает системой регулирования интенсивности гидроабразивной струи, системой очистки и фильтрации суспензии от шлама и расколотых частиц, организован кругооборот суспензии, качественная вентиляция с очисткой отработанного воздуха до норм ПДК, низкий уровень шума, экологическое исполнение.
Характеристики
| Габариты установки, ДхШхВ |
2350 х 1750 х 2300 мм |
| Размеры рабочей зоны, ДхШхВ |
970 х 760 х 1200 мм |
| Дверной проем, ШхВ |
990 х 790 мм |
| Галтовочный барабан, ДхВ |
Макс. d=500 мм, h=400 мм |
| Максимальный размер деталей обрабатываемых в галтовочном барабане |
50 мм |
| Грузоподъемность галтовочного барабана |
m=25 кг |
| Максимальные размеры обрабатываемой детали на столе |
d=700 мм, h=700 мм |
| Максимальная масса обрабатываемой детали на столе |
80 кг |
| Потребляемая электрическая мощность |
4 кВт |
| Степень очистки |
Sa3 |
| Потребляемый сжатый воздух |
0,6 МПа/5 м.куб/мин |
| Получаемая шероховатость |
Ra 4,5 – 1,2 |
