Обитаемая камера ОК
Описание

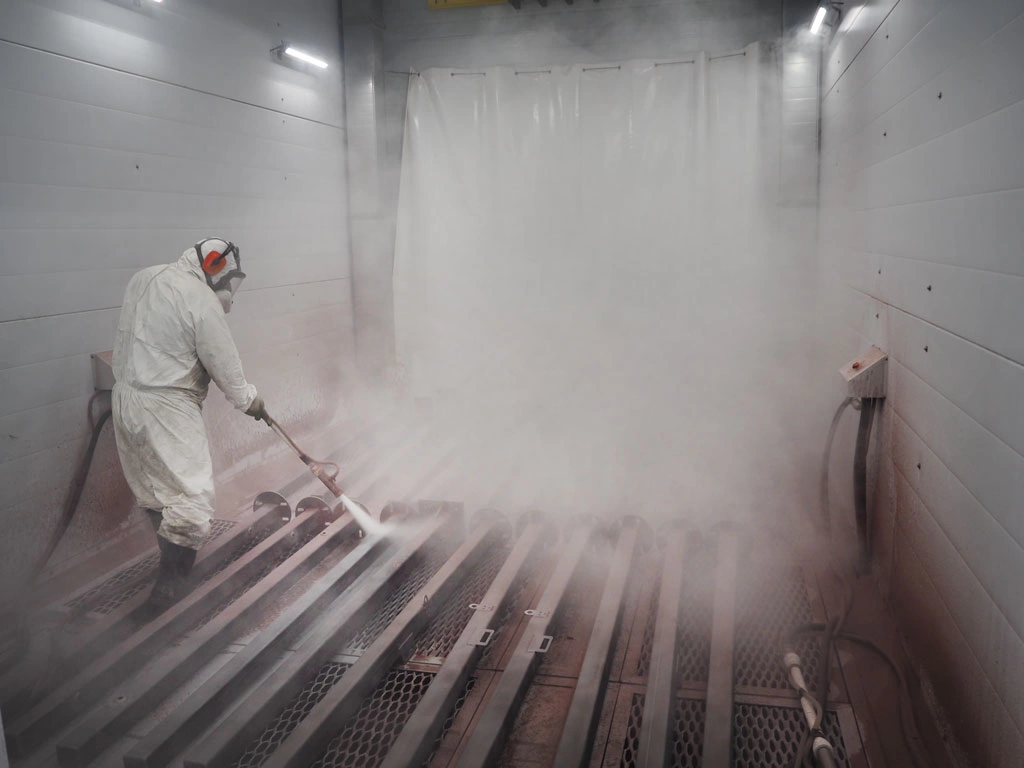

Обитаемая камера гидроабразивной очистки ОК проходного (ОКПТ), либо тупикового (ОКТТ) типа, однопостовая, либо двухпостовая (с возможностью работы 2-х операторов), предназначена для гидроабразивной очистки крупногабаритных изделий от эксплуатационных загрязнений, окалины, ржавчины, окисных пленок, цветов побежалости, смазки, старого покрытия, для подготовки поверхности под нанесение покрытия, окраску, с непосредственным участием оператора в зоне обработки.
Камера состоит из наземной и подземной частей:

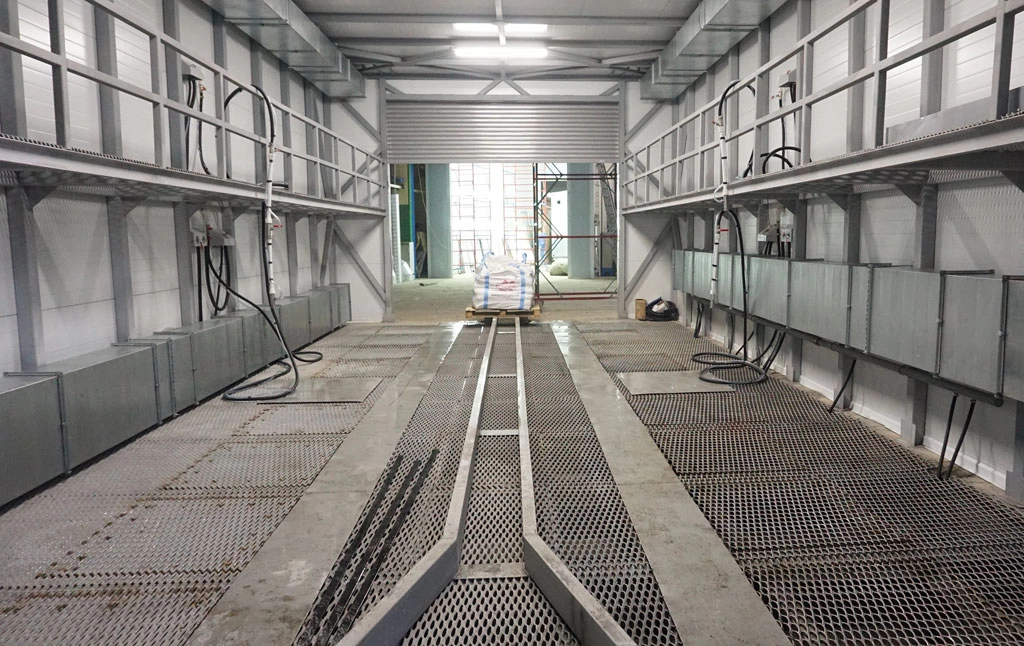

- Подземная часть расположена в приямке и представляет собой набор технологических конусов.

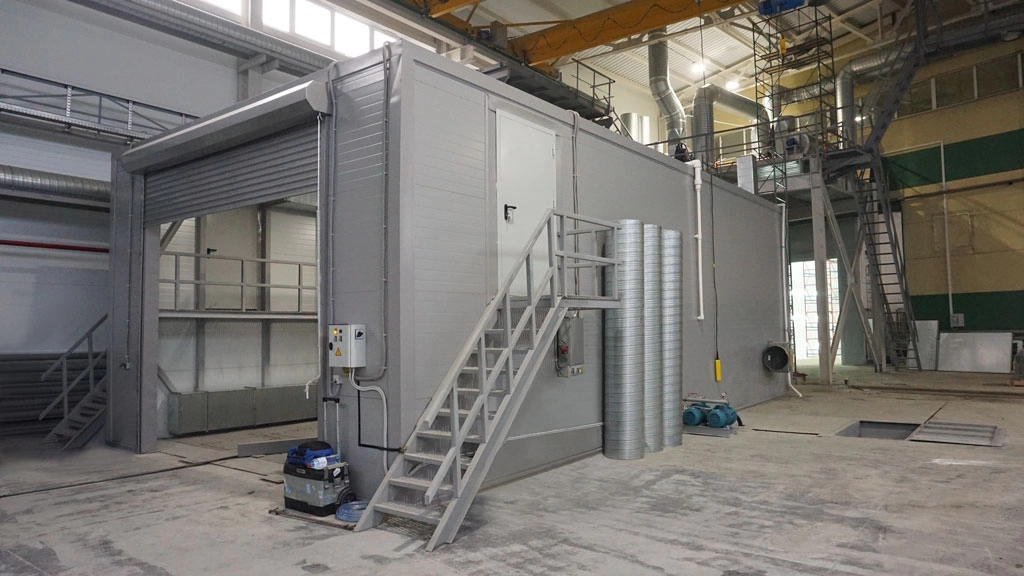

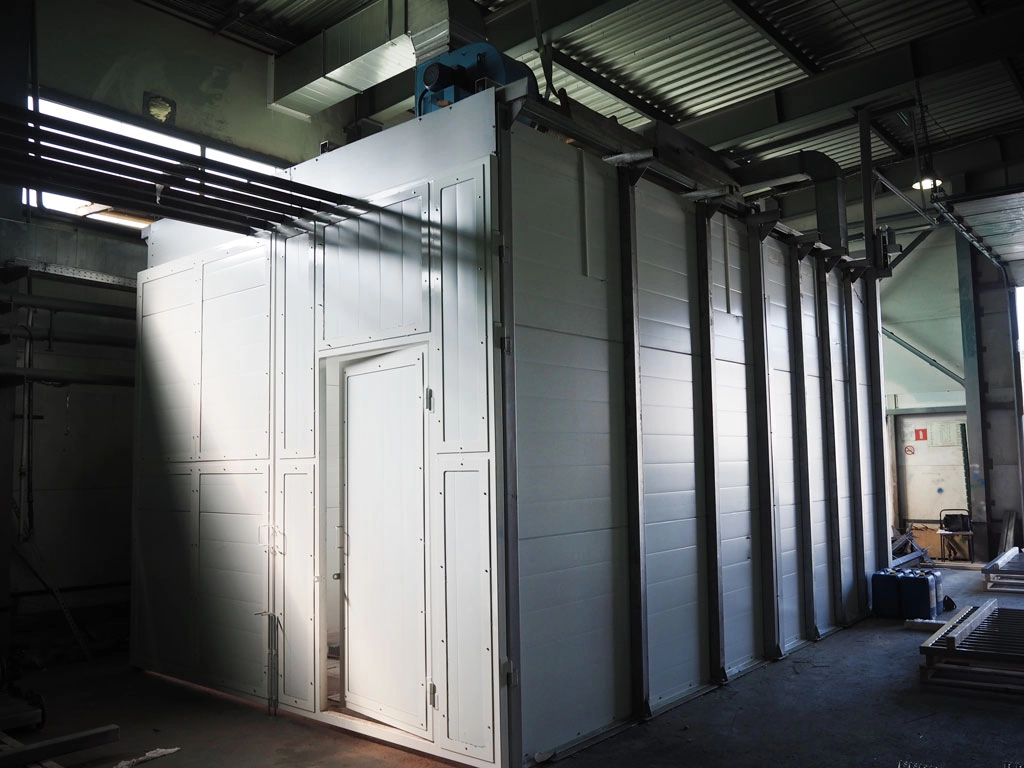

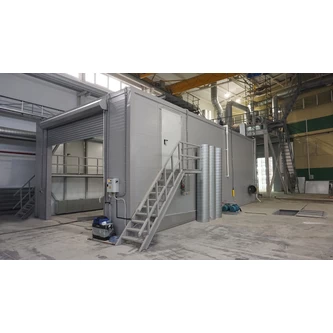

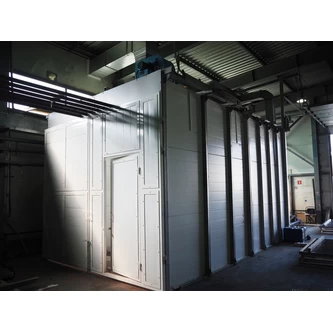

Площадь рабочего участка камеры набирается из необходимого четного количества конусов. - Наземная часть представляет собой объемный каркас из профильной трубы обшитый сендвич-панелями.
В состав камеры входят приточно-вытяжная вентиляция, шламосборник, насосная станция, шкаф управления, гидропневмосхема, сопловые аппараты.
Камера имеет законченное решение: замкнутый цикл воды и абразива, вентиляция, шламосборник.
В состав камеры входят приточно-вытяжная вентиляция, шламосборник, насосная станция, шкаф управления, гидропневмосхема, сопловые аппараты.
Для обеспечения работоспособности необходим подвод сжатого воздуха, электроэнергии, разовая заправка водой и абразивом.
Характеристики
| Габариты камеры, ДхШхВ |
от (4000 х 4000 х 3000) мм до (12000 х 6000) х 5000) мм, по согласованию с Заказчиком |
| Максимальная масса обрабатываемой детали |
до 10 000 кг |
| Потребляемая электрическая мощность |
до 30 кВт |
| Степень очистки |
Sa3 |
| Получаемая шероховатость |
Ra 4.5-1,6 |
| Температура окружающего воздуха |
+10 град. С |
| Производительность очистки на одно сопло |
до 8 м.кв./час |
| Потребляемый сжатый воздух , макс, на 1 сопло |
0,6МПа/5м.куб/мин |
| Потребляемый сжатый воздух , макс, на 2 сопла |
0,6МПа/10м.куб/мин |
| Ширина пятна очистки 1 сопла с качеством Sa3 |
40 мм |
| Скорость очистки с качеством Sa3 |
80 мм/сек |
| Cтойкость сопла |
2000 час |
| Количество постов очистки |
1-2 шт |
| Общий объем воды |
до 10 м.куб |
| Безвозвратные потери воды |
2-5 л/час |
| Разовая загрузка абразива |
2000 кг |
| Безвозвратные потери абразива |
2-3 кг/час |
| Уровень шума за пределами камеры |
80 дБ |
