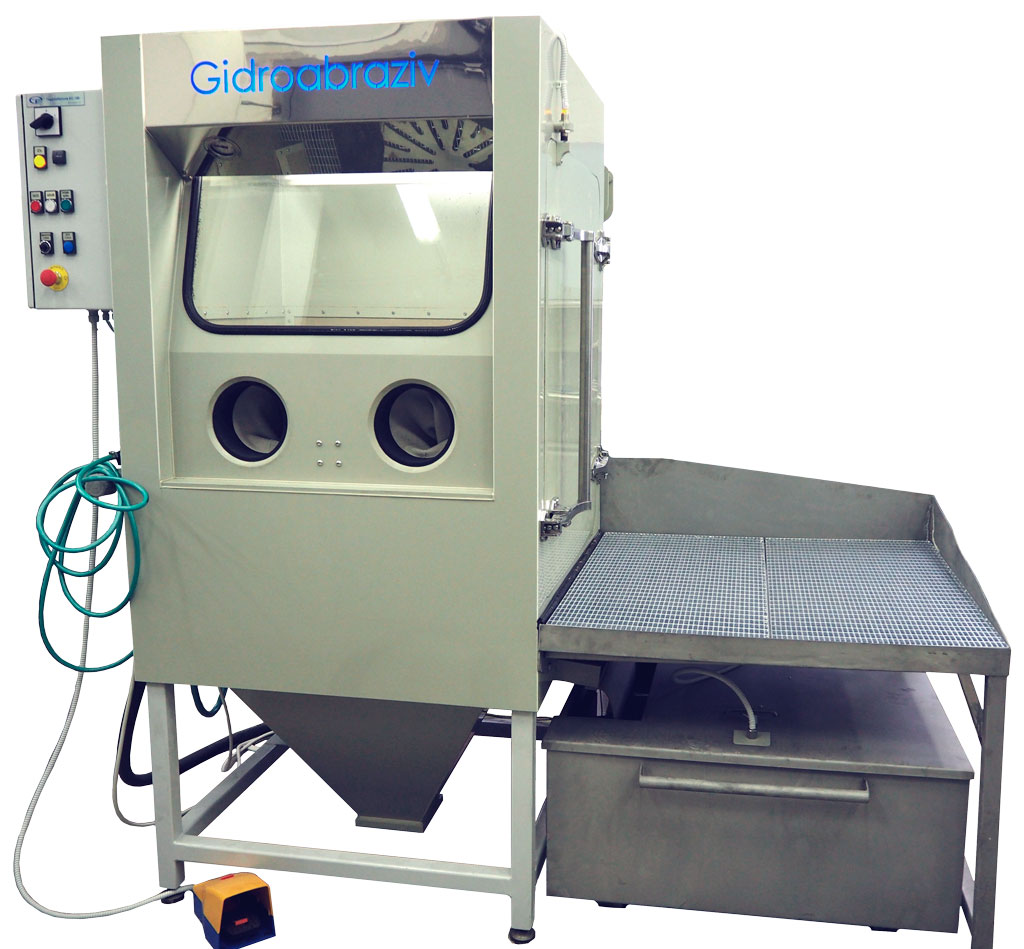

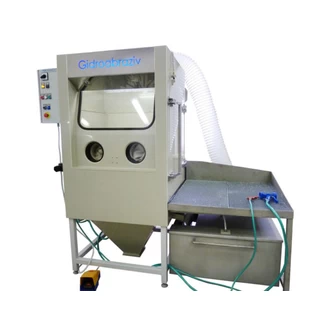

Установка гидроабразивной очистки КС-100
Описание

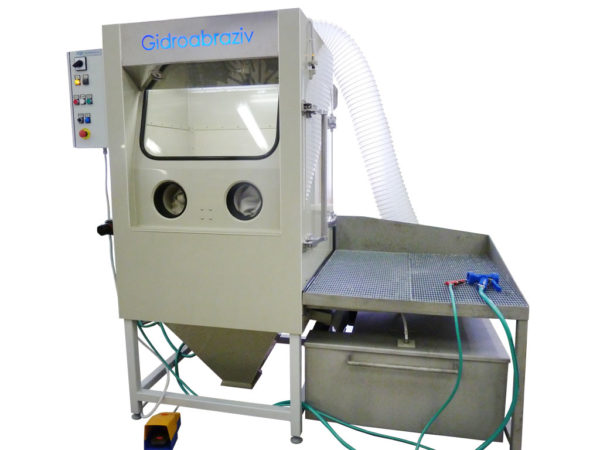

Установка гидроабразивной очистки КС-100, герметичная, с замкнутым циклом технологической среды, предназначена для удаления в ручном режиме с поверхности изделий нагара, окалины, ржавчины, окисных пленок, следов СОЖ, последствий термообработки и мех. обработки до получения качества чистоты Sa3, придания внешнего вида, матирования, сатинирования, а также снижения шероховатости, ликвидации центров будущих растрескиваний, для подготовки поверхности деталей под нанесение покрытий, гальванику, цинкование, полирование.

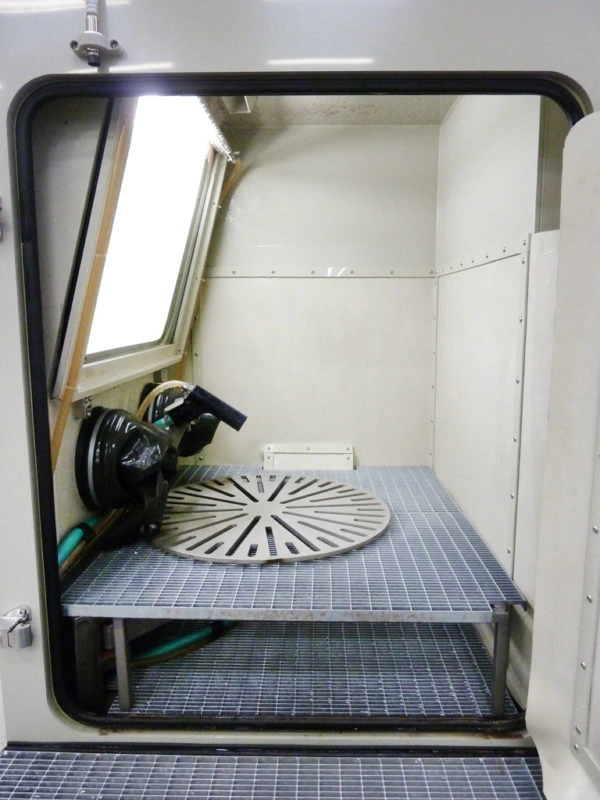

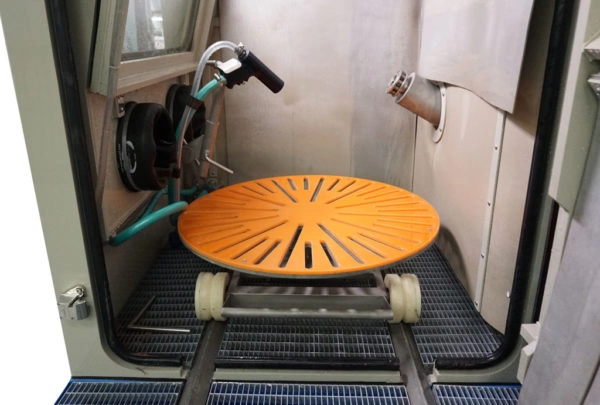

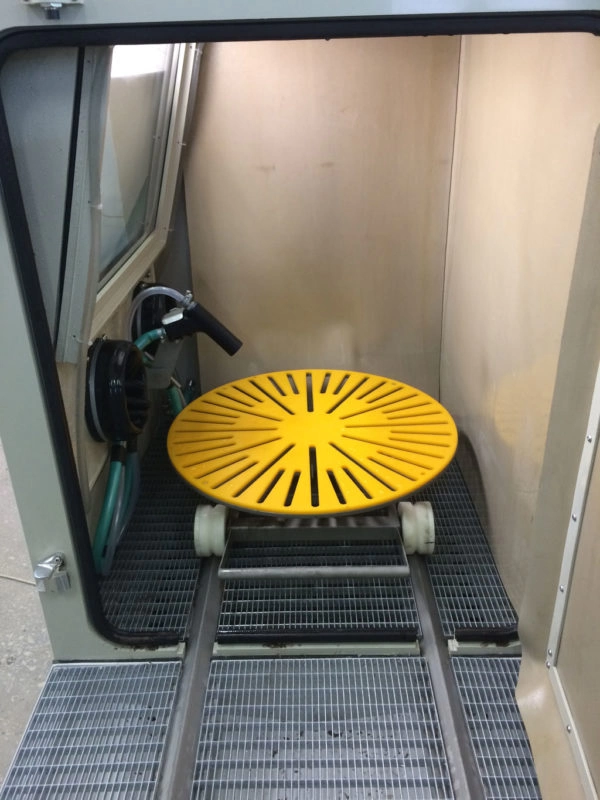

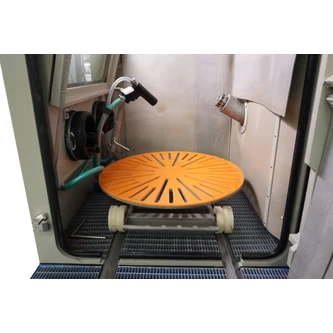

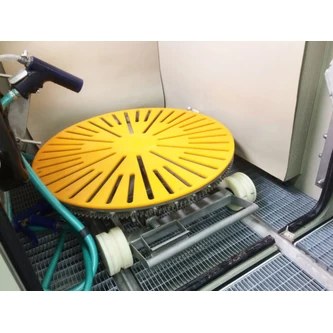

Установка имеет кругооборот воды, абразива, хим. присадок с непрерывным шламоотделением, выездной на рычаге вращающийся столик, регулировку интенсивности гидроабразивной струи, настройку концентрации абразива в суспензии, подогрев воды, качественную очистку отработанного воздуха до норм ПДК, низкий уровень шума.
Модификации установок
КС-100СК имеет сменные технологические трихтеры и позволяет работать на быстросменяемых абразивах с минимальным временем переключения с одного абразива на другой. Данная технологическая схема позволяет грубым абразивом убрать дефекты поверхности (рисочность, заусенцы) и мелким абразивом, либо микрошариками, снизить шероховатость поверхности.

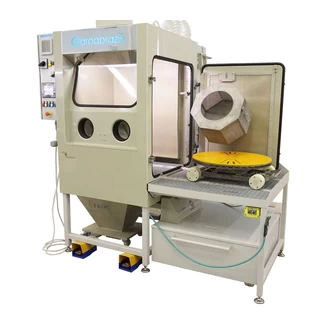

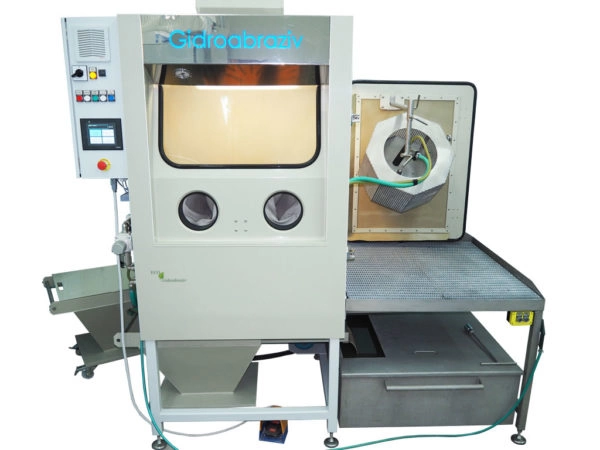

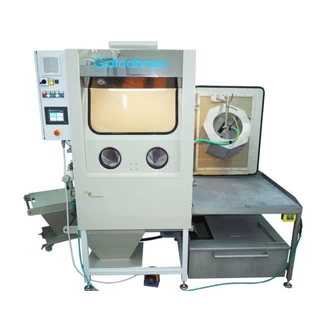

КС-100СГД предназначена для ручной обработки в перчаточных портах и массовой обработки мелких изделий в автоматизированном галтовочном барабане расположенном на двери.

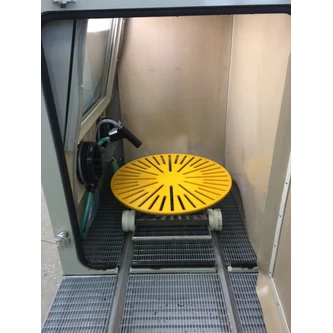

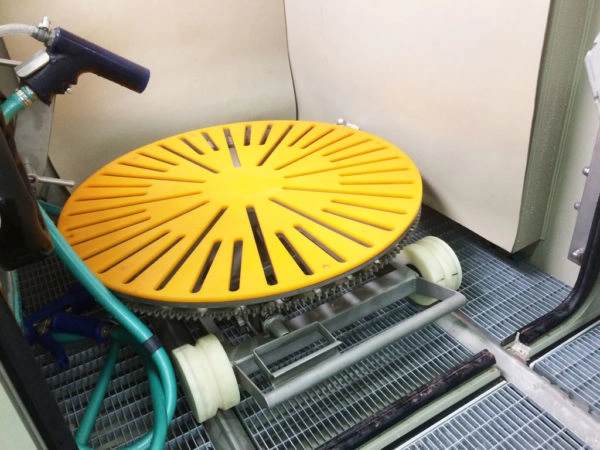

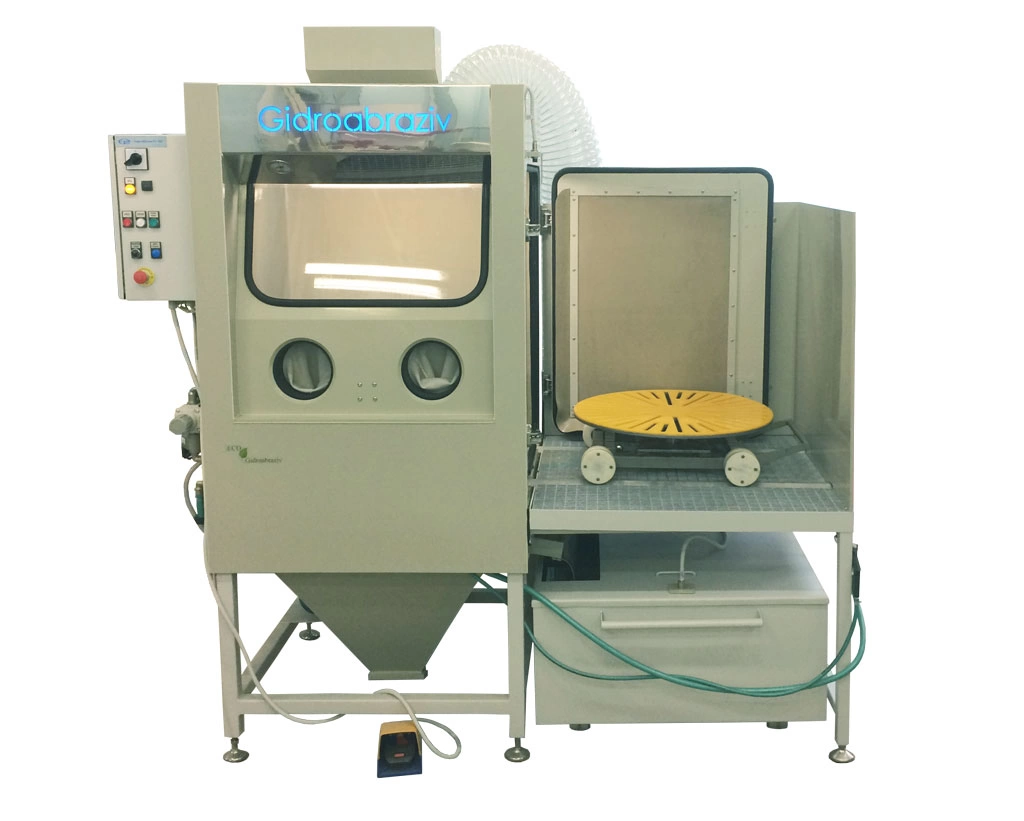

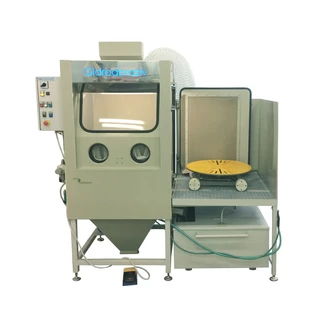

КС-100Т предназначена для ручной обработки в перчаточных портах и имеет выездной на тележке вращающийся столик повышенной грузоподъемности.

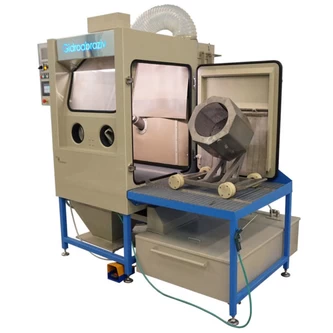

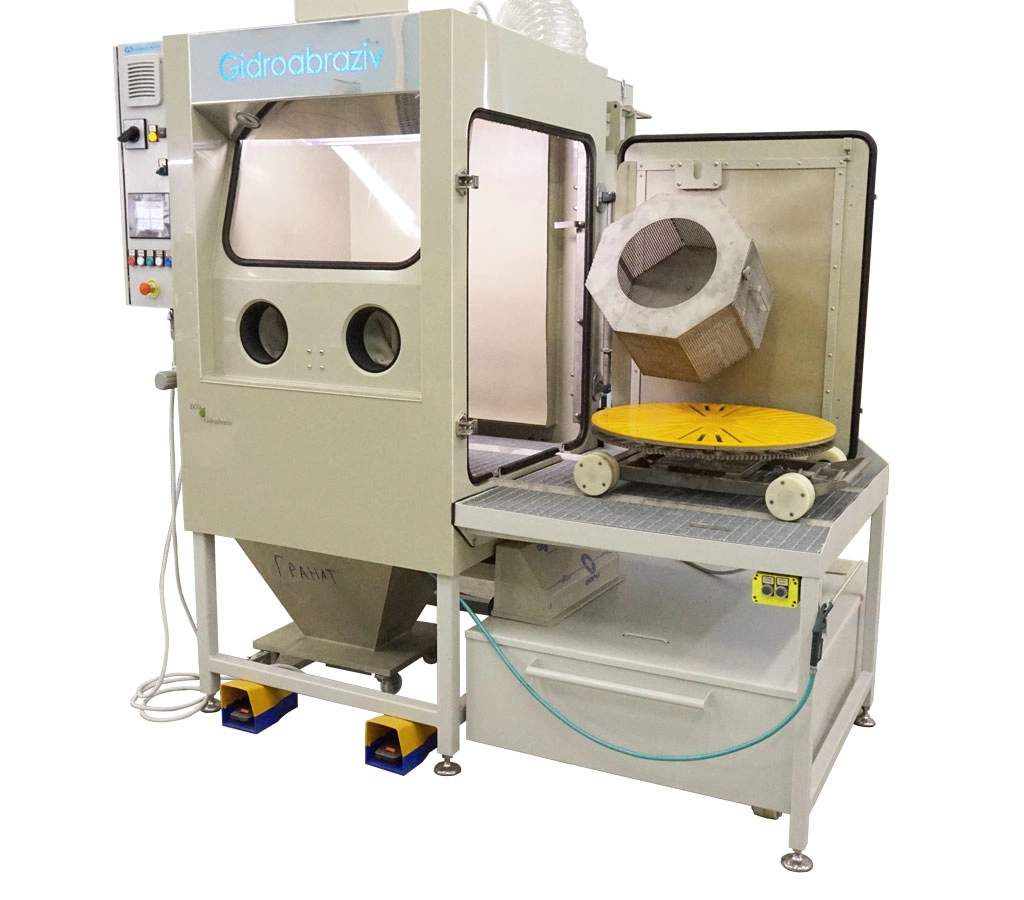

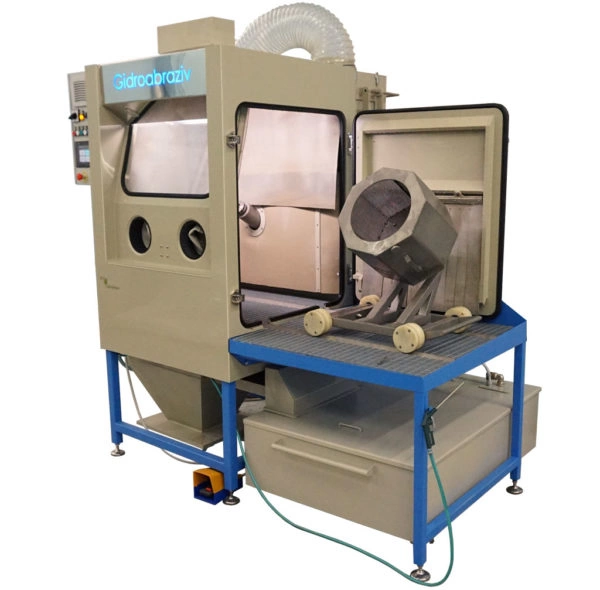

КС-100ТГ предназначена для ручной обработки в перчаточных портах на вращающемся столике на выездной тележке и массовой обработки мелких изделий в автоматизированном галтовочном барабане расположенном на отдельной выездной тележке.

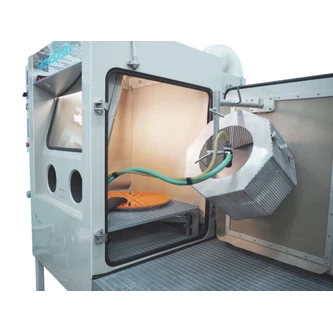

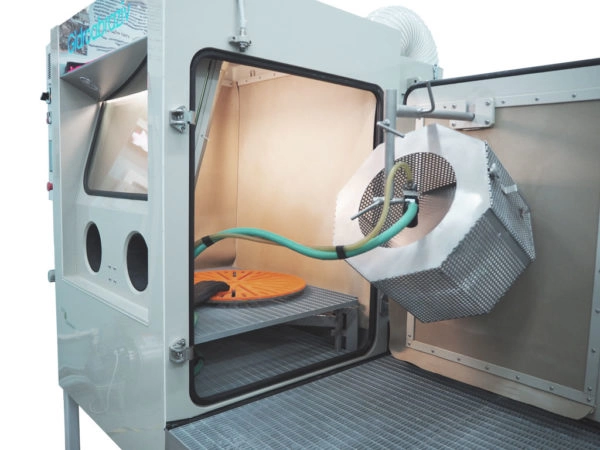

КС-100ВСГД предназначена для ручной обработки в перчаточных портах на автоматизированном вращающемся столике на выездной тележке и массовой обработки мелких изделий в автоматизированном галтовочном барабане расположенном на двери.
Характеристики
Габариты установки, ДхШхВ |
2350мм х 1430мм х 2300мм |
Размеры рабочей зоны, ДхШхВ |
950 х 760 х 1200 мм |
Дверной проем, ШхВ |
990 х 790 мм |
Галтовочный барабан, ДхВ |
100-500 мм х 100-500 мм |
Грузоподъемность галтовочного барабана |
до 20 кг |
Максимальная масса обрабатываемой детали |
100 кг |
Потребляемая электрическая мощность |
5,66 кВт |
Степень очистки |
Sa3 |
Потребляемый сжатый воздух |
0,6 МПа/5м.куб/мин |
Получаемая шероховатость |
Ra 4.5-0.8 |
