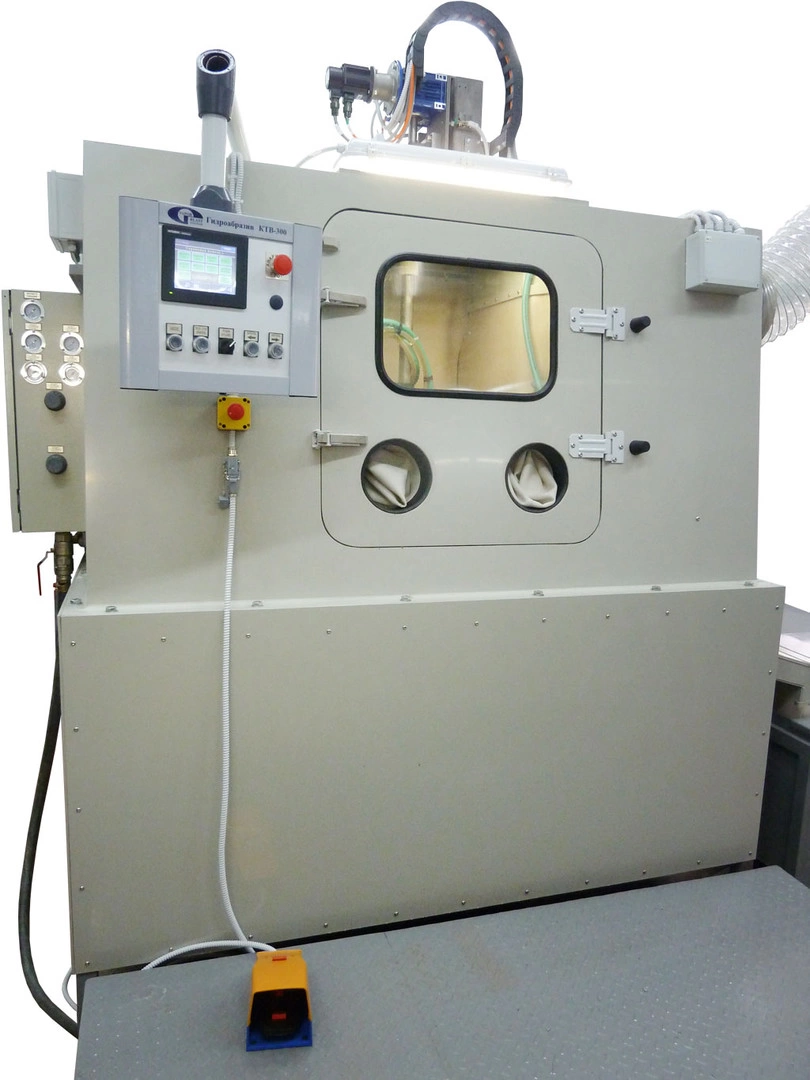

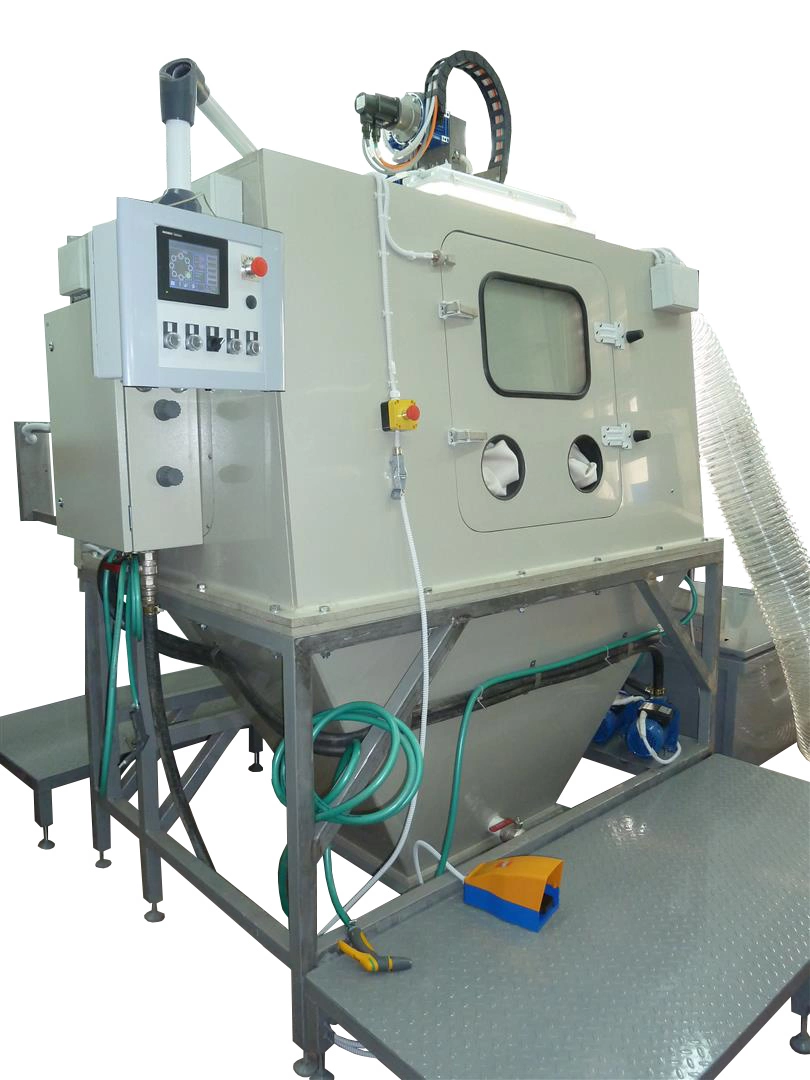

Установка гидроабразивной обработки, очистки, тел вращения КТВ-300
Описание
Установка секторного типа, с карусельным столом, герметичная, с замкнутым циклом технологической среды, обеспечивает возможность обработки любого изделия, имеющего форму тела вращения.

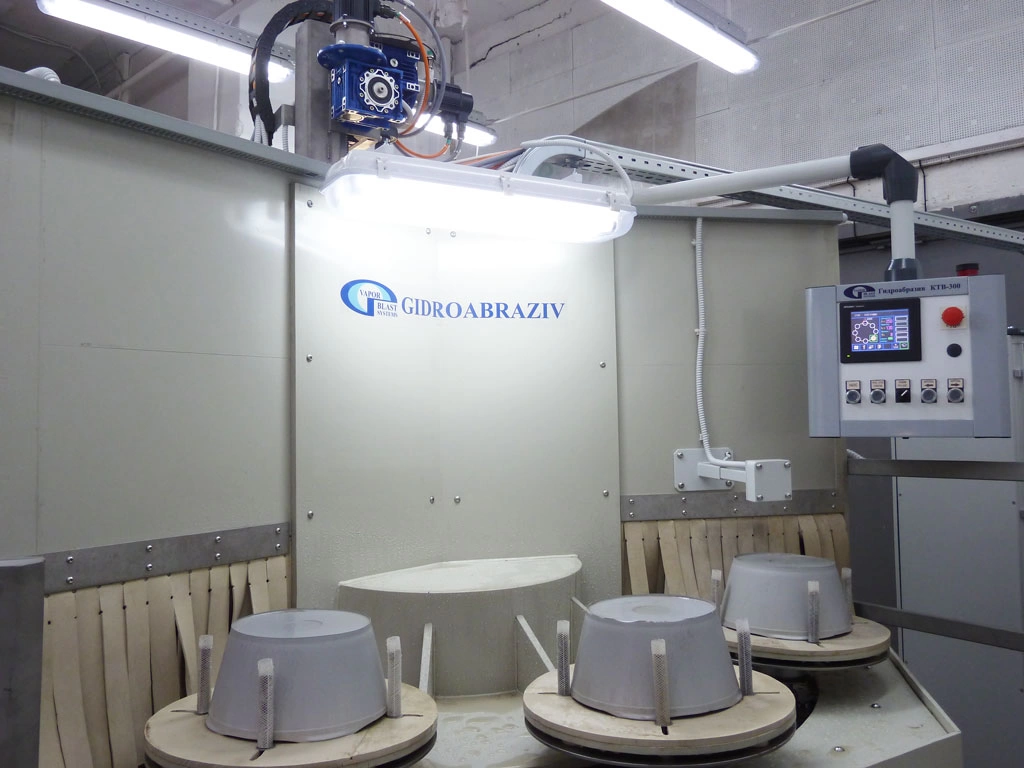

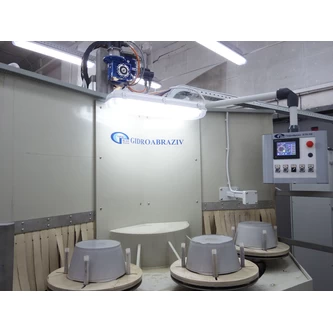

Установка представляет собой кольцевую камеру разделённую на сектора: сектор загрузки, сектор обработки, сектор промывки. Через все сектора проходит поворотный стол карусельного типа с установленными на нём вращающимися сателлитами.

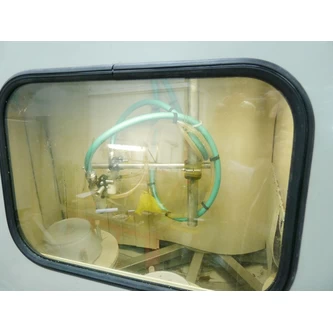

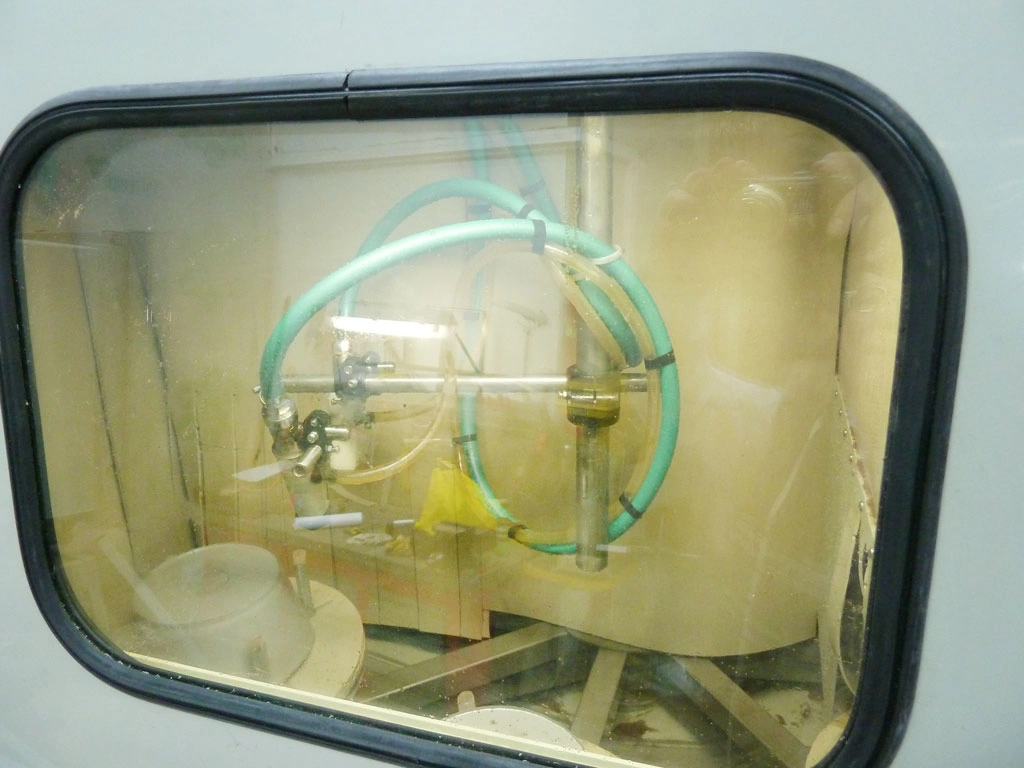

Сектор обработки имеет 2-х координатный манипулятор с двумя струйными аппаратами.
В секторе промывки происходит промывка изделия от остатков абразива и обдувка сжатым воздухом.

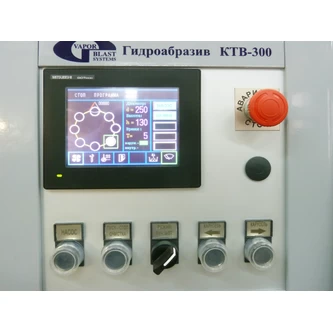

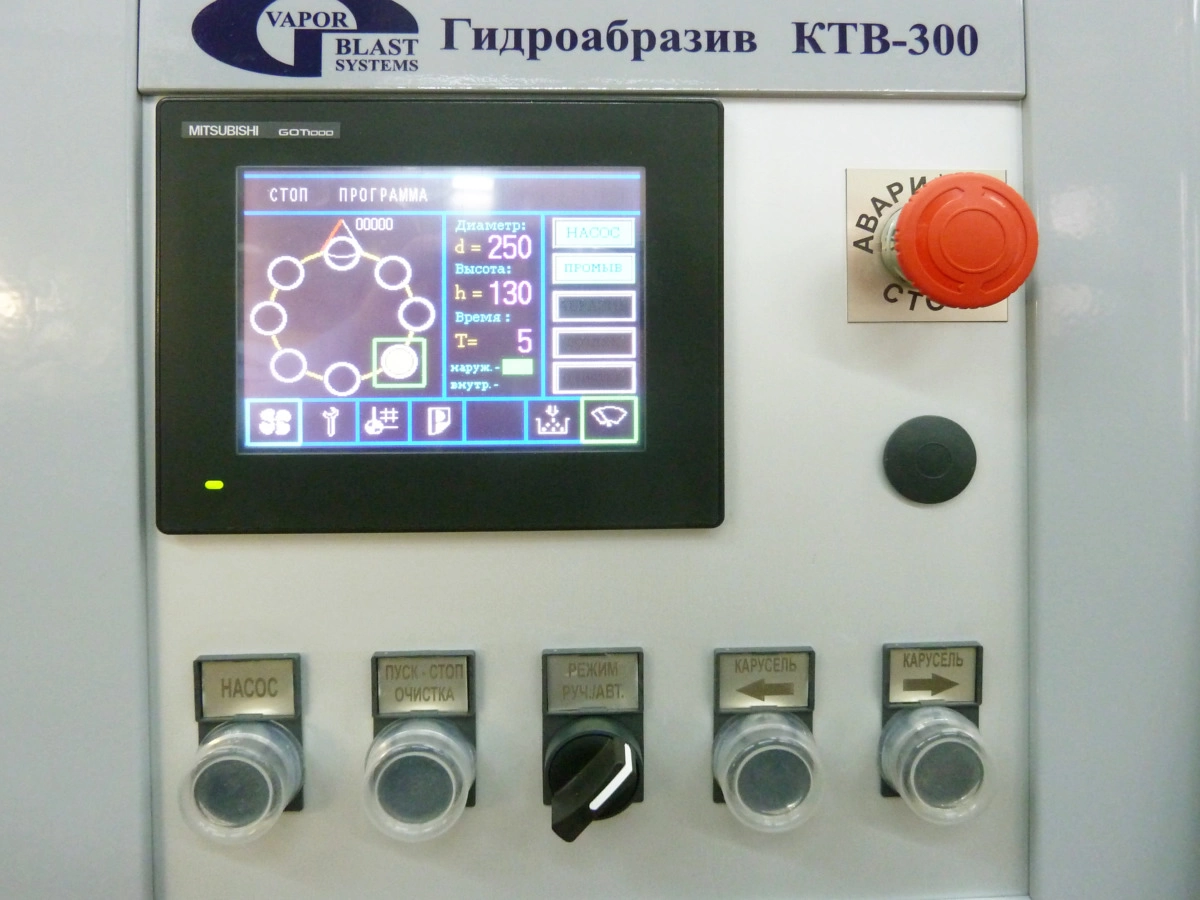

Обработка изделий осуществляется по программе в автоматическом режиме, программируемые параметры: диаметр изделия, высота изделия, скорость обработки, интенсивность гидроабразивной струи.
Характеристики
| Габариты установки, ДхШхВ | 6000 х 4000 х 3500 мм |
| Максимальные размеры обрабатываемой детали | d=400 мм, h=300 мм |
| Максимальная масса обрабатываемой детали | общий вес деталей 70 кг |
| Потребляемая электрическая мощность | 8 кВт |
| Степень очистки | Sa3 |
| Потребляемый сжатый воздух | 0,6 МПа/10 м.куб/мин |
| Получаемая шероховатость | Ra 2,5-1,6 |
| Количество сателлитов | 8 |
