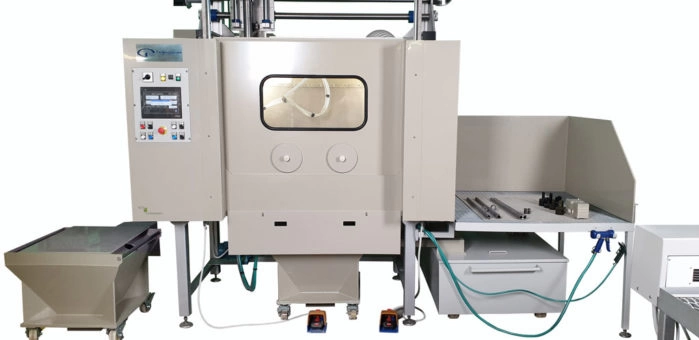

Установка гидроабразивной обработки стволов стрелкового оружия КС-120А
Описание

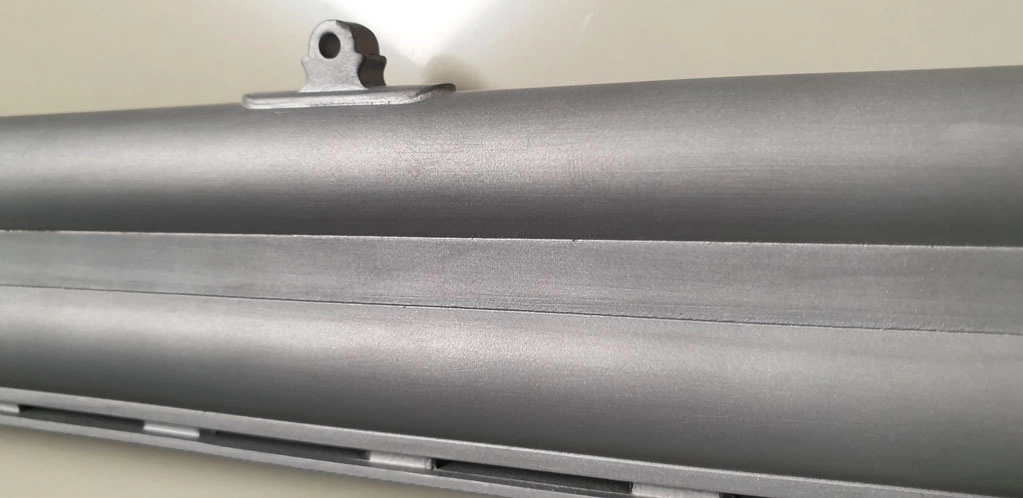

Установка гидроабразивной обработки КС-120А 4-х осевая предназначена для автоматической обработки оружейных стволов с целью ликвидации дефектов после механической обработки, снижения шероховатости, для подготовки поверхности под нанесение покрытия и полировку, гальванику, хромирование, придания матовой текстуры, а также для удаления окалины, цветов побежалости после термообработки иных деталей стрелкового оружия.

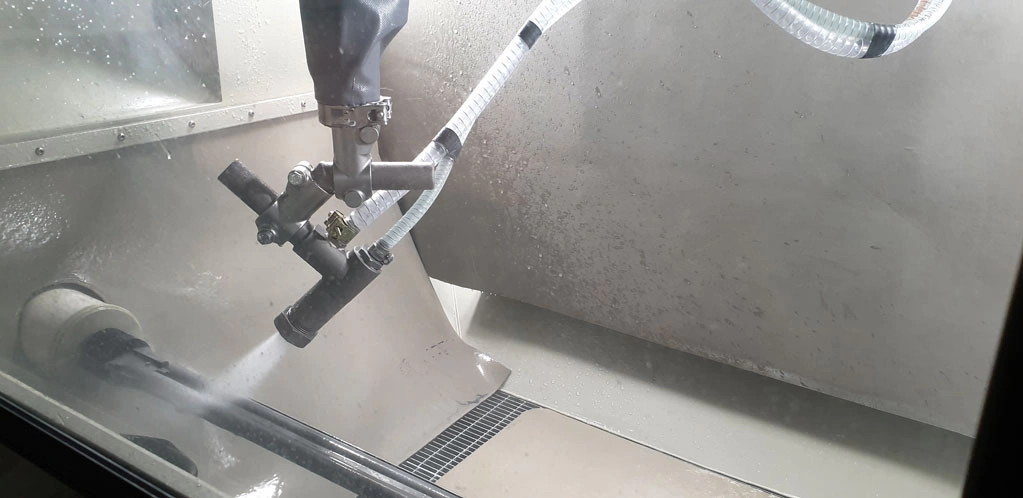

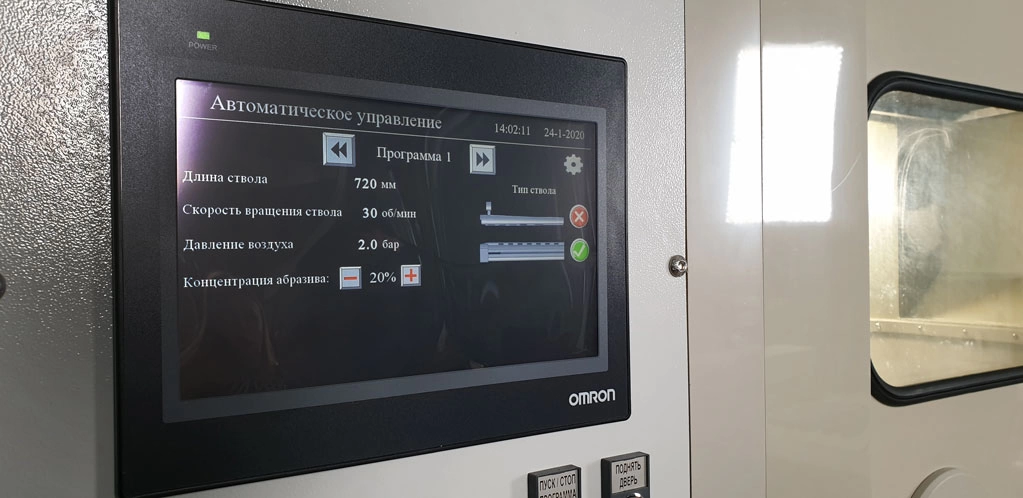

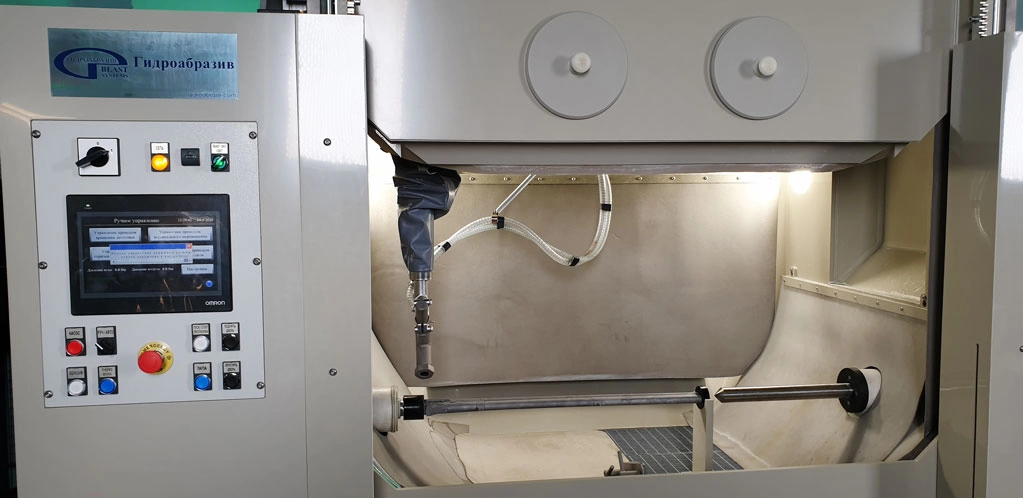

Установка гидроабразивной обработки КС-120А управляется программируемым контроллером, имеет 3-х осевой манипулятор, 4-ая ось – вращатель-позиционер изделия, зажимную пиноль, автоматическую фронтальную подъемную дверь, комплектуется сменными технологическими конусами для обработки разными абразивами. Для возможности ручной обработки установка укомплектована дополнительным струйным аппаратом.
Установка герметичная, имеет кругооборот воды и абразива, регулировку интенсивности гидроабразивной струи, систему отделения годного абразива от шлама, качественную очистку отработанного воздуха, малошумна, экологически чиста, опрятна.
Характеристики
| Габариты установки, ДхШхВ | 5000 х 1700 х3000 мм |
| Габариты рабочей зоны, ДхШхВ | 1200 х1000 х 1000 мм |
| Длина обрабатываемых стволов | 500 – 1100 мм |
| Производительность обработки стволов | 15 шт/час. |
| Максимальные размеры обрабатываемой детали на столе | 900 х 600 х 600 мм |
| Потребляемая электрическая мощность | 4 кВт |
| Потребляемый сжатый воздух | 0,7 МПа/6м.куб/мин |
| Получаемая шероховатость | Ra 1,6 – 0,7 |
| Количество управляемых осей | 4 |

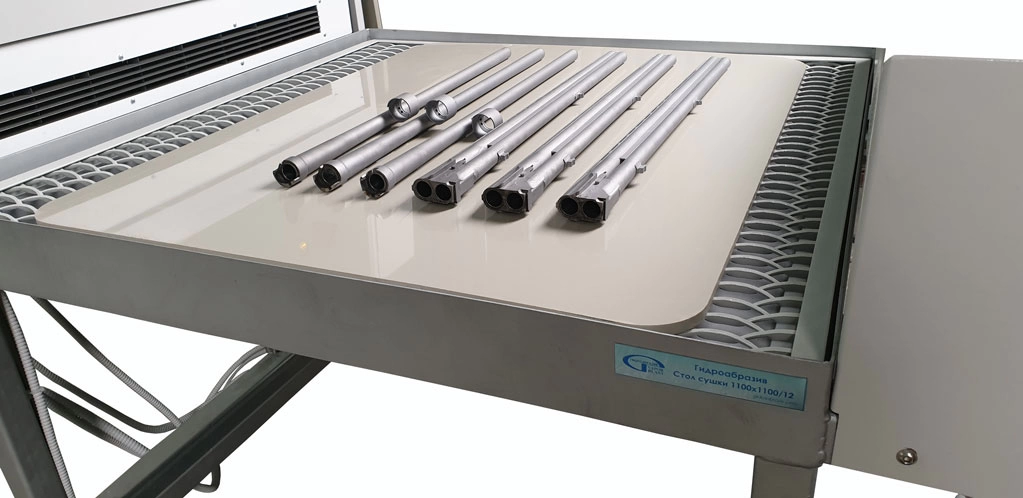

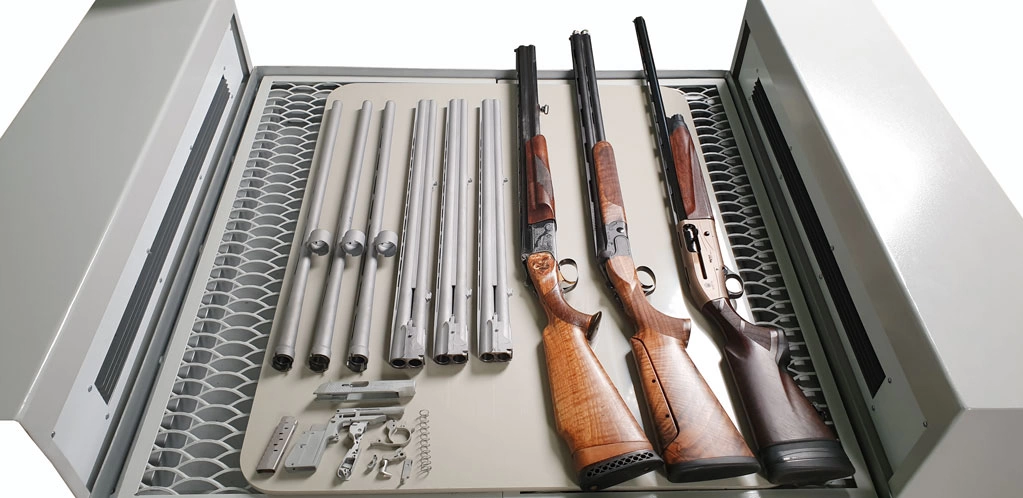

| Потребляемая электрическая мощность столом сушки | 12 кВт |
