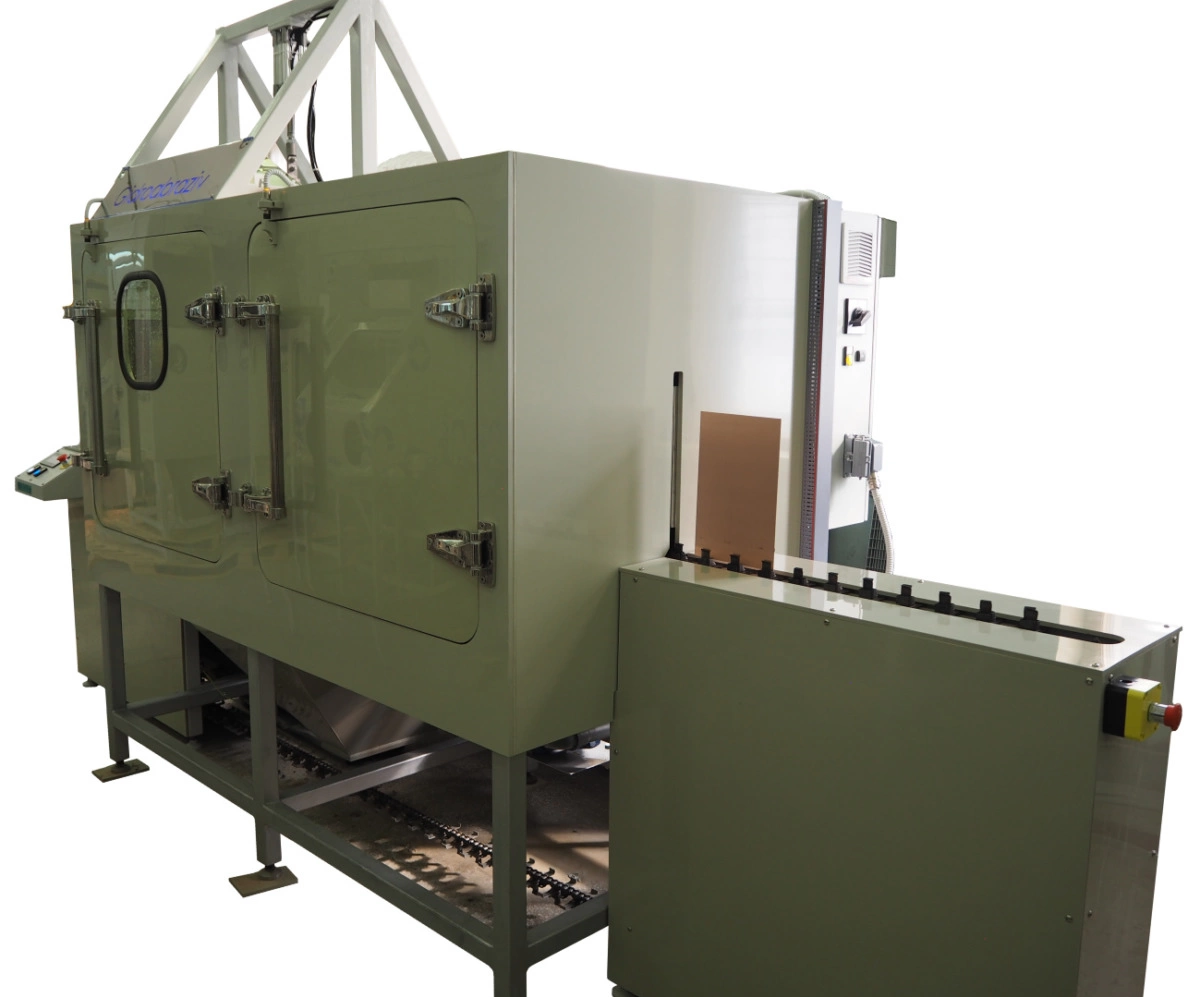

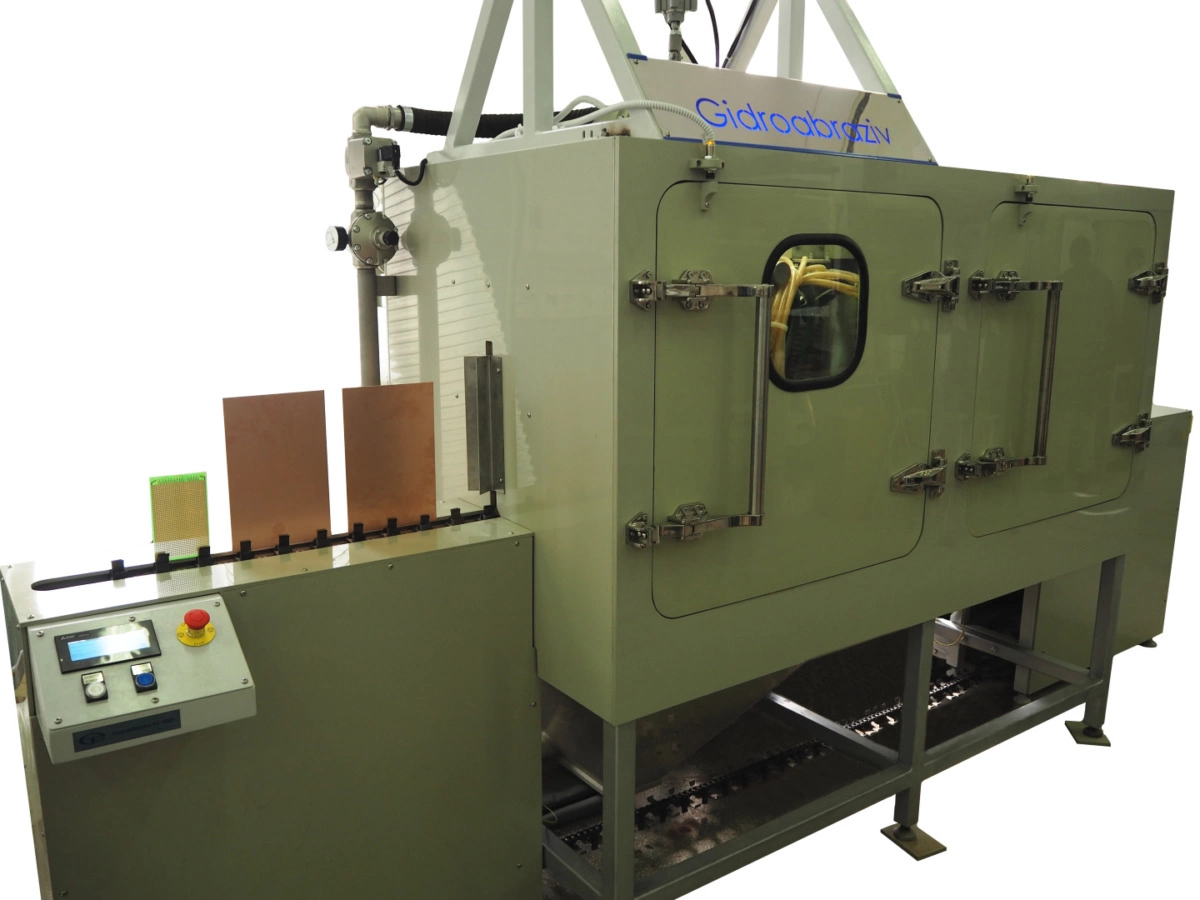

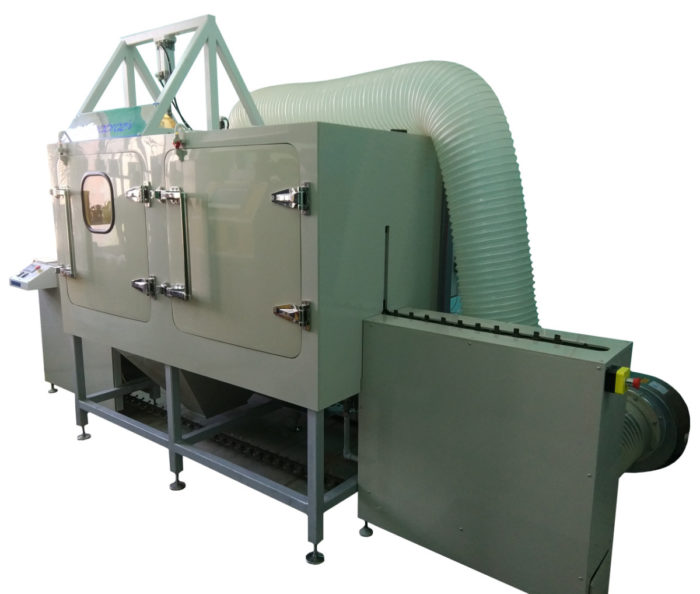

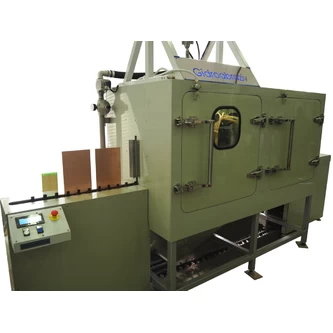

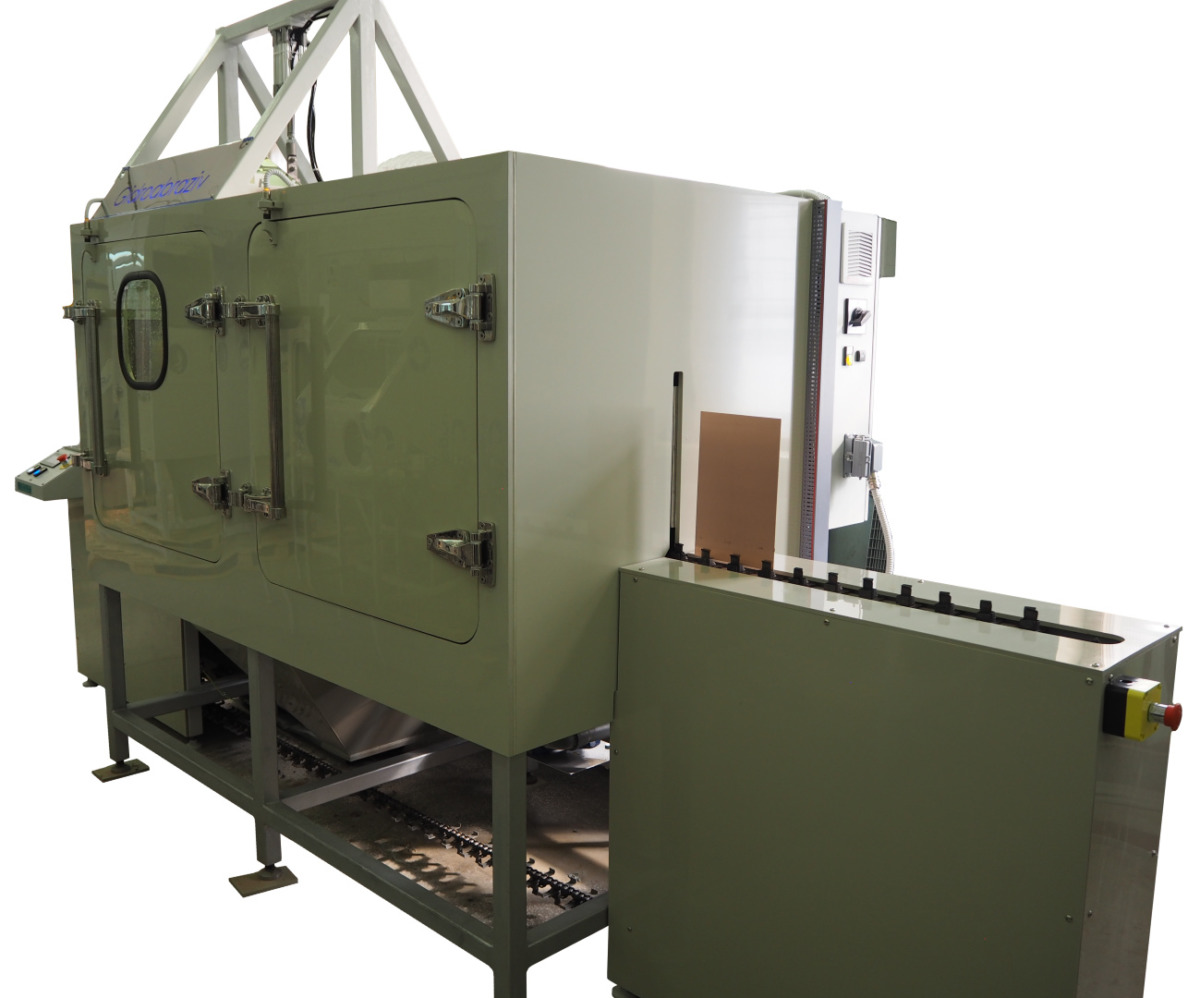

Установка гидроабразивной очистки печатных плат КС-400П
Описание

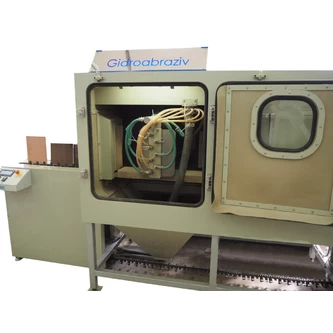

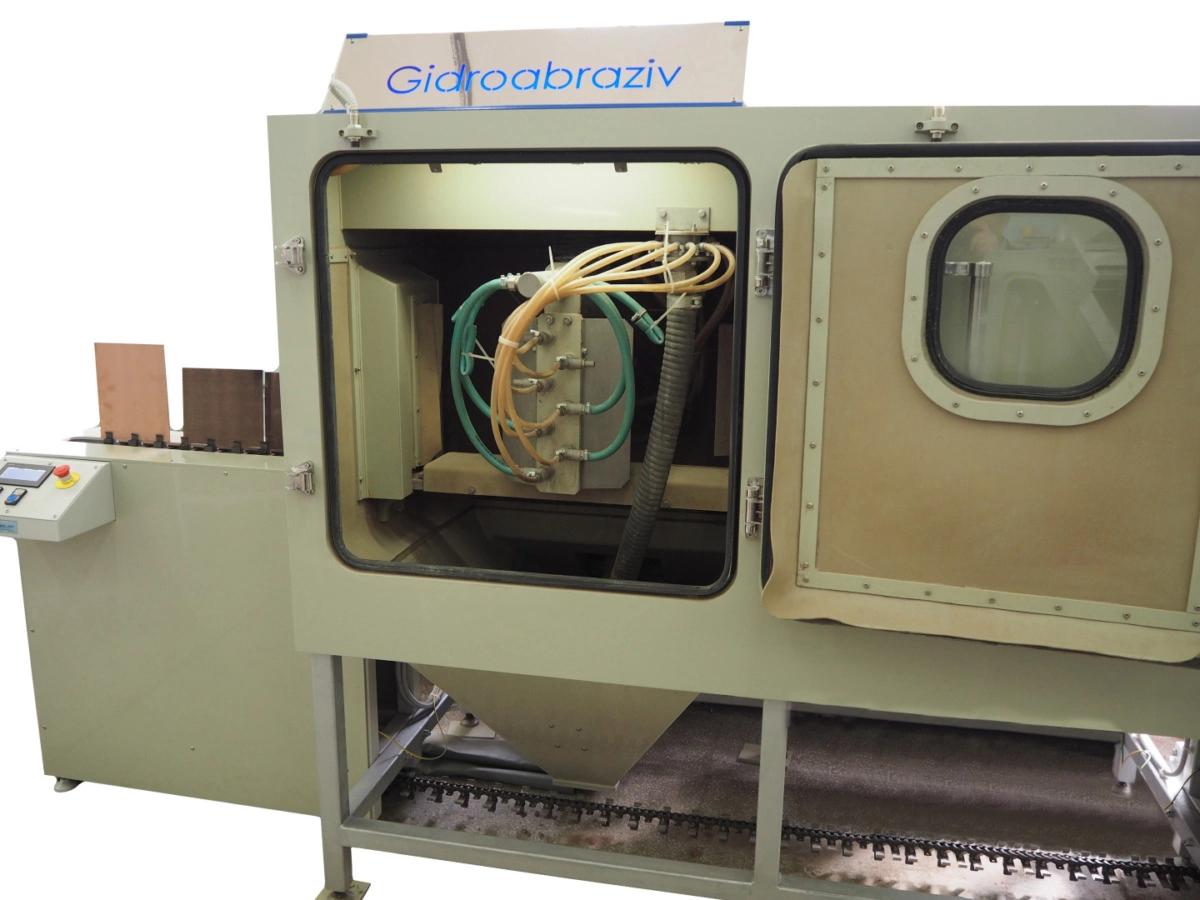

Установка представляет собой автоматизированную герметичную камеру состоящую из трех последовательно расположенных секций: очистки, промывки, осушки, с транспортером и блоком струйных аппаратов. В рабочей камере установлено 14 струйных аппаратов (по 7 с каждой стороны). Во время очистки струйные аппараты совершают колебательные движения. Струйные аппараты имеют регулировку в двух плоскостях, а также по величине (размеру) печатной платы.
Установка оснащена системой регулирования интенсивности гидроабразивной струи, системой очистки и фильтрации суспензии от шлама и расколотых частиц, организован кругооборот суспензии, качественная вентиляция с очисткой отработанного воздуха, низкий уровень шума, экологическое исполнение.
Характеристики
| Габариты установки, ДхШхВ | 400мм х 1800мм х 2500мм |
| Размеры печатных плат, мин-мах., ДхВ | 80х80 – 350х350мм. |
| Скорость транспортера | 0,2 – 0,35м/мин. |
| Количество форсунок | 14 |
| Количество качаний форсунок в мин. | 42 – 132 |
| Потребляемая электрическая мощность | 5 кВт |
| Потребляемый сжатый воздух | 0,6МПа/10м³/мин. |
| Степень очистки | Sa3 |
| Получаемая шероховатость | Ra 0,6 – 0,3 |
