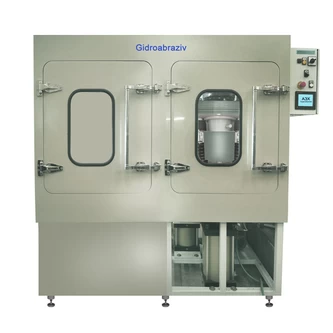

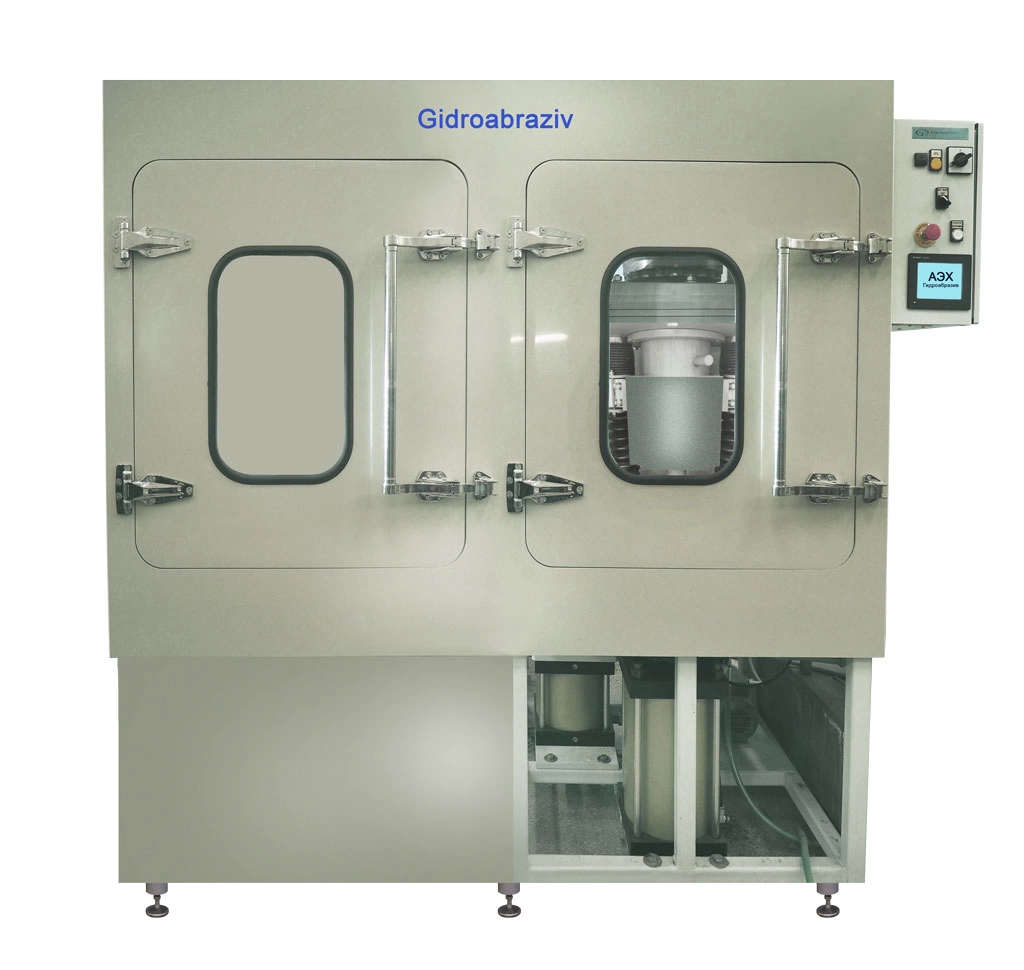

Установка абразивно-экструзионного хонингования КП-АЭХ
Описание
Установка абразивно-экструзионного хонингования КП-АЭХ с однонаправленным либо реверсивным потоком суспензии, предназначена для доводки до необходимой шероховатости изделий изготовленных по аддитивной технологии, финишной абразивной обработки внутренних каналов и изделий сложной формы, в том числе деталей ГТД, для удаления дефектного поверхностного слоя после механической, электроэрозионной, лазерной обработки, удаления заусенец, прецизионного формирования кромок с заданным радиусом скругления.
Процесс экструзионного хонингования заключается в экструзии вязкоупругих рабочих сред, наполненных абразивными зернами, под высоким давлением вдоль обрабатываемой поверхности. Вязкоупорная рабочая среда, наполненная абразивом, прокачивается через обрабатываемое изделие испытывающее как касательное, так и нормальное воздействие абразивных частиц, что позволяет снижать шероховатость на нескольких классов.
Параметры регулирования:
- Скорость истечения суспензии.
- Регулирование температуры рабочей среды.
- Время обработки.
- Состав суспензии.
Характеристики
| Габариты установки, ДхШхВ |
4000 х 3600 х 3000 мм |
| Максимальные размеры обрабатываемой детали |
250 х 250 х 340 мм |
| Потребляемая электрическая мощность |
15 кВт |
| Давление вязкоупорной среды |
1-12МПа |
| Потребляемый сжатый воздух |
0,7/3 МПа/м.куб/мин |
| Получаемая шероховатость |
Ra 0,6-0,05 |
| Рабочее давление сжатого воздуха |
до 6 МПа |
| Масса установки |
3000 кг |
