Установка гидроабразивной очистки внутренней поверхности труб УВОТ
Описание

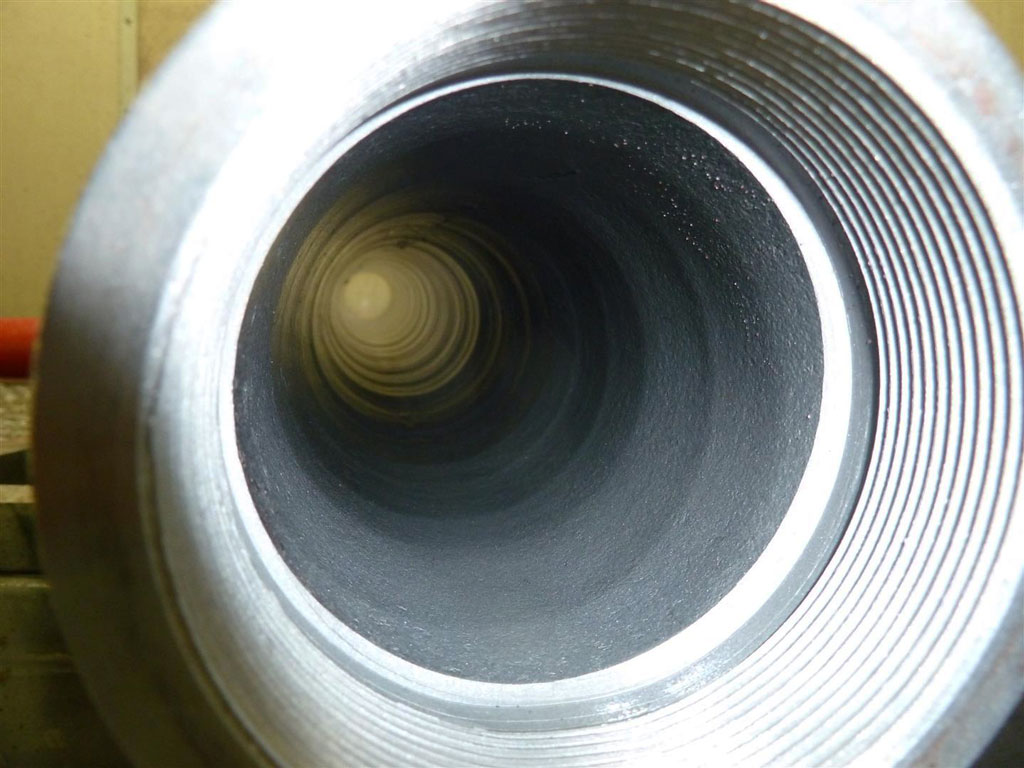

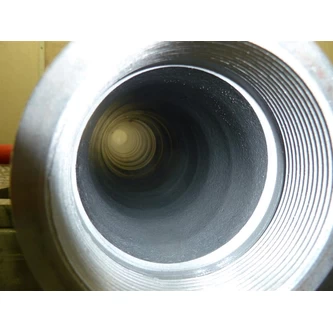

Установка гидроабразивной очистки внутренней поверхности труб УВОТ предназначена для очистки в автоматическом режиме внутренней поверхности труб от окалины, ржавчины, различного рода загрязнений, обезжиривания поверхности, для подготовки поверхности трубы под нанесение покрытия.

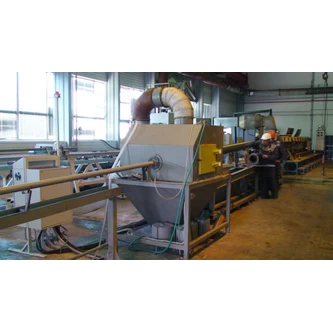

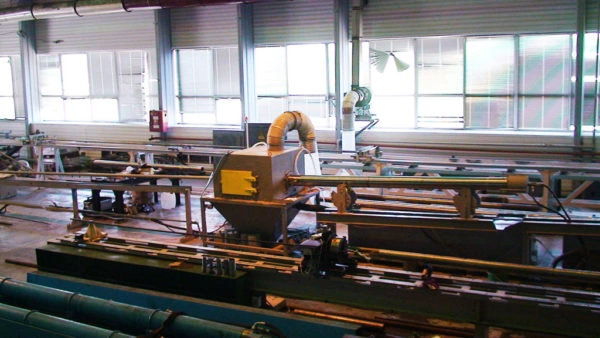

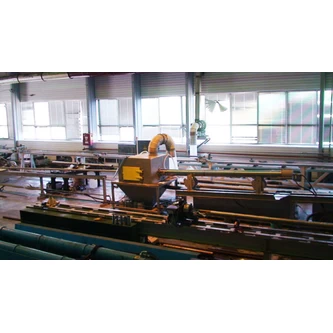

Установка УВОТ состоит из следующих основных узлов:

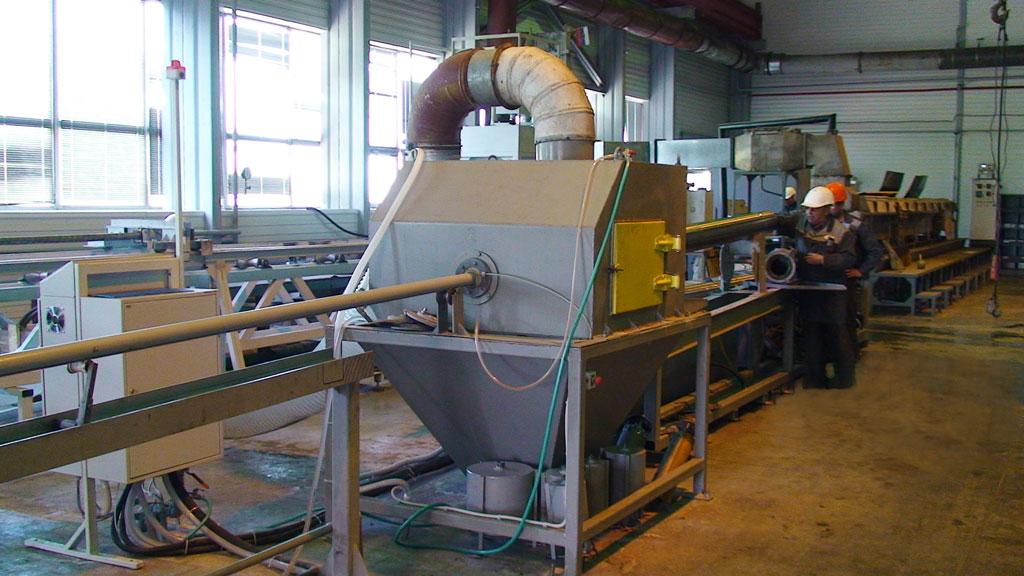

- Камеры гидроабразивной очистки.
- Эстакады с ложементами для обрабатываемой трубы.

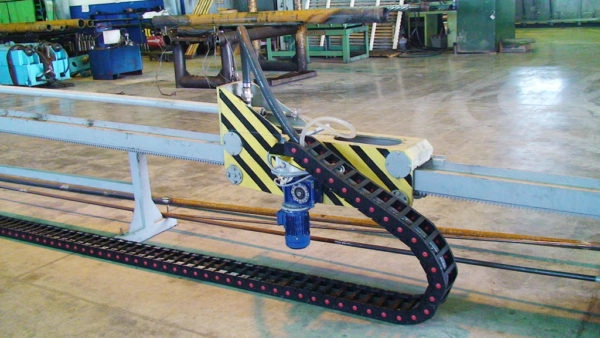

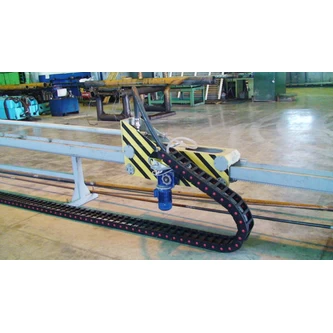

- Эстакады с приводом перемещения штанги с инструментом.
- Приемной камеры.
- Набора гидроабразивных головок-инструмента.
- Технологический контур.
Программируемые параметры обработки:
- диаметр трубы;
- длина трубы;
- скорость подачи головки-инструмента.
Труба укладывается на ложементы внешним подъемно-транспортным устройством либо кантователем. Внутри трубы посредством штанги перемещается головка-инструмент. К головке-инструменту через штангу подключается гидроабразивный технологический контур, обеспечивающий очистку, промывку и продувку трубы.
Процесс очистки происходит в автоматическом режиме, действия оператора сводятся к загрузке и выгрузке труб, смене инструмента (головки) под соответствующий диаметр трубы, выбору на пульте управления необходимой программы.
Характеристики
| Габариты установки, ДхШхВ |
20000 х 3000 х 2500 мм |
| Потребляемая электрическая мощность |
12 кВт |
| Степень очистки |
Sa3 |
| Потребляемый сжатый воздух |
0,6 МПа/10-20 м.куб/мин |
| Получаемая шероховатость |
Ra 4,5-2,5 |
| Размеры обрабатываемых труб |
d=30-500 мм., l=2000-8000 мм. |
| Масса установки |
3000 |
