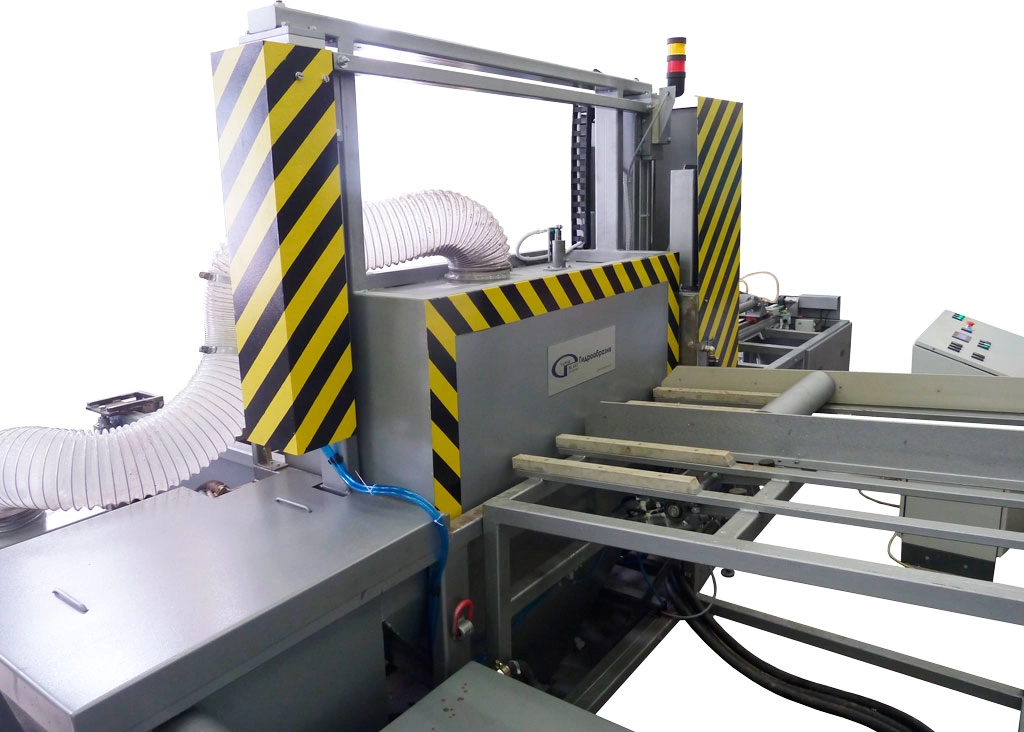

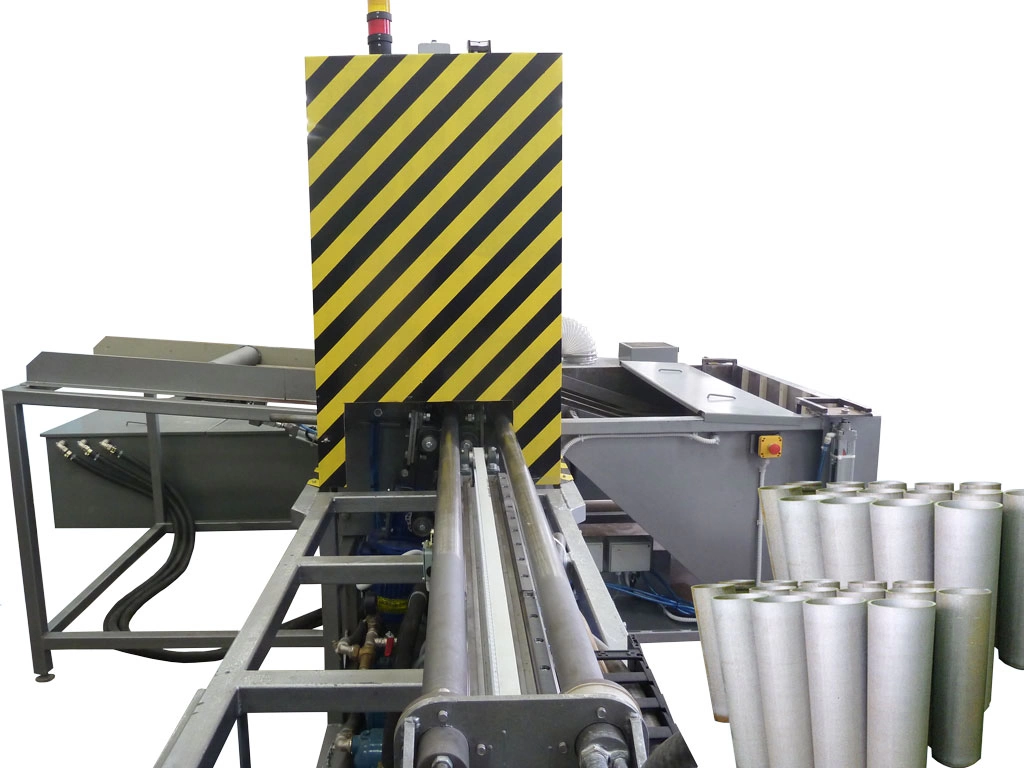

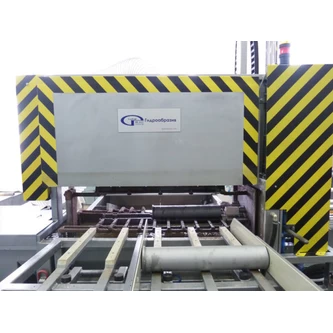

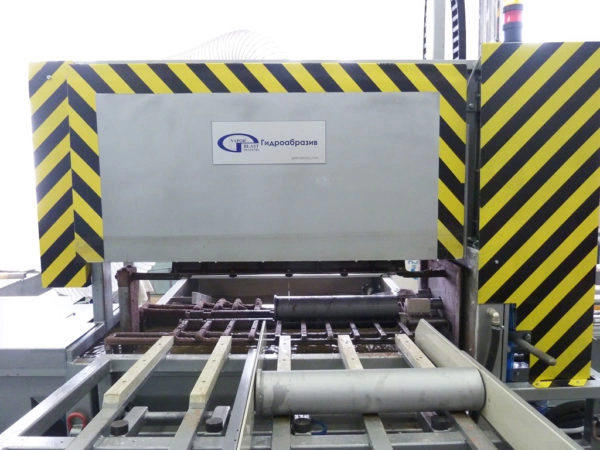

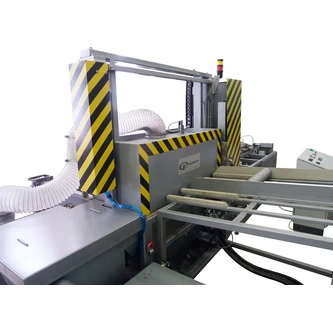

Установка наружной и внутренней (одновременно) гидроабразивной очистки коротких труб КС-КТ
Описание
Установка наружной и внутренней (одновременно) гидроабразивной очистки коротких труб КС-КТ предназначена для очистки в автоматическом режиме наружной и внутренней поверхности коротких труб (том числе с донышком) от окалины, ржавчины, различного рода загрязнений, обезжиривания поверхности, для подготовки поверхности труб под нанесение покрытия.
Установка КС-КТ состоит из следующих основных узлов:
- Камеры гидроабразивной очистки.
- Загрузочной эстакады.
- Разгрузочной эстакады.
- Манипулятора продольного перемещения штанги с сопловыми аппаратами.
- Привода перемещения и вращения трубы.
- Камеры мойки.
- Технологический контур
Программируемые параметры обработки:
- диаметр трубы;
- длина трубы;
- скорость подачи сопловых аппаратов;
- скорость вращения труб.
Обрабатываемые трубы загружаются на загрузочную эстакаду, кантователь перемещает очередную трубу в камеру гидроабразивной очистки, труба вращается, наружный и внутренний сопловые аппараты одновременно производят обработку по винтовой линии последовательно перемещаясь вдоль трубы. На обратном ходу осуществляется промывка, после чего труба выбрасывается через разгрузочную эстакаду в камеру мойки. В камере мойки происходит промывка трубы от остатков абразива циркуляционными водяными струями, промытая труба лифтом поднимается и перегружается в накопитель.
Характеристики
| Габариты установки, ДхШхВ |
5000 х 4000 х 2700 мм |
| Потребляемая электрическая мощность |
6 кВт |
| Степень очистки |
по ГОСТ 9.402-2004 Sa3 |
| Потребляемый сжатый воздух |
0,6 МПа/10 м.куб/мин |
| Получаемая шероховатость |
Ra 4,5-2,5 |
| Масса установки |
4000 кг |
| Размеры обрабатываемых труб |
d=90-200 мм., l=500-1500 мм. |
