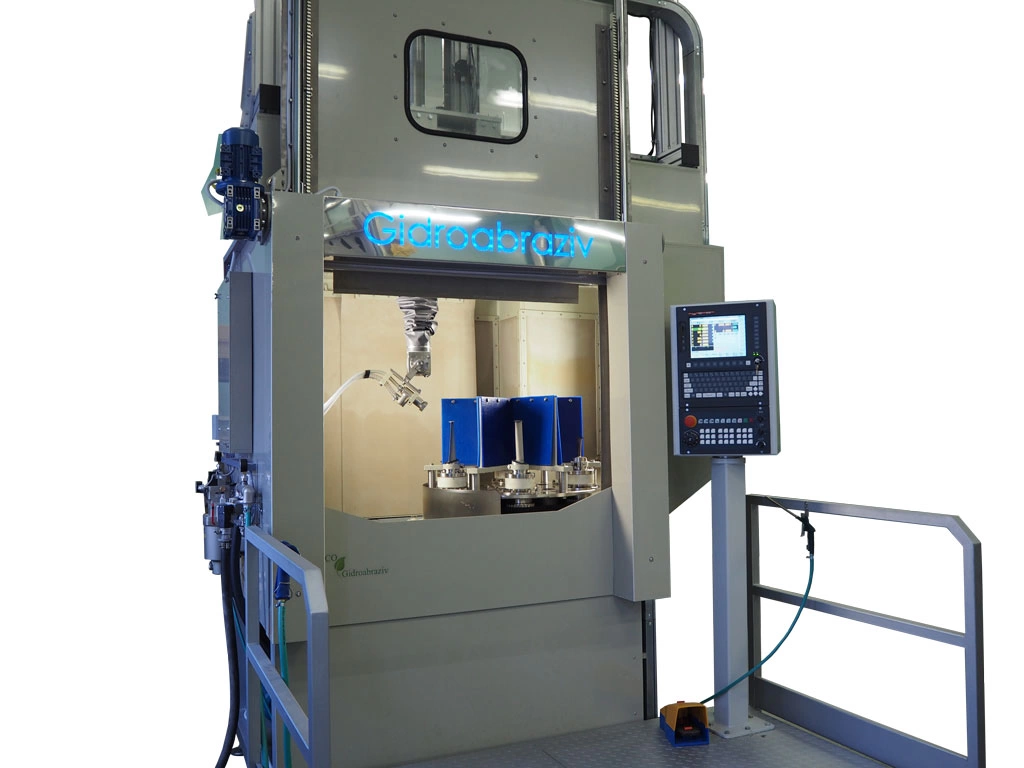

Установка гидродробеструйного упрочнения с ЧПУ КС-150А/6D/У

Описание

Установка гидродробеструйного упрочнения КС-150А/6D/У с ЧПУ 6-ти осевая, универсальная, шестишпиндельная, предназначена для гидродробеструйного упрочнения изделий сложной формы таких, как турбинные лопатки, диски турбин, моноколесо, барабан, детали ДСЕ, зубчатые передачи, с целью получения необходимых сжимающих напряжений и величины степени наклепа с заданной шероховатостью.

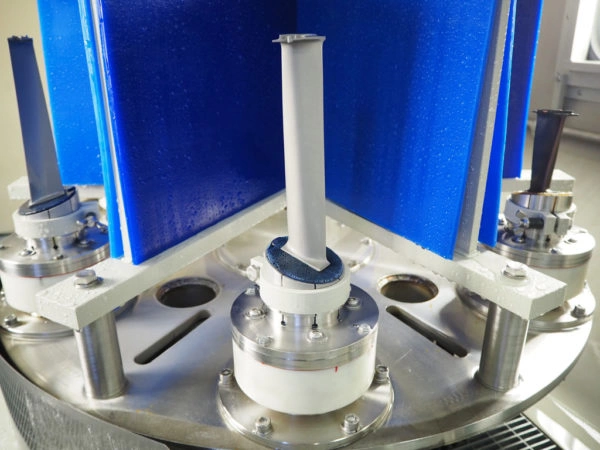

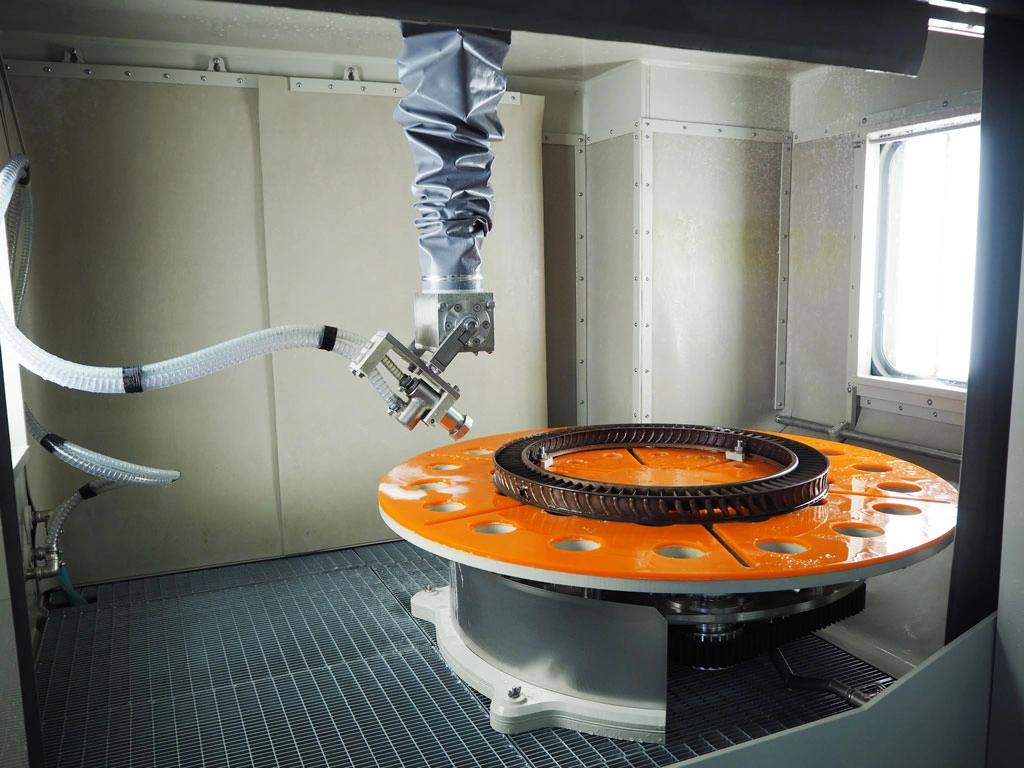

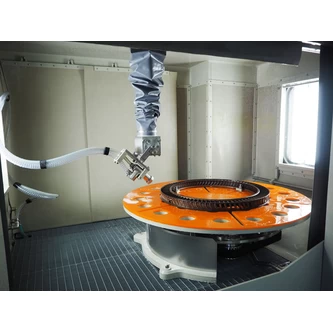

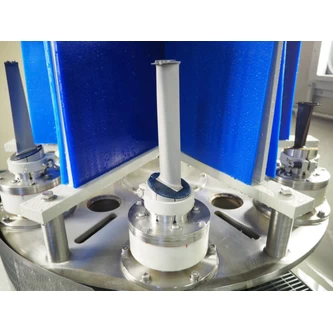

Установка позволяет упрочнять изделия типа турбинных лопаток с разовой загрузкой в количестве 6 шт, а также через переходник-проставку в виде верхнего стола изделия любой сложной формы диаметром до 1000 мм., высотой 800 мм., весом 100 кг. Упрочнение изделий гидродробеструйной струей осуществляется по программе в автоматическом режиме.

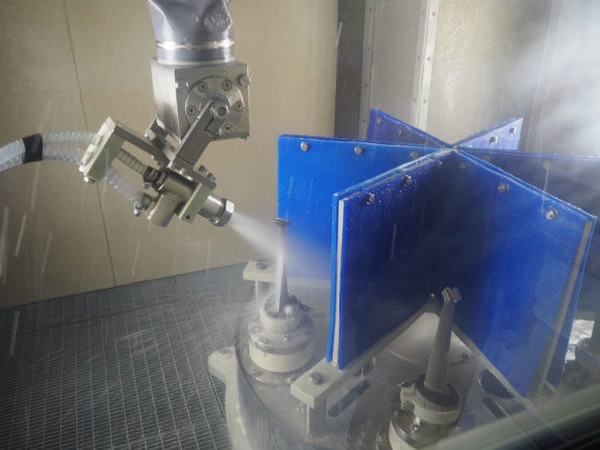

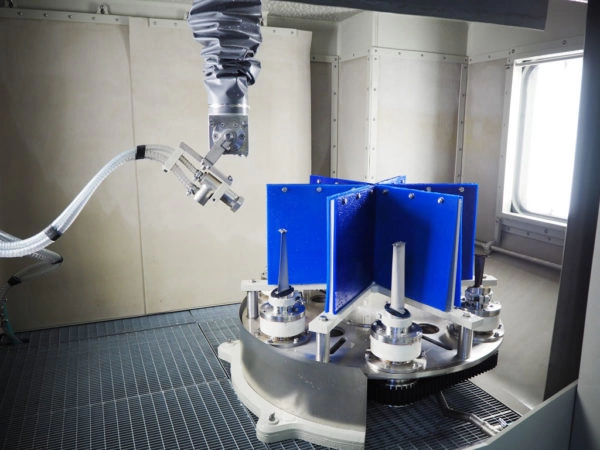

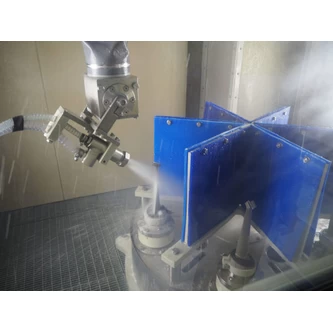

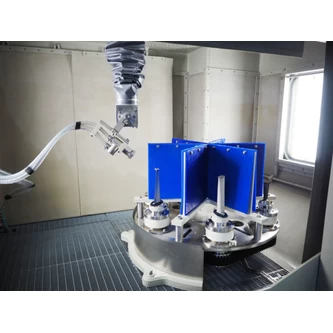

Установка состоит из рабочей камеры, манипулятора, вращающего стола, 6-ти шпинделей, системы контроля и управления суспензией, шламосборника, блока очистки отработанного воздуха. Манипулятор имеет 4 управляемые оси (X,Y,Z,B – угол наклона сопла), 5-я ось стационарный стол-позиционер с планшайбой, 6-я ось позиционирование шпинделя.

Установка оснащена системой регулирования интенсивности гидродробеструйной струи, системой контроля и дозировки суспензии, системой сепарации дроби, системой очистки и фильтрации суспензии от шлама и расколотых частиц, организован кругооборот суспензии, качественная вентиляция с очисткой отработанного воздуха до норм ПДК, низкий уровень шума, экологическое исполнение.
