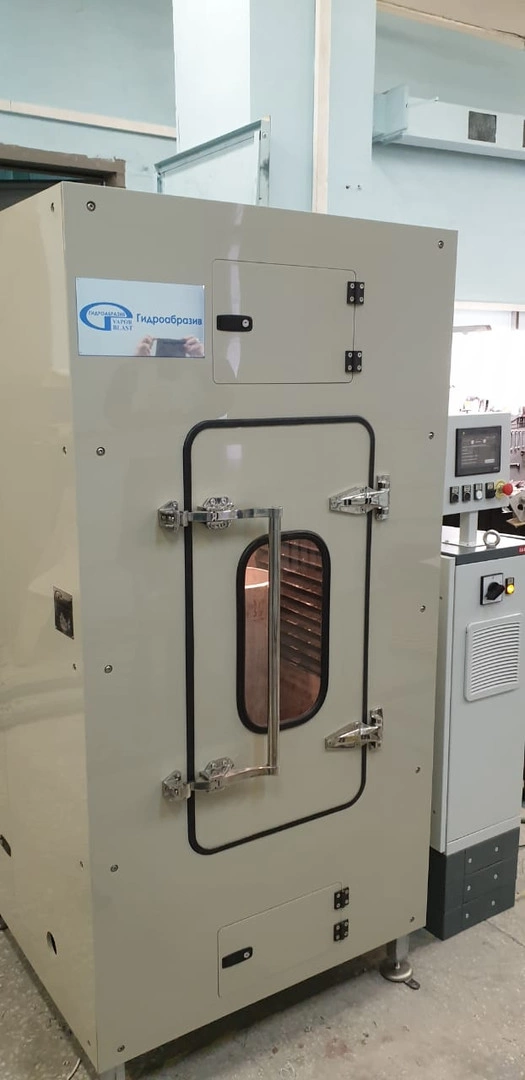

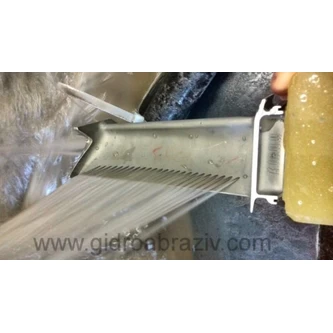

Установка гидроабразивной прокачки КП-М
Описание

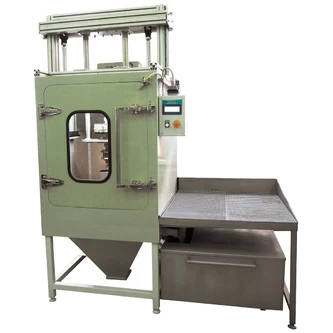

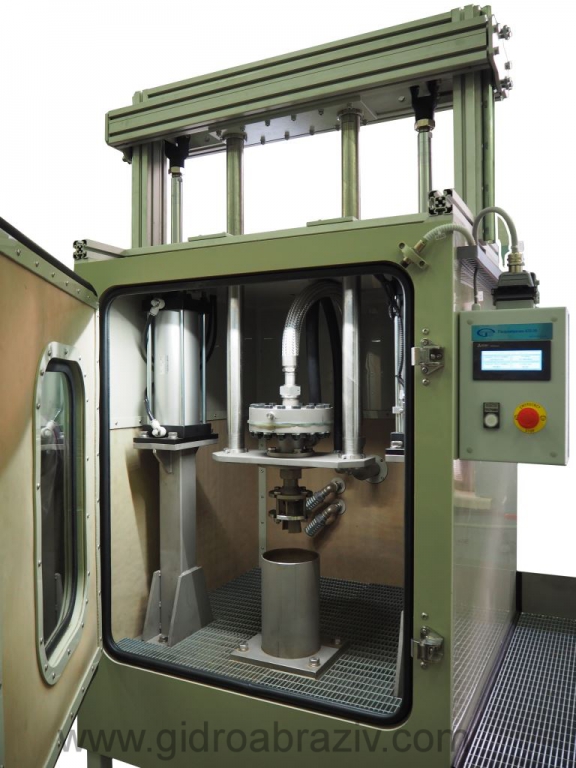

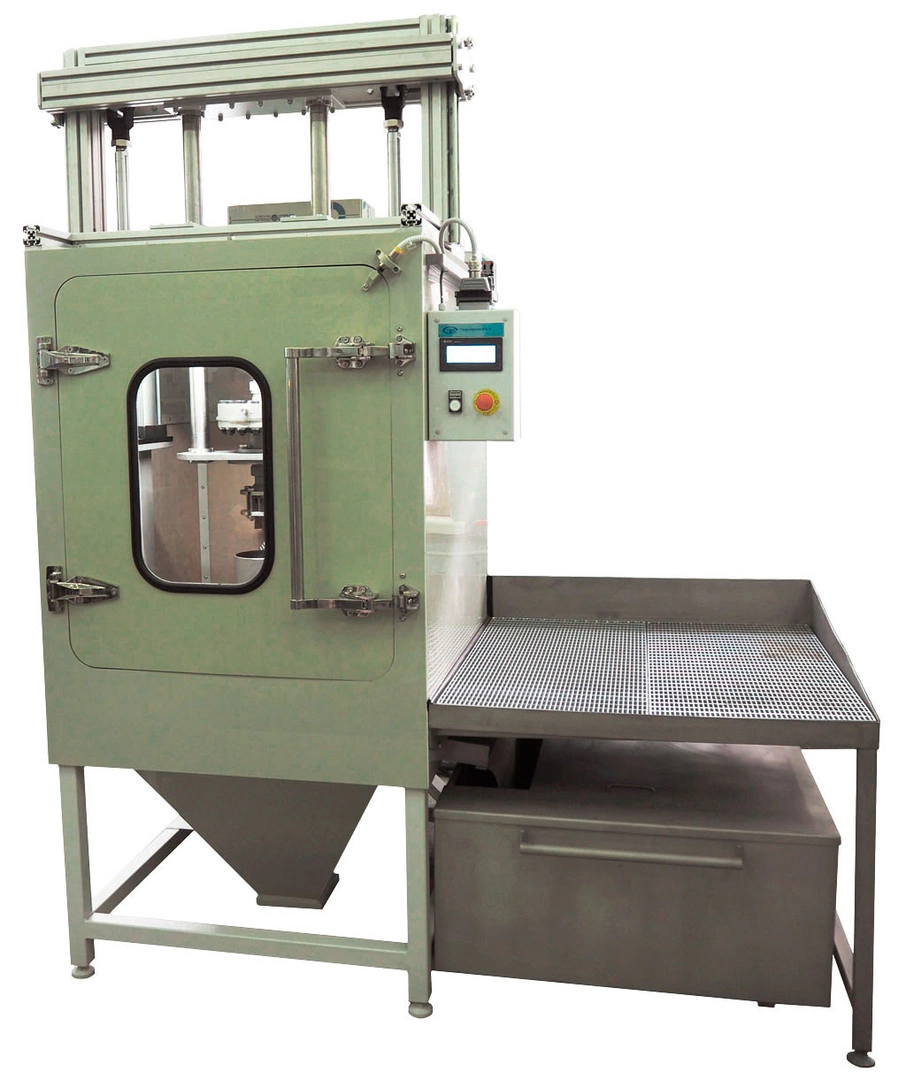

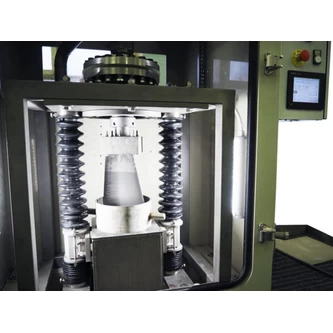

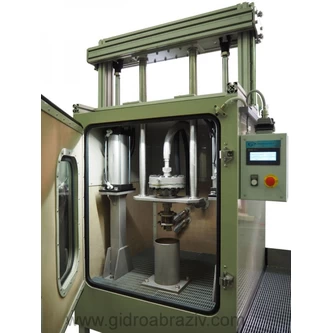

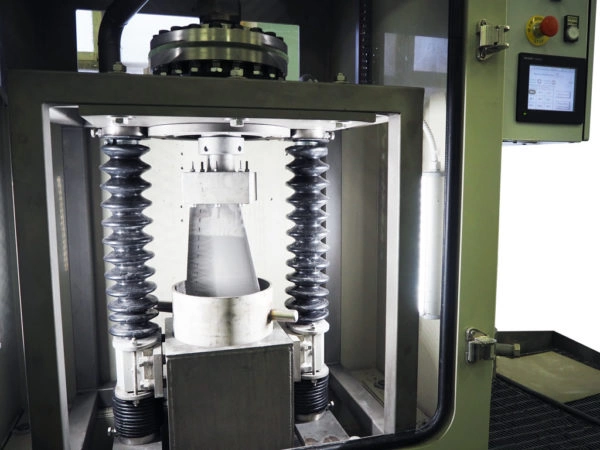

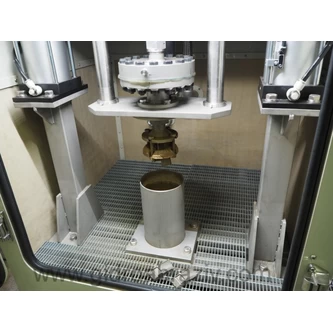

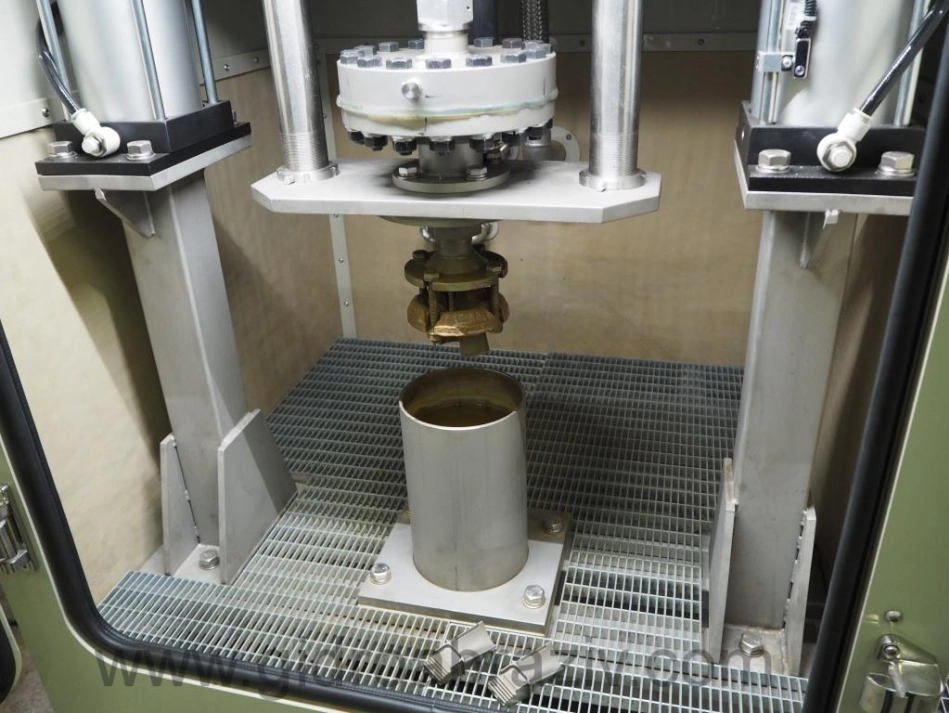

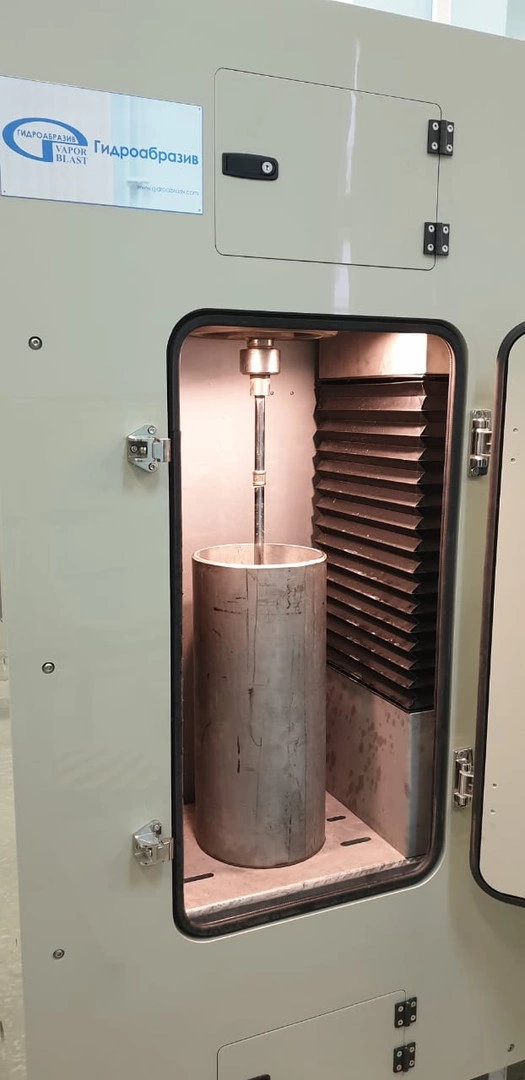

Установка гидроабразивной прокачки «КП-М» состоит из рабочей камеры, мультипликатора высокого давления, электропривода с редуктором, мембранного насоса, присоединительного коллектора, механизма перемещения технологического стакана, набора технологических стаканов, поддона, пульта управления, пневмогидросхемы.
Установка имеет замкнутый цикл технологической среды с разовой загрузкой воды и абразива в технологический стакан.

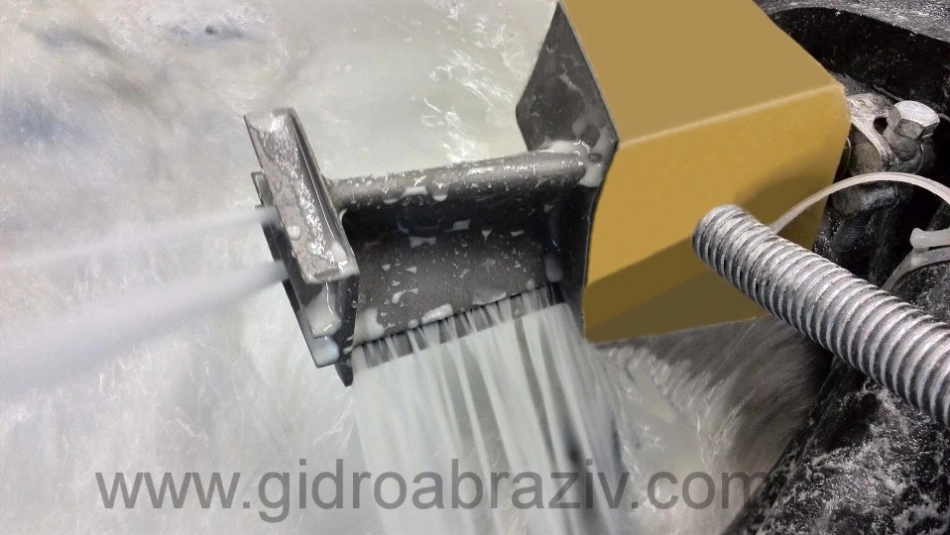

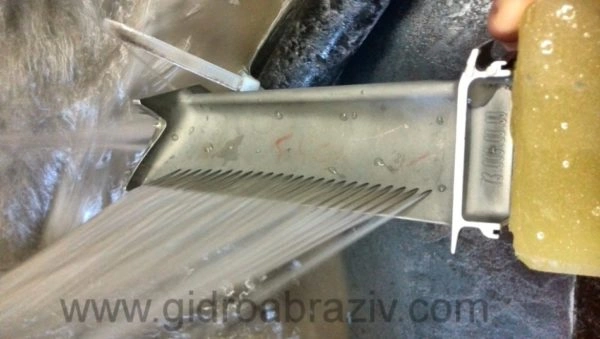

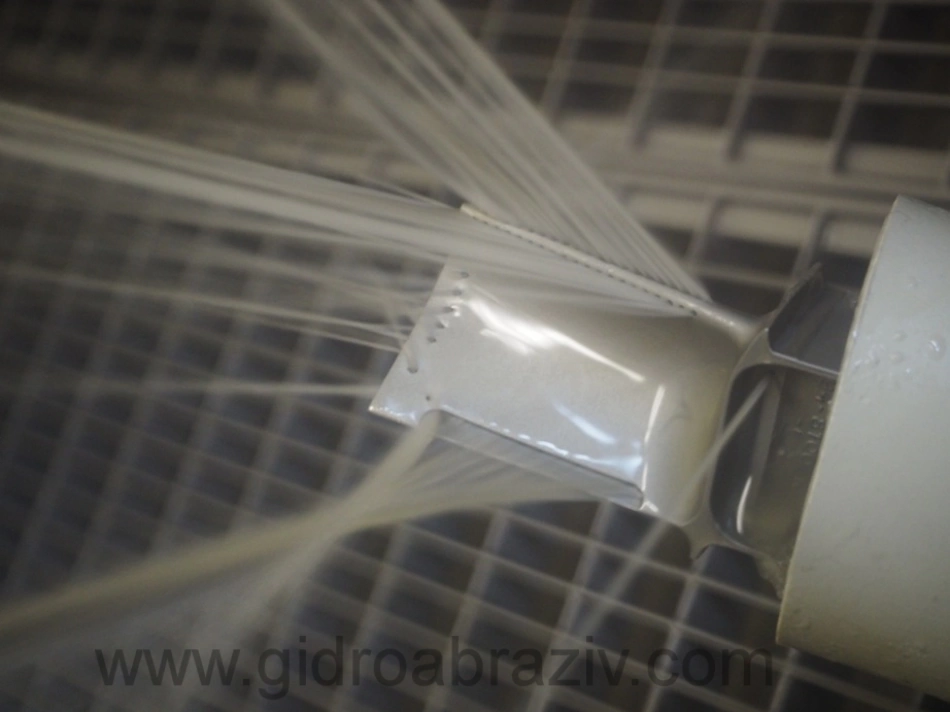

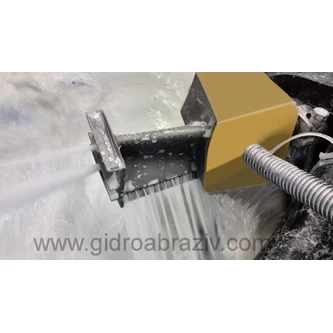

Гидроабразивная суспензия прокачивается через изделие в обоих направлениях.
Параметры регулирования:
- Давление прокачиваемой суспензии.
- Частота реверса
- Время обработки.
- Состав суспензии.
Характеристики
Габариты установки, ДхШхВ |
2200 х 1500 х 2200 мм |
Дверной проем, ШхВ |
800 х 1000 мм |
Максимальные размеры обрабатываемой детали |
d=300 мм, h=400 мм |
Потребляемая электрическая мощность |
20/380 кВт/В |
Степень очистки |
Sa3 |
Потребляемый сжатый воздух |
кл. 7 ГОСТ 17433-80, 0,7/0,5МПа/м.куб/мин |
Получаемая шероховатость |
Ra 3,5-0,6 |
Масса установки |
1000 кг |

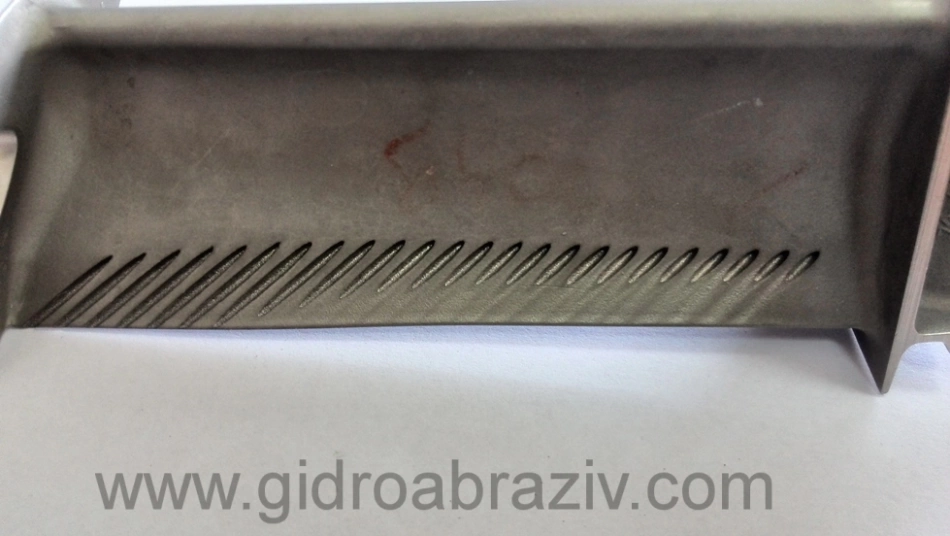

Максимальные размеры прокачиваемого канала, отверстия |
1500 мм² |
