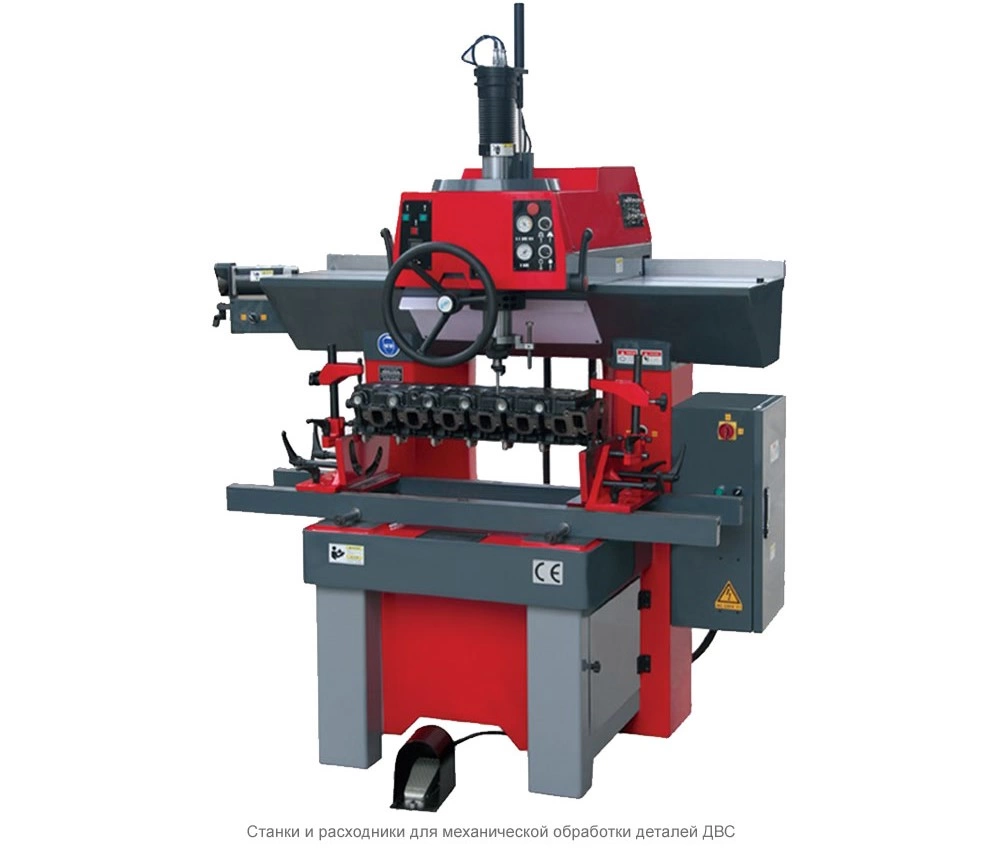

Станок SJMC для обработки фаски седла клапана BV60
Описание
Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной, так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ, так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ. Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность, при должном опыте, позволяет станку окупаться в короткие сроки.
Характеристики
| Тип приводной системы |
воздух / электрика |
|
| Максимальная длина обрабатываемой ГБЦ |
неограниченно |
|
| Максимальная ширина обрабатываемой ГБЦ |
мм |
500 |
| Максимальная высота обрабатываемой ГБЦ |
мм |
450 |
| Диаметры обрабатываемых седел |
мм |
16-60 |
| Продольное перемещение расточной головки |
мм |
930 |
| Продольное перемещение шпинделя |
мм |
40 |
| Сферическое движение |
мм |
10 |
| Наклон шпинделя |
градус |
(+-)3 |
| Вертикальное перемещение шпинделя |
мм |
200 |
| Мощность мотора шпинделя |
кВт |
1,2 |
| Крутящий момент мотора шпинделя |
Nm |
18 |
| Скорость вращения шпинделя |
об/мин |
50-1000 |
| Мощность мотора заточного приспособления |
кВт |
0,3 |
| Скорость вращения шлифовального круга |
об/мин |
2800 |
| Угол поворота зажима |
градус |
42/-15 |
| Давление воздуха |
Бар |
6 |
| Расход воздуха (max) |
л/мин |
300 |
| Расход воздуха непрерывный |
л/мин |
60 |

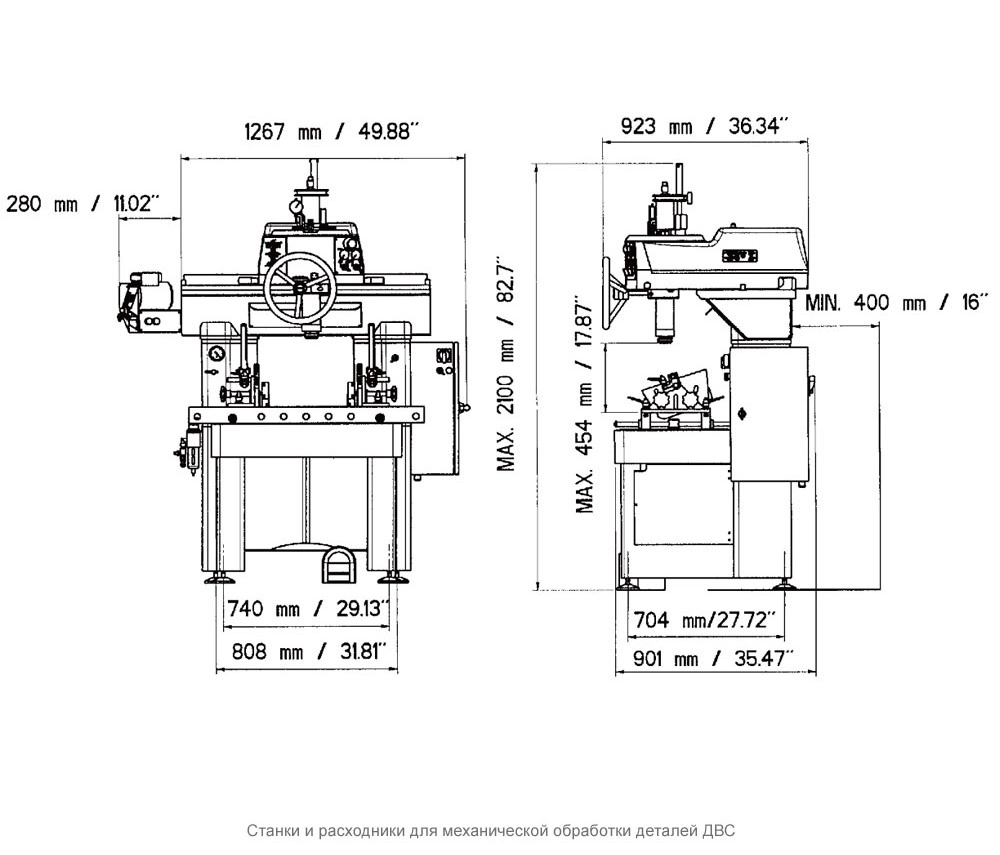

| Размеры станка (Д*Ш*В) |
мм |
1450*1050*2180 |
| Шероховатость обрабатываемой поверхности |
um |
0,6 Ra |
| Размеры упаковки (Д*Ш*В) |
мм |
1620*1040*2200 |
| Вес нетто / вес брутто |
кг |
1000K/1200K |
| Сроки изготовления |
раб. дней |
30-60 |
