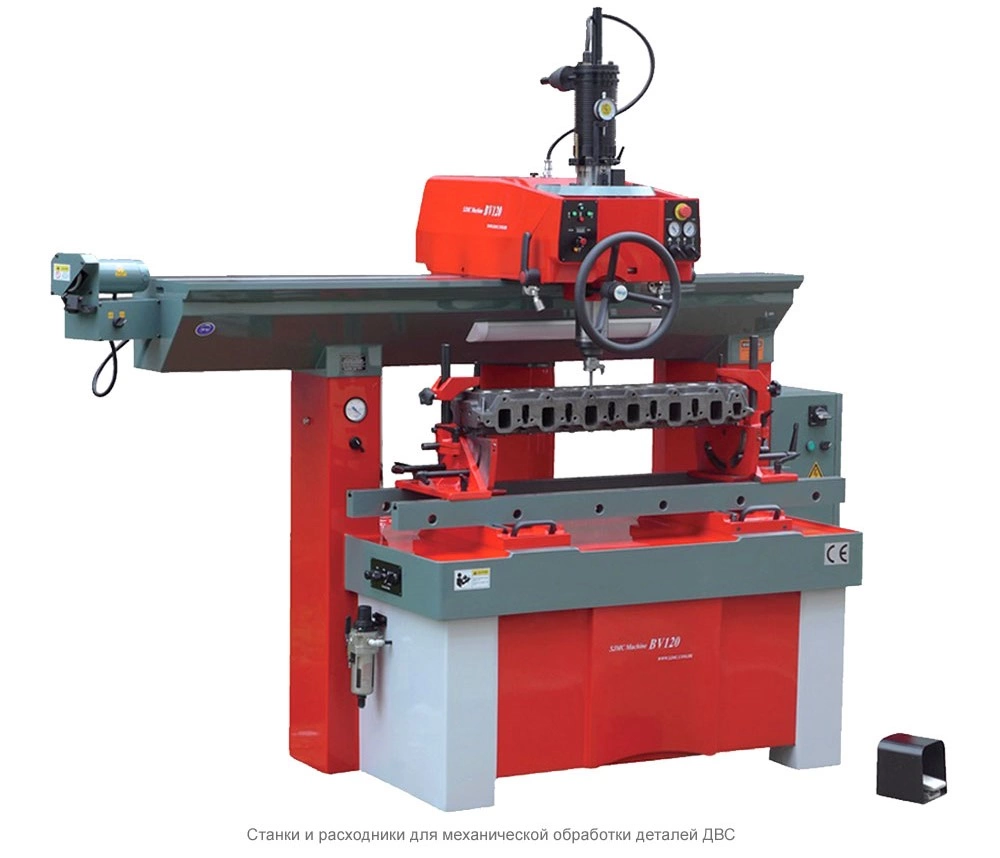

Станок SJMC для обработки фаски седла клапана BV120

Модель: BV120
Производитель: Китай
Цена: по запросу

Описание

Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной, так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ, так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ. Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность, при должном опыте, позволяет станку окупаться в короткие сроки. На данном станке присутствует парковочное пространство для смещения рабочего узла, для последующего удобства погрузки и крепления крупногабаритных ГБЦ на станок.

Характеристики

ПОЗИЦИЯ

ЕД. ИЗМ.

ПОКАЗАТЕЛЬ

Тип приводной системы

воздух / электрика

Максимальная длина обрабатываемой ГБЦ

неограниченно

Максимальная ширина обрабатываемой ГБЦ

мм

500

Максимальная высота обрабатываемой ГБЦ

мм

450

Диаметры обрабатываемых седел

мм

18-120

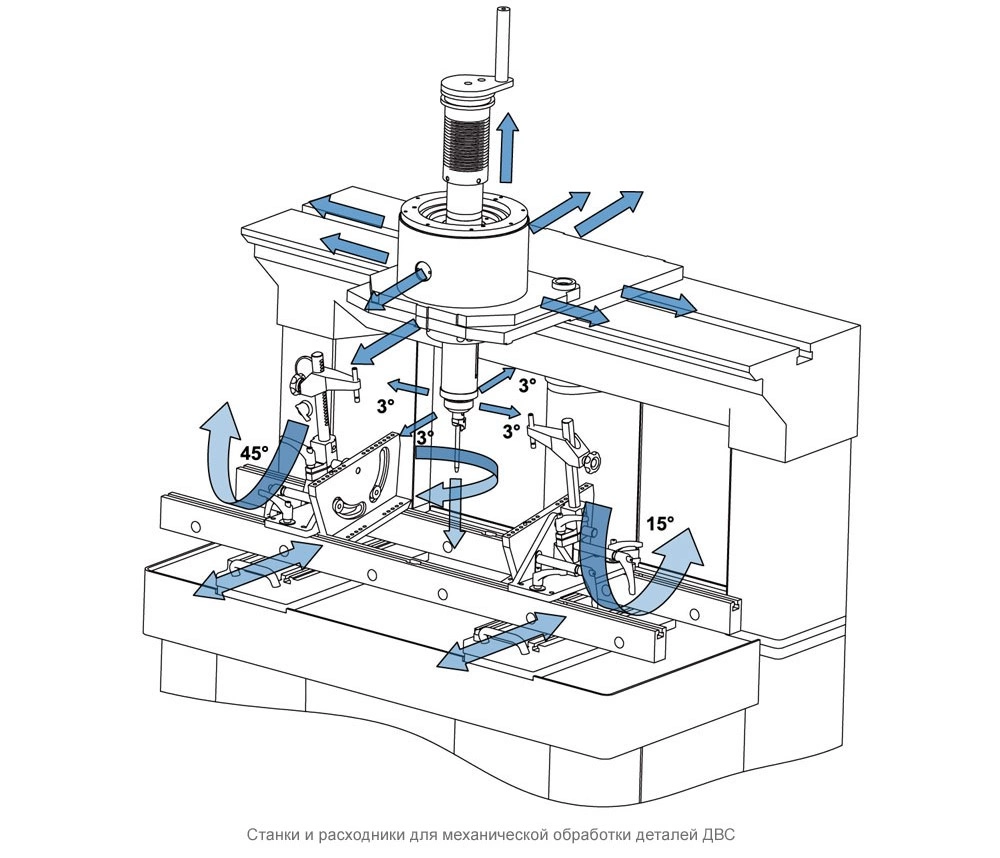

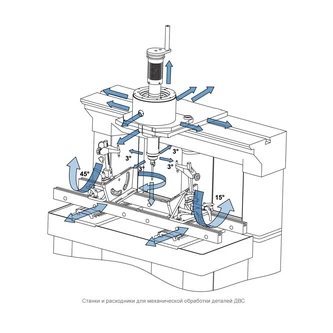

Продольное перемещение расточной головки

мм

990

(с дополнительной остановкой 450мм)

мм

1440

Продольное перемещение шпинделя

мм

40

Сферическое движение

мм

9

Наклон шпинделя

градус

5

Передвижение стола

мм

160

Вертикальное перемещение шпинделя

мм

200

Мощность мотора шпинделя

кВт

2,5

Крутящий момент мотора шпинделя

Nm

42

Скорость вращения шпинделя

об/мин

50-800

Мощность мотора заточного приспособления

кВт

0,27

Скорость вращения шлифовального круга

об/мин

2800

Угол поворота зажима

градус

42/-15

Давление воздуха

Бар

6

Расход воздуха (max)

л/мин

400

Расход воздуха непрерывный

л/мин

60

Размеры станка (Д*Ш*В)

мм

1685*1050*2180

Шероховатость обрабатываемой поверхности

um

0,6 Ra

Размеры упаковки (Д*Ш*В)

мм

1860*1150*2200

Вес нетто / вес брутто

кг

1700/2000

Сроки изготовления

раб. дней

30-60

Комплектация

КОМПЛЕКТАЦИЯ
Количество пилотов на выбор (D посадки 9,52мм)

20шт

Расточная головка NWN5100F с резцедержателями NWN2000/2001

+

Расточная головка NWN5300 с резцедержателями NWN2003/2004

+

Расточная головка NWN5400 с резцедержателями NWN2005

-

Набор мультиугловых резцов (10 шт)

+

Индикатор

+

Вертикальный уровень для седла клапана

+

Устройство для настройки инструмента

+

Вакуумные заглушки

+

Уровень

-

Специальный уровень для седла клапана относительно шпинделя

-

Адаптор морзе

-

Пылесос

-

Отвертка TORX T8

+

Набор шестигранников

+

Микрометрический инструмент для настройки резца

-

Заточной станок для резцов

+

Портативный вакуум тестер

-
