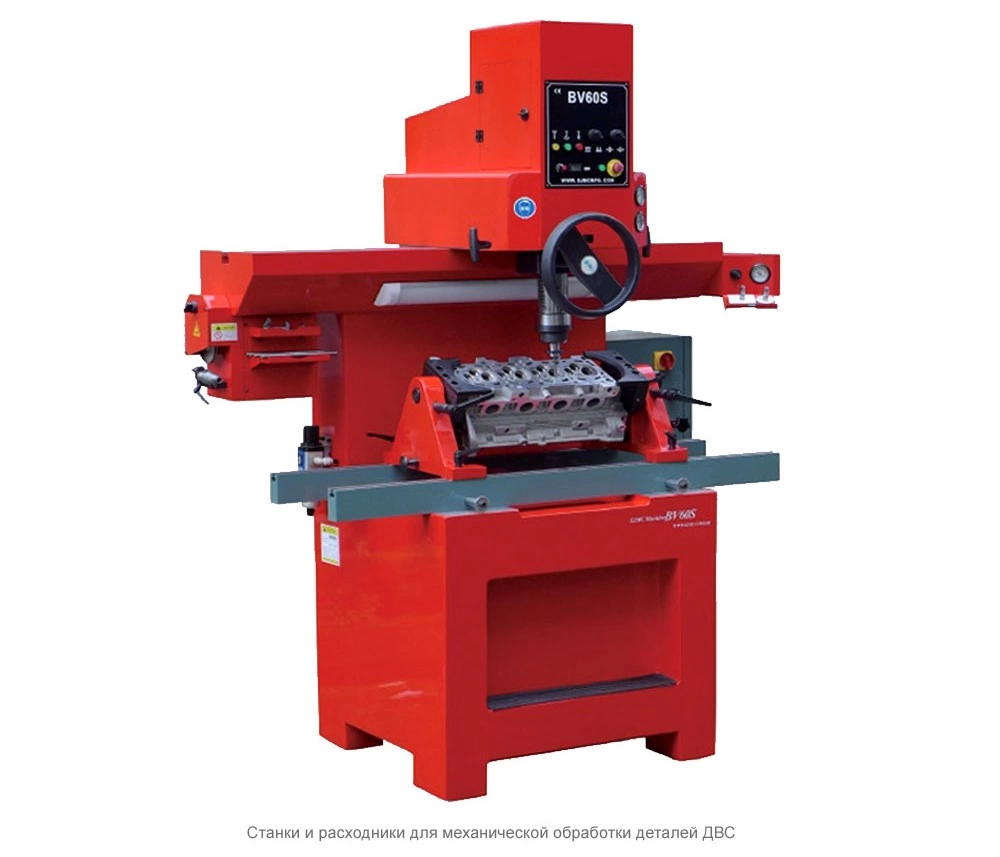

Станок SJMC для обработки фаски седла клапана BV60S

Модель: BV60S
Производитель: Китай
Цена: по запросу

Описание

Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной, так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ, так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ. Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность, при должном опыте, позволяет станку окупаться в короткие сроки.

Характеристики

ПОЗИЦИЯ

ЕД. ИЗМ.

ПОКАЗАТЕЛЬ

Тип приводной системы

воздух / электрика

Максимальная длина обрабатываемой ГБЦ

мм

1000

Максимальная ширина обрабатываемой ГБЦ

мм

420

Максимальная высота обрабатываемой ГБЦ

мм

170

Диаметры обрабатываемых седел

мм

14-70

Продольное перемещение расточной головки

мм

850

Продольное перемещение шпинделя

мм

30

Сферическое движение

мм

10

Наклон шпинделя

градус

(+-)3

Вертикальное перемещение шпинделя

мм

170

Мощность мотора шпинделя

кВт

0,6

Крутящий момент мотора шпинделя

Nm

12

Скорость вращения шпинделя

об/мин

50-1000

Мощность мотора заточного приспособления

кВт

0,12

Скорость вращения шлифовального круга

об/мин

2800

Угол поворота зажима

градус

360

Давление воздуха

Бар

5

Расход воздуха (max)

л/мин

300

Расход воздуха непрерывный

л/мин

60

Размеры станка (Д*Ш*В)

мм

1100*930*1800

Шероховатость обрабатываемой поверхности

um

0,6 Ra

Размеры упаковки (Д*Ш*В)

мм

1900*1300*2200

Вес нетто / вес брутто

кг

780/980

Сроки изготовления

раб. дней

30-60

Комплектация

КОМПЛЕКТАЦИЯ
Количество пилотов на выбор (D посадки 9,52мм)

8

Расточная головка NWN5100F

+

Набор мультиугловых резцов (6шт)

+

Резцедержатели NWN2000/2001/2002

+

Индикатор

+

Вертикальный уровень для седла клапана

+

Устройство для настройки инструмента

+

Вакуумные заглушки

+

Уровень

-

Специальный уровень для седла клапана относительно шпинделя

-

Адаптор морзе

-

Пылесос

-

Отвертка TORX T8

+

Набор шестигранников

+

Микрометрический инструмент для настройки резца

-

Держатель для ГБЦ

-

Портативный вакуум тестер

-
