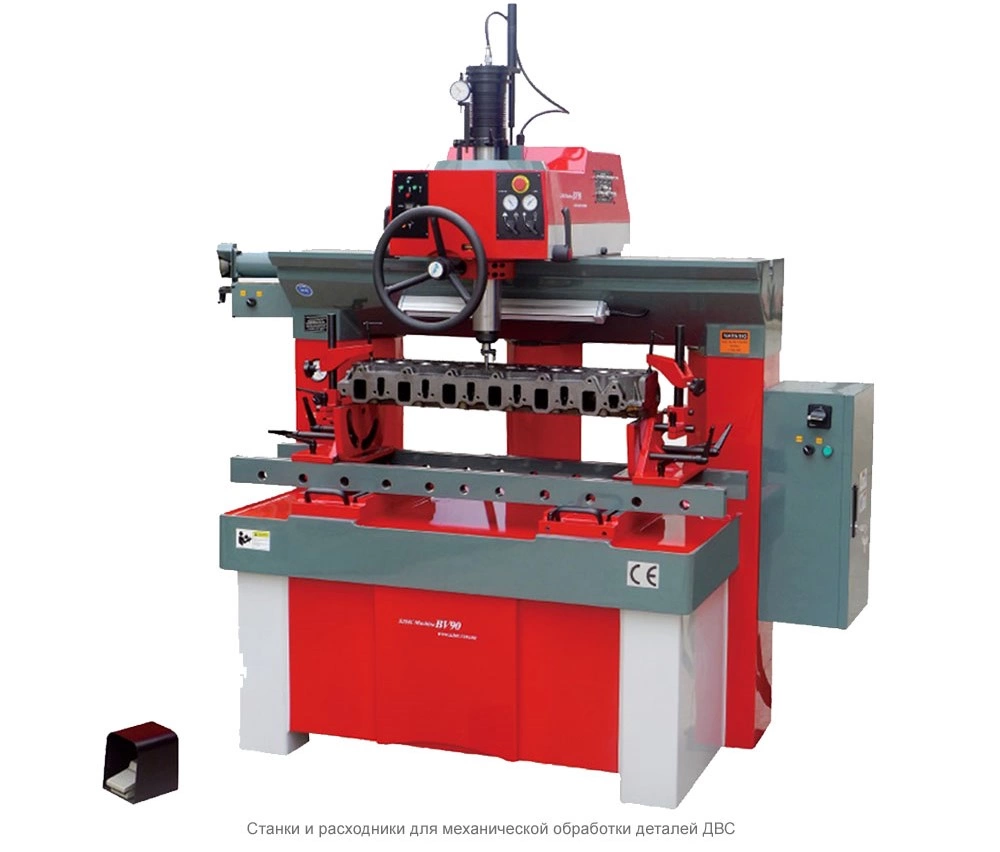

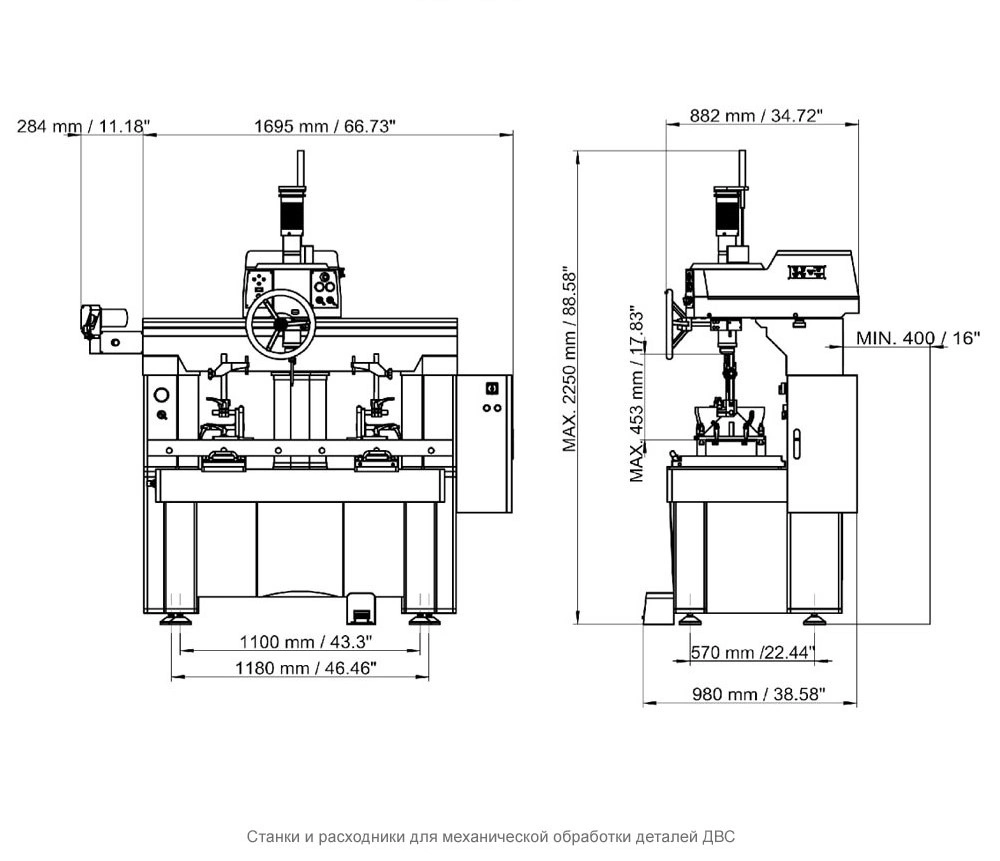

Станок SJMC для обработки фаски седла клапана BV90
Описание
Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной, так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ, так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ. Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность, при должном опыте, позволяет станку окупаться в короткие сроки.
Характеристики
ПОЗИЦИЯ |
ЕД. ИЗМ. |
ПОКАЗАТЕЛЬ |
Тип приводной системы |
воздух / электрика |
|
Максимальная длина обрабатываемой ГБЦ |
неограничено |
|
Максимальная ширина обрабатываемой ГБЦ |
мм |
500 |
Максимальная высота обрабатываемой ГБЦ |
мм |
450 |
Диаметры обрабатываемых седел |
мм |
18-90 |
Продольное перемещение расточной головки |
мм |
990 |
Продольное перемещение шпинделя |
мм |
40 |
Сферическое движение |
мм |
9 |
Наклон шпинделя |
градус |
5 |
Передвижение стола |
мм |
160 |
Вертикальное перемещение шпинделя |
мм |
200 |
Мощность мотора шпинделя |
кВт |
1,8 |
Крутящий момент мотора шпинделя |
Nm |
25 |
Скорость вращения шпинделя |
об/мин |
50-800 |
Мощность мотора заточного приспособления |
кВт |
0,18 |
Скорость вращения шлифовального круга |
об/мин |
2800 |
Угол поворота зажима |
градус |
42/-15 |
Давление воздуха |
Бар |
6 |
Расход воздуха (max) |
л/мин |
400 |
Расход воздуха непрерывный |
л/мин |
60 |
Размеры станка (Д*Ш*В) |
мм |
1685*1050*2180 |
Шероховатость обрабатываемой поверхности |
um |
0,6 Ra |
Размеры упаковки (Д*Ш*В) |
мм |
1860*1150*2200 |
Вес нетто / вес брутто |
кг |
1500/2000 |
Сроки изготовления |
раб. дней |
30-60 |
Комплектация
КОМПЛЕКТАЦИЯ | |
Количество пилотов на выбор (D посадки 9,52мм) |
15 |
Набор мультиугловых резцов (10 шт) |
+ |
Расточная головка NWN5100F с резцедержателями NWN2000/2001/2002 |
+ |
Расточная головка NWN5300 с резцедержателями NWN2003/2004/2005 |
+ |
Индикатор |
+ |
Вертикальный уровень для седла клапана |
+ |
Устройство для настройки инструмента |
+ |
Вакуумные заглушки |
+ |
Уровень |
- |
Специальный уровень для седла клапана относительно шпинделя |
- |
Адаптор морзе |
- |
Пылесос |
- |
Отвертка TORX T8 |
+ |
Набор шестигранников |
+ |
Микрометрический инструмент для настройки резца |
- |
Заточной станок для резцов |
+ |
Портативный вакуум тестер |
- |
