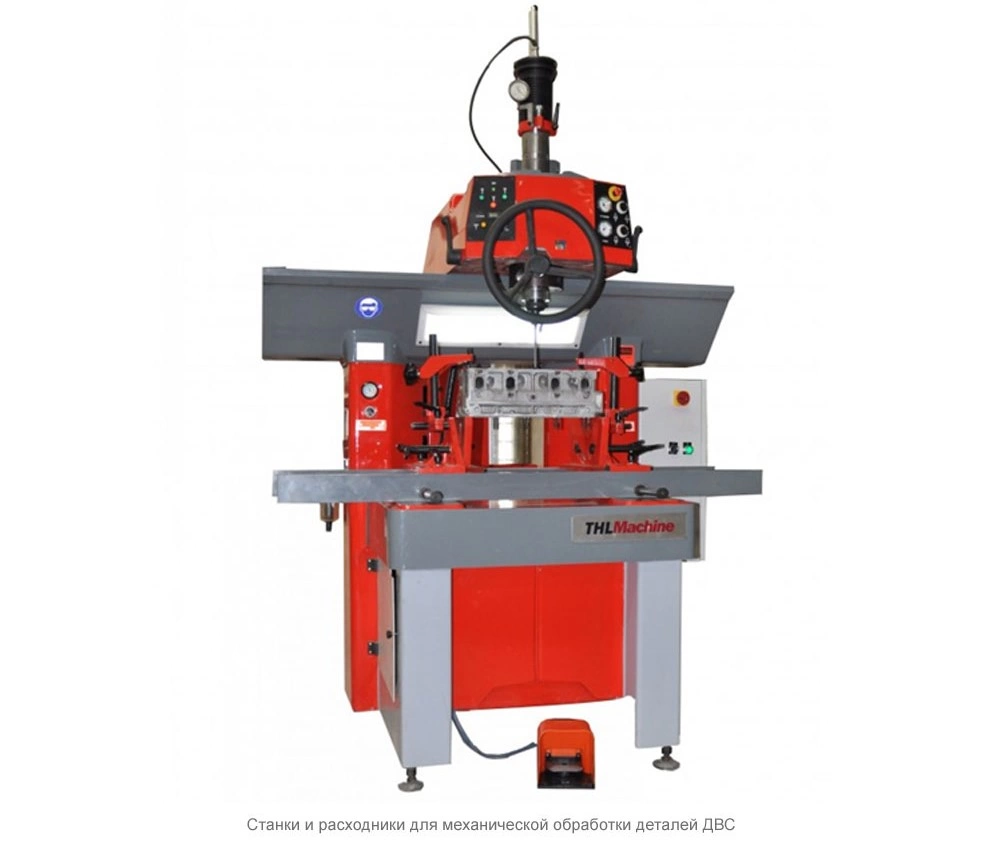

Станок для обработки фаски седла клапана - THL 3.0
Описание
Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ. Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность при должном опыте, позволяет станку окупаться в короткие сроки.
Характеристики
|
Требования к пространству |
|
|
|
Длина |
мм |
1690 |
|
Ширина |
мм |
1050 |
|
Высота |
мм |
2170 |
|
Максимальные размеры головки цилиндра |
||
|
Длина |
мм |
1200 |
|
Ширина |
мм |
500 |
|
Высота |
мм |
450 |
|
Угол поворота зажима |
градус |
+42/-15 |
|
Подача стола |
мм |
160 |
|
Диаметры обрабатываемых седел |
мм |
16-70 |
|
Перемещение расточной головки |
|
|
|
Продольное (стандартно) |
мм |
930 |
|
Поперечное |
мм |
50 |
|
Сферическое движение |
мм |
14 |
|
Шпиндель |
|
|
|
Наклон шпинделя |
градус |
5 |
|
Вертикальное перемещение шпинделя |
мм |
240 |
|
Мощность мотора шпинделя |
КВт |
1,2 |
|
Скорость вращения шпинделя |
об/мин |
100-1200 |
|
Мощность инвертора шпинделя |
КВт |
1,5 |
|
Подключение |
|
|
|
Источник питания |
2,5kVA-230V-AC-1Ph-50/60 Hz |
|
|
Давление воздуха |
бар |
6 |
|
Макс. расход воздуха |
л/мин |
400 |
|
Уровень шума на 400 об/мин |
Дб |
72 |
|
Уровень шума на 1200 об/мин |
Дб |
82 |
|
Вес нетто |
кг |
1085 |
