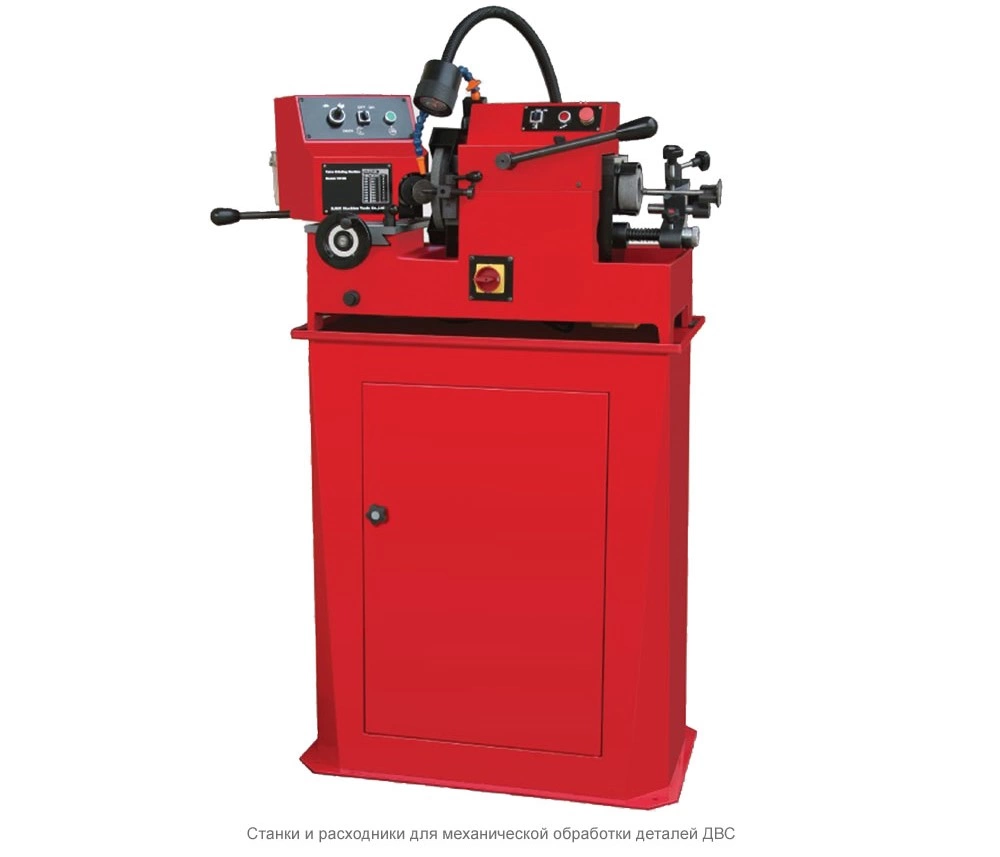

Станок SJMC для шлифовки фаски клапана VG100A
Описание
Данный станок предназначен для шлифовки рабочей фаски клапана и торца клапана с последующей заправкой фаски на торце клапана. Шлифовка рабочей фаски производится с охлаждением СОЖ что повышает точность обработки и чистоту поверхности, а так же исключает прижоги. Так же данный станок позволяет проверить изгиб тарелки клапана относительно стержня и при не большом значении изгиба восстановить соостность рабочей фаски к стержню. Как показывает практика шлифовка фаски клапана является не последней статьей дохода на ремонтном предприятии, к тому же в большинстве случаев выгодна не только исполнителю но и заказчику.
Характеристики
| ПОЗИЦИЯ |
ЕД. ИЗМ. |
VG100 |
VG100A |
| Тип приводной системы |
воздушный/электрический |
||
| Диапазон диаметров в паре клапан-патрон |
мм |
4,5-14 |
|
| Диапазон длины в паре клапан-патрон |
мм |
54-240 |
|
| Диапазон диаметра тарелки клапана |
мм |
20-102 |
|
| Диапазон длины клапана |
мм |
90-315 |
|
| Диапазон углов шлифовки тарелки клапана |
градус |
15-55 |
|
| Диапазон углов шлифовки торца клапана |
градус |
0-45 |
|
| Диаметр шлифовального круга, для тарелок клапана |
мм |
178 |
|
| Диаметр шлифовального круга, для торцов клапана |
мм |
76 |
|
| Скорость вращения шлифовальных кругов (тарелка / торец) |
об/мин |
3500; 50Hz / 4200; 60Hz |
|
| Скорость вращения патрона |
об/мин |
50 -230 |
|
| Точность работы |
мм |
< 0,015 (0,006") |
< 0,005 (0,002") |
| Объем бака с СОЖ |
л |
3 |
|
| Требуемое давление воздуха |
Бар |
6 |
|
| Мощность мотора для вращения шлифовальных камней |
кВт |
0,37 |
|
| Мощность мотора для вращения патрона |
кВт |
0,09 |
|

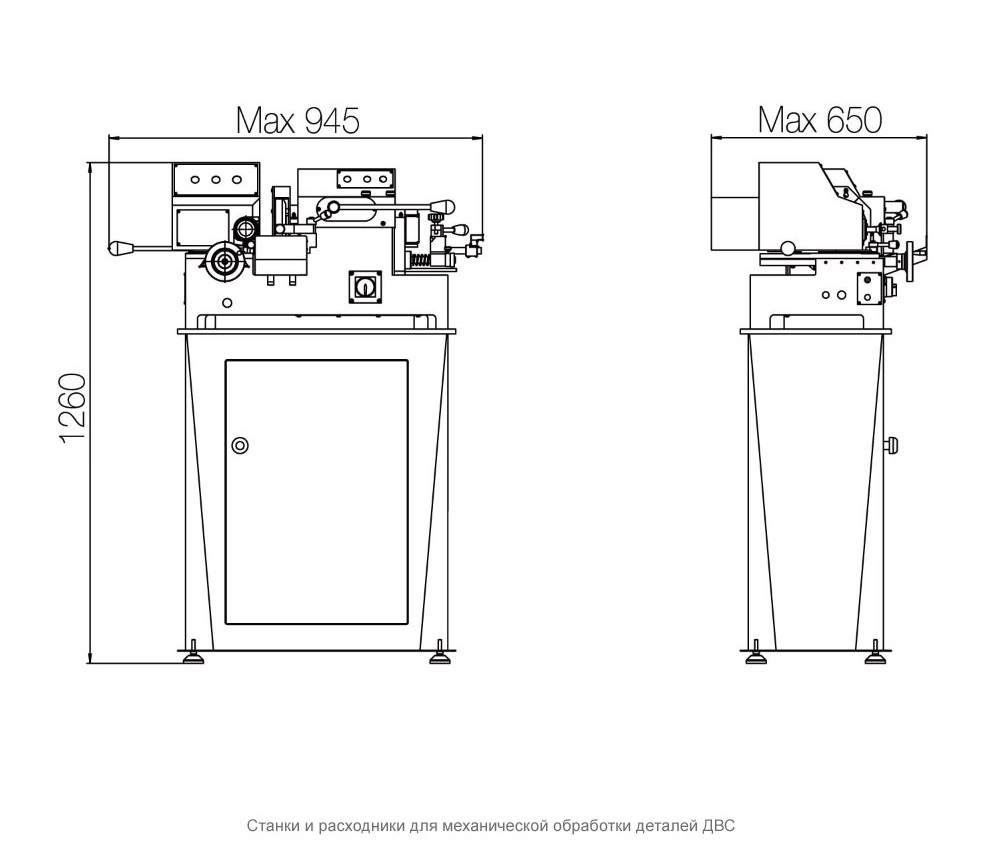

| Размеры станка (Д*Ш*В) |
мм |
945*650*430 |
|
| Размеры инструментальной тумбочки (Д*Ш*В) |
мм |
700*380*810 |
|
| Размеры упаковки станка (Д*Ш*В) |
мм |
930*710*690 |
|
| Размеры упаковки инструментальной тумбочки (Д*Ш*В) |
мм |
850*550*1070 |
|
| Вес нетто / вес брутто станка |
кг |
130/160 |
|
| Вес нетто / вес брутто инструментальной тумбочки |
кг |
50/70 |
|
| Сроки изготовления |
раб. дней |
60 |
|

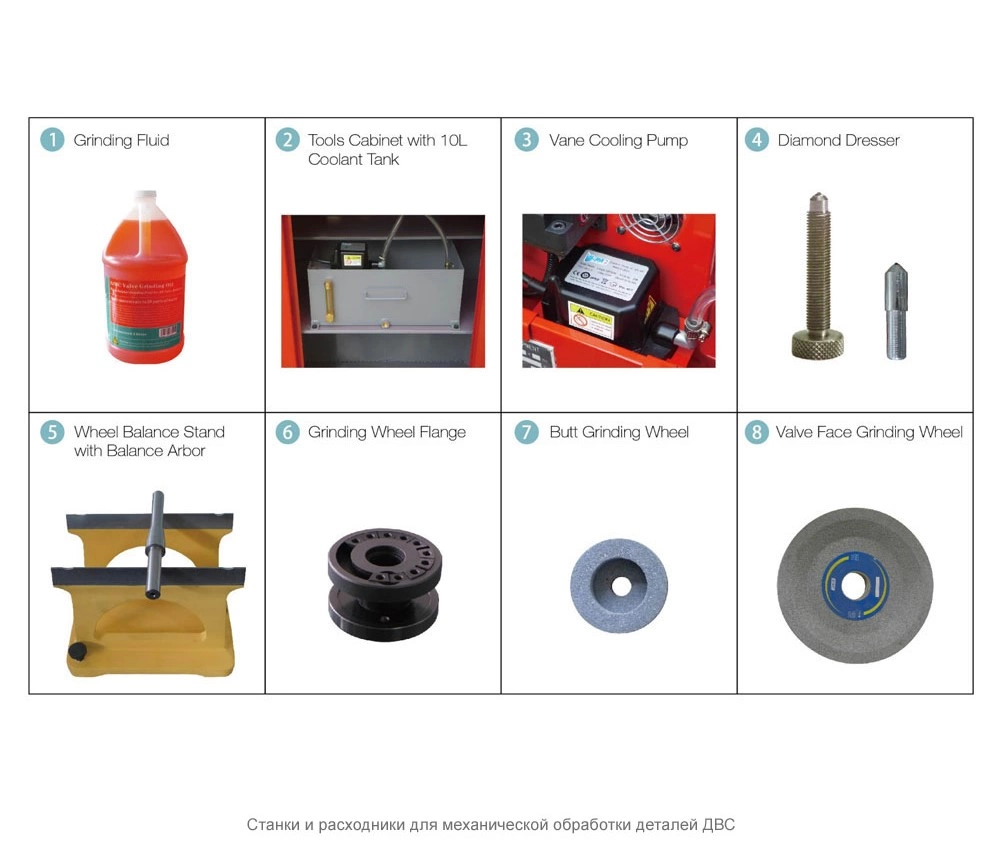

Комплектация
| КОМПЛЕКТАЦИЯ |
VG100A |
| СОЖ 4л |
+ |
| Бак для СОЖ 20л |
- |
| Насос для СОЖ |
+ |
| Алмазный стержень для правки круга |
+ |
| Стенд для балансировки круга |
- |
| Фланец шлифовального круга |
+ |
| Шлифовальный круг для торцов |
+ |
| Шлифовальный круг для тарелок |
+ |
