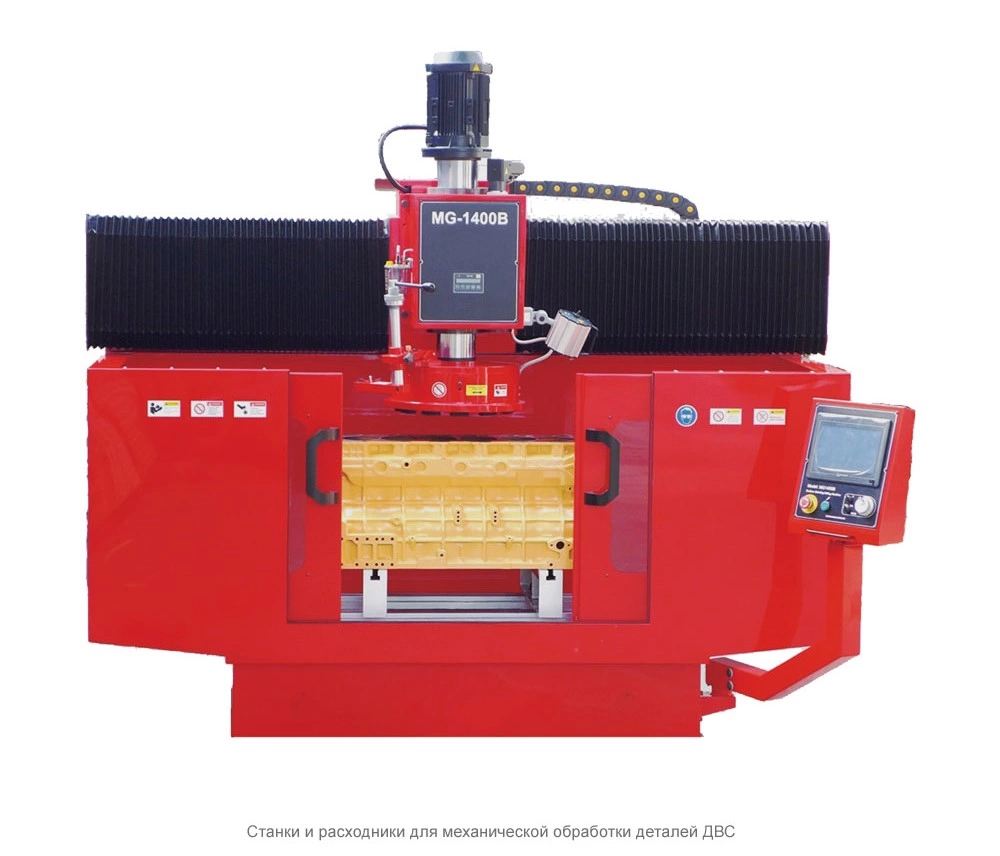

Станок SJMC для фрезеровки и шлифовки плоскости ГБЦ и блока цилиндров с ЧПУ MG1400CNC
Описание
Станок предназначен для мокрого шлифования плоскости, при этом есть опциональная возможность фрезеровки плоскостей деталей как из чугунных так и из алюминиевых сплавов. Допустимые габариты обрабатываемой детали позволяют работать практически с любым двигателем наземного транспорта и многими деталями от силовых установок водного транспорта. Данный станок значительно увеличит возможности любого предприятия, связанного с металлообработкой, при этом не создаст сложностей и приятно удивит простотой обращения и скоростью производимых работ. Станок оснащен числовым программным управлением, что позволяет производить обработку с наибольшей точностью.
Характеристики
ПОЗИЦИЯ |
ЕД. ИЗМ. |
ПОКАЗАТЕЛЬ |
Система контроля |
EasyTouch 3 Axis |
|
Скорость шпинделя |
об/мин |
150-1500 |
Мощность мотора шпинделя |
кВт |
4 |
Мощность мотора перемещения стола |
кВт |
0,75 |
Мощность мотора вертикального перемещения шпинделя |
кВт |
0,4 |
Мощность мотора подачи СОЖ |
кВт |
0,12 |
Емкость бака под СОЖ |
л |
100 |
Максимальные габариты обрабатываемой детали (Д*Ш*В) |
мм |
1400*400*800 |
Размеры рабочего стола (Д*Ш) |
мм |
1400*600 |
Диаметр шлифовальной головки |
мм |
500 |
Количество шлифовальных камней |
шт |
12 |
Вертикальное перемещение шлифовальной головки |
мм |
180 |
Скорость хода шлифовальной головки |
мм/мин |
200-2000 |
Габариты станка (Д*Ш*В) |
мм |
2200*1080*2250 |
Ровность шлифовки |
мм |
0,015/300 |
Шероховатость поверхности при шлифовке |
um |
0,45 Ra |
Размеры упаковки (Д*Ш*В) |
мм |
3000*1150*2250 |
Вес нетто / вес брутто |
кг |
3500/4000 |
Сроки изготовления |
раб. дней |
60 |

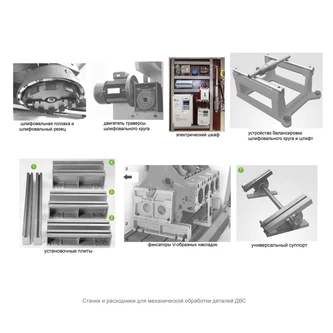

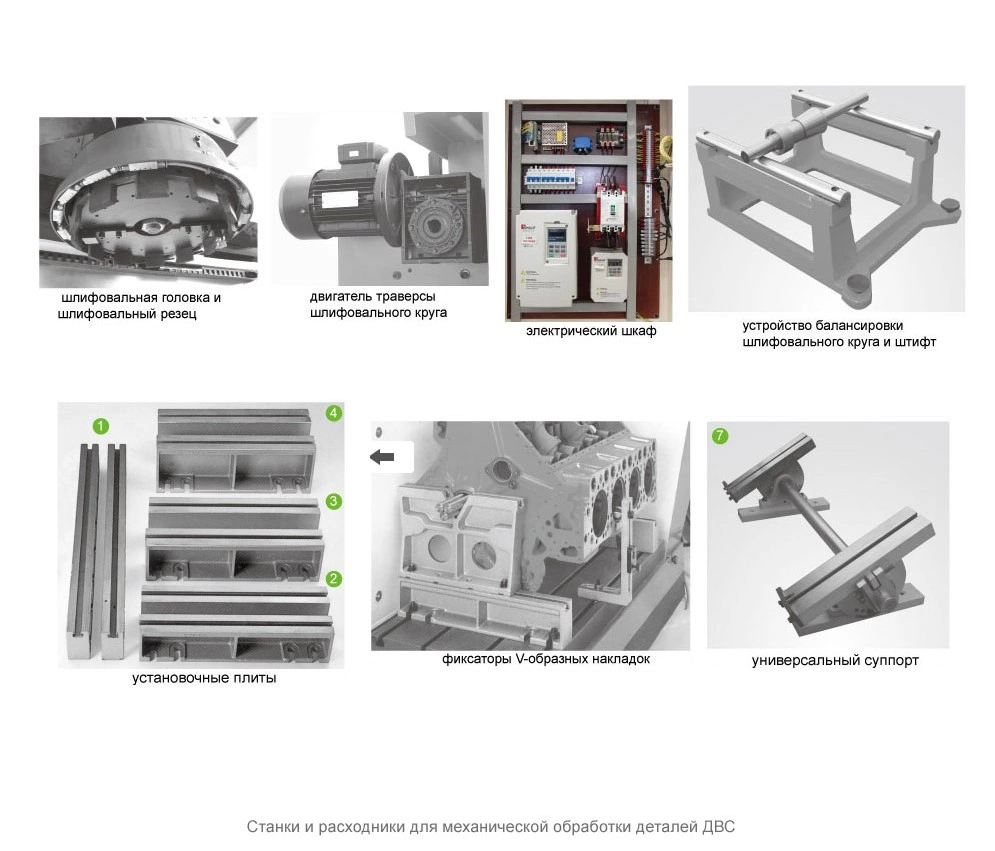

Комплектация
КОМПЛЕКТАЦИЯ | |
Параллельные блоки (1050*120мм, 600*130мм, 600*160мм, 600*200мм) |
+ |
Балансировочный стенд для шлифовальной головки (D 500мм) |
+ |
Шлифовальные бруски (1 компл./12 шт) |
+ |
Алмазный стержень для правки камней |
+ |
Электронная индикаторная панель |
+ |
Эльборовый резец для чугуна (D9,525*3,18мм) |
- |
Эльборовый резец для алюмия (D9,525*3,18мм) |
- |
Держатель для круглого резца |
- |
Эльборовый треугольный резец для фрезеровки |
- |
Держатель для треугольного резца |
- |
Фрезерная головка (D 400мм) |
- |
Приспособление для шлифовки V-образных блоков |
- |
Подставки для низких ГБЦ |
- |
