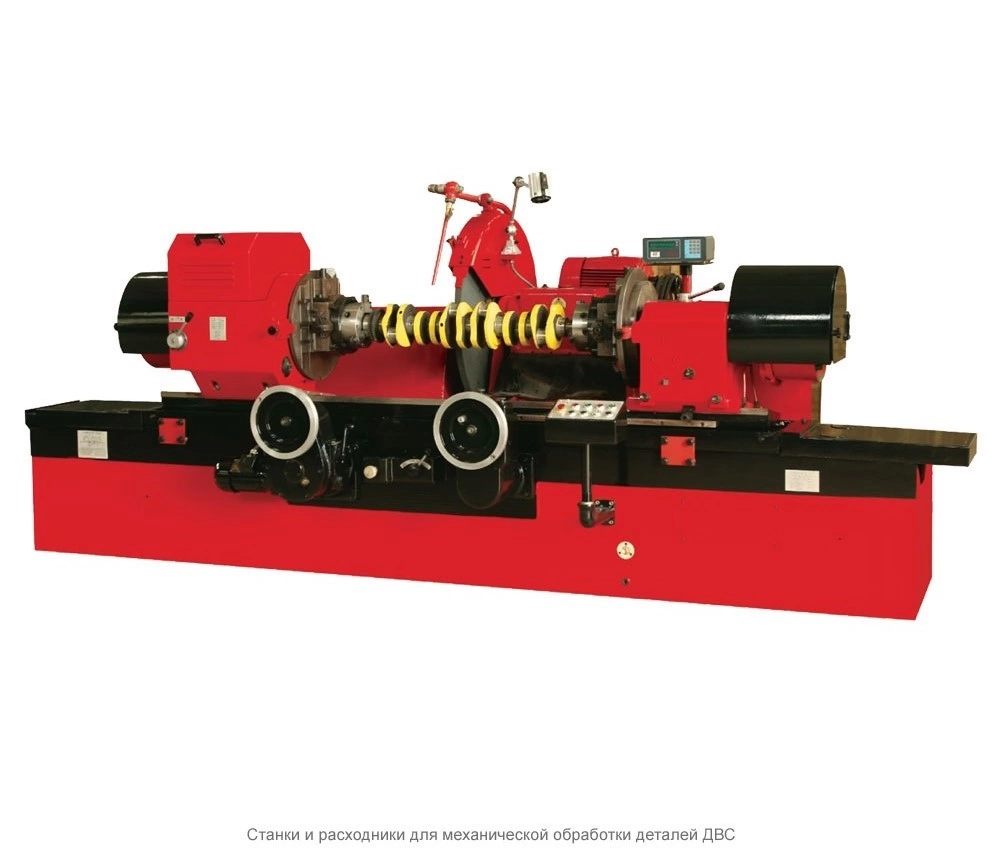

Станок SJMC для шлифовки шеек коленчатых валов MQ8260A-20
.webp "Станок SJMC для шлифовки шеек коленчатых валов MQ8260A-20")
.jpeg "Фото-7666 Станок SJMC для шлифовки шеек коленчатых валов MQ8260A-20")
Описание
Данный станок предназначен для шлифовки коленчатых валов в широком диапазоне размеров. Есть возможность шлифовки как в патронах так и с использованием заводских центров. Возможна шлифовка валов до 2000мм (в зависимости от модели станка) минимизируя прогибы и биение благодаря входящим в комплект вертикальной и горизонтальной поддержке, простая регулировка смещения патронов позволяет показать высокую производительность и качество обработки. Благодаря возможности поворота стола относительно оси камня присутствует возможность шлифовки конусов. Надежность и точность станка, а так же качество исполнения позволяют конкурировать с европейскими и американскими производителями аналогичного оборудования.
Характеристики
| ПОЗИЦИЯ |
ЕД. ИЗМ.
|
MQ8260A*2000
|
| Максимальный диаметр и длина вала |
мм
|
D600*2000
|
| Максимальный диаметр вала |
мм
|
D600
|
| Диаметр обрабатываемой шейки с люнетом |
мм
|
D50*120
|
| Центр смещения коленчатого вала |
мм
|
D120
|
| Максимальная длина коленвала в патронах |
мм
|
1800
|
| Максимальная длина коленвала в центрах |
мм
|
2000
|
| Максимальный вес вала |
кг
|
150
|
| Высота центра |
мм
|
300
|
| Рабочая скорость вращения вала |
об/мин
|
30,45,65,100
|
| Поперечное перемещение |
мм
|
185
|
| Быстрое перемещение |
мм
|
100
|
| Быстрая подача маховика |
мм
|
1
|
| Цена деления лимба подачи камня |
мм
|
0,005
|
| Скорость вращения шлифовального круга |
об/мин
|
740, 890
|
| Переферийная скорость вращения шлифовального круга |
м/сек
|
25,6-35
|
| Размер шлифовального круга |
мм
|
D900*32*D305
|
| Ход стола за поворот маховика грубая подача |
мм
|
5,88
|
| Ход стола за поворот маховика тонкая подача |
мм
|
1,68
|
| Поворот стола |
градус
|
5
|
| Поворот стола на градус шкалы |
мин (')
|
10
|
| Общая мощность двигателя |
кВт
|
11,12
|

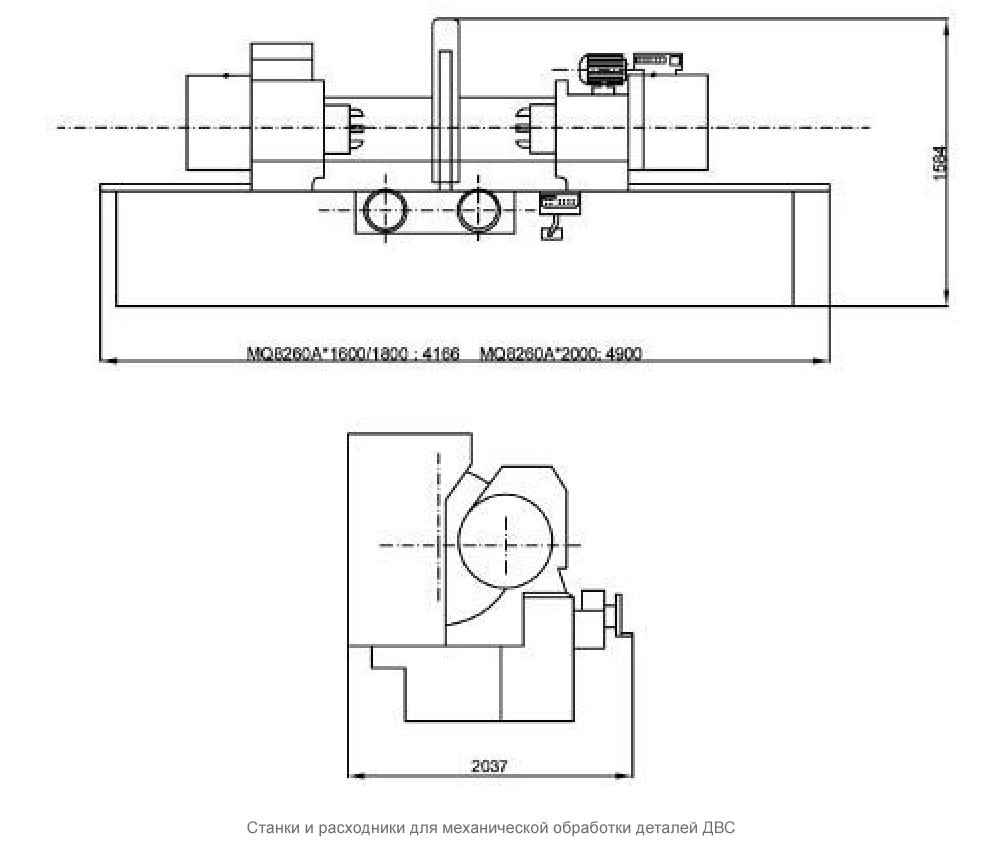

| Размеры станка (Д*Ш*В) |
мм
|
4900*2037*1584
|
| Размеры упаковки (Д*Ш*В) |
мм
|
5300*2200*2000
|
| Вес |
кг
|
7000
|
| Точность станка (эллипс) |
мм
|
0,005
|
| Точность станка (конус) |
мм
|
0,01
|
| Шероховатость |
um
|
0,32 Ra
|
| Сроки изготовления |
раб. дней
|
120
|
Комплектация
| КОМПЛЕКТАЦИЯ |
Наличие |
| Патроны для зажима вала |
+ |
| Инструмент для правки круга |
+ |
| Люнет |
+ |
| Оправка для балансировки круга D80 |
+ |
| Выравнивающий клин |
+ |
| Поводок |
+ |
| Вертикальная стойка для выравнивания |
+ |
| Горизонтальная стойка для выравнивания |
+ |
| Шлифовальный круг |
+ |
