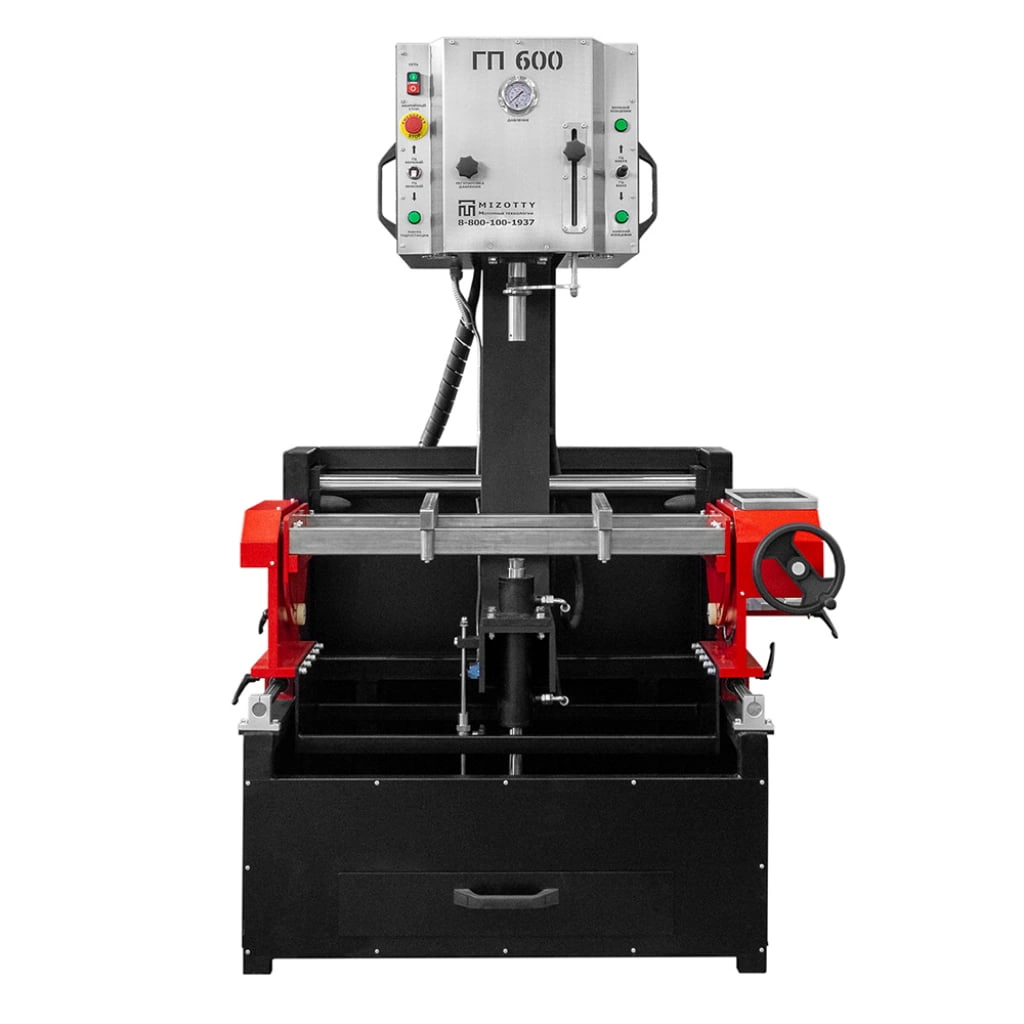

Стенд для замены направляющих втулок головок блоков ДВС ГП600
Описание
Одной из ответственных операций при ремонте головок блока цилиндров двигателя внутреннего сгорания (ДВС) является замена (выпрессовка и запрессовка) направляющих втулок клапана. Часто данный процесс делается ручным способом, с помощью кувалды и оправки, что само по себе является трудоемкой и не надежной операцией, зависящей от квалификации работника, и часто приводит к деформации посадочного места или другим неприятным ситуациям.
Применение механизированных устройств позволяет более качественно производить ремонт ГБЦ, обеспечить снижение трудоёмкости и повышение производительности.
Стенд ГП600 с гидравлическим приводом позволяет механизировать замену направляющих втулок блоков цилиндров ДВС коммерческого, грузового транспорта и машин промышленного назначения.

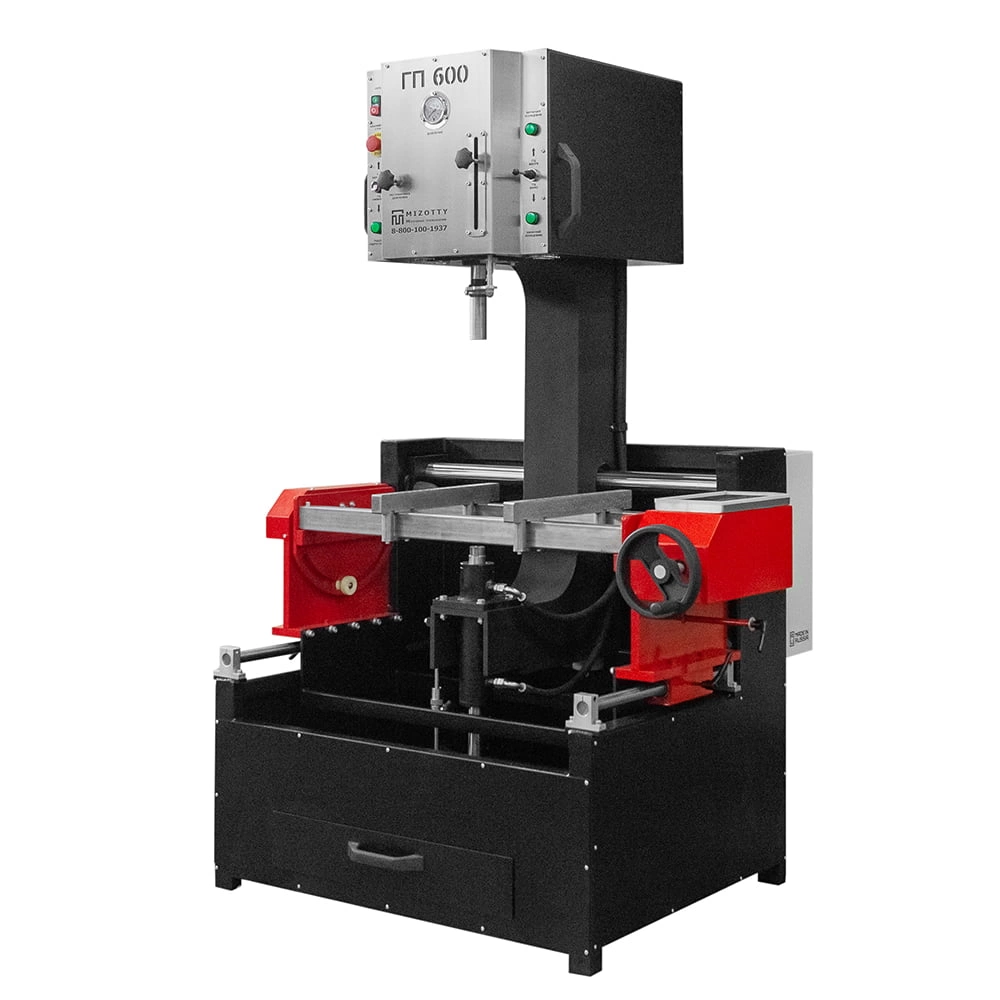

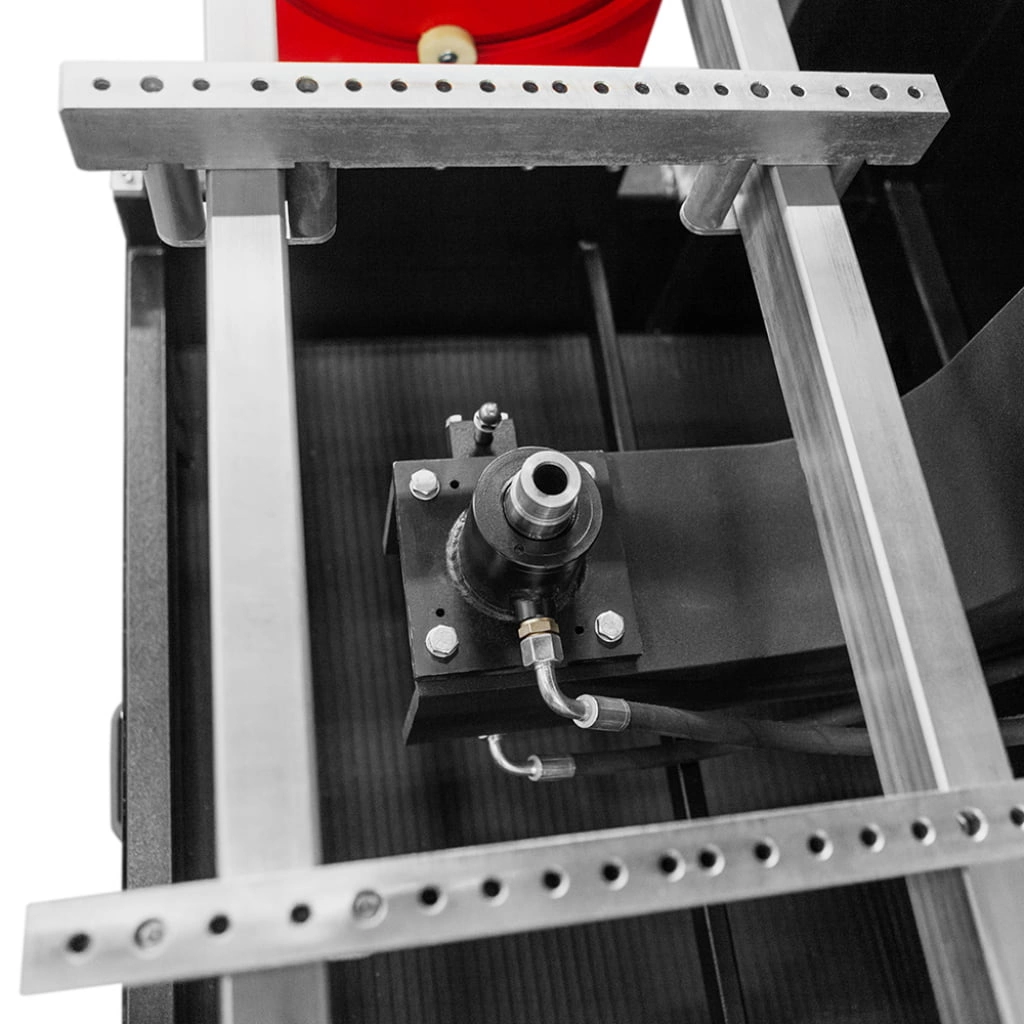

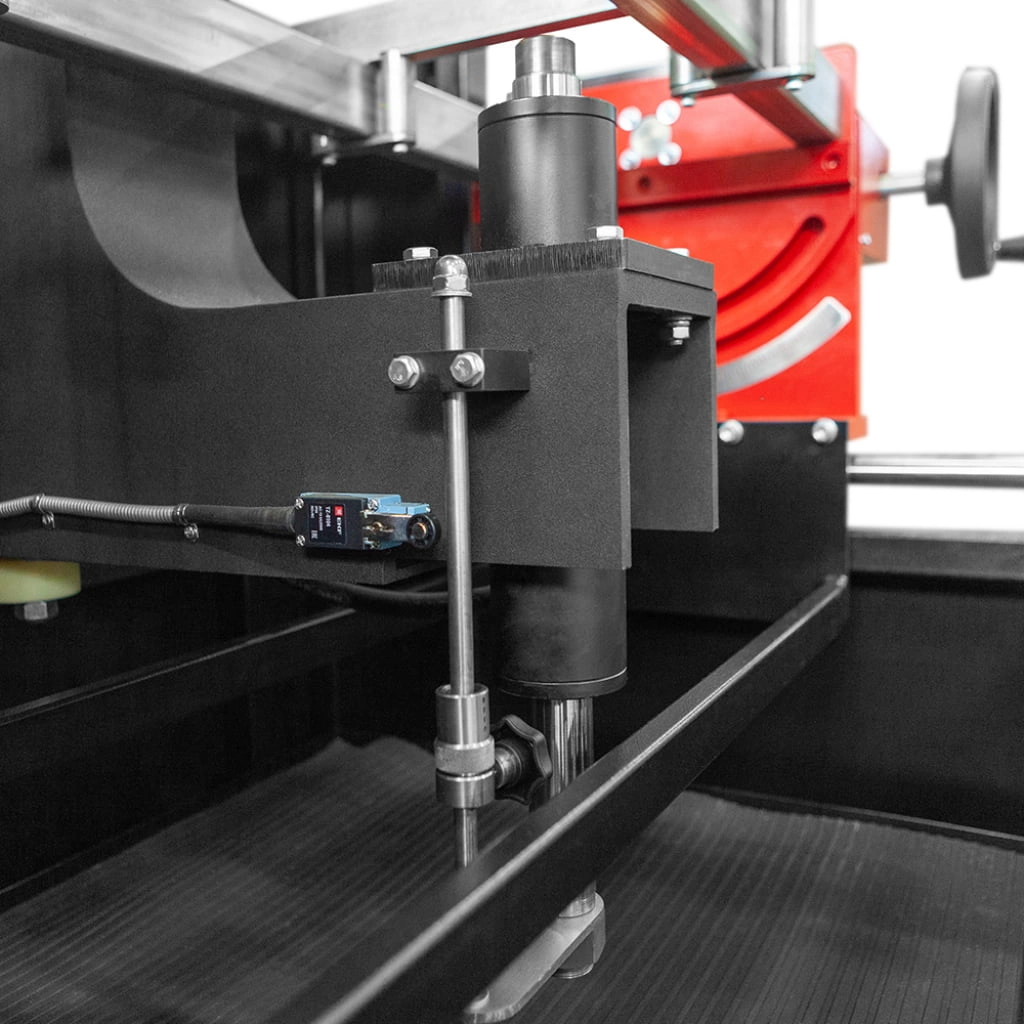

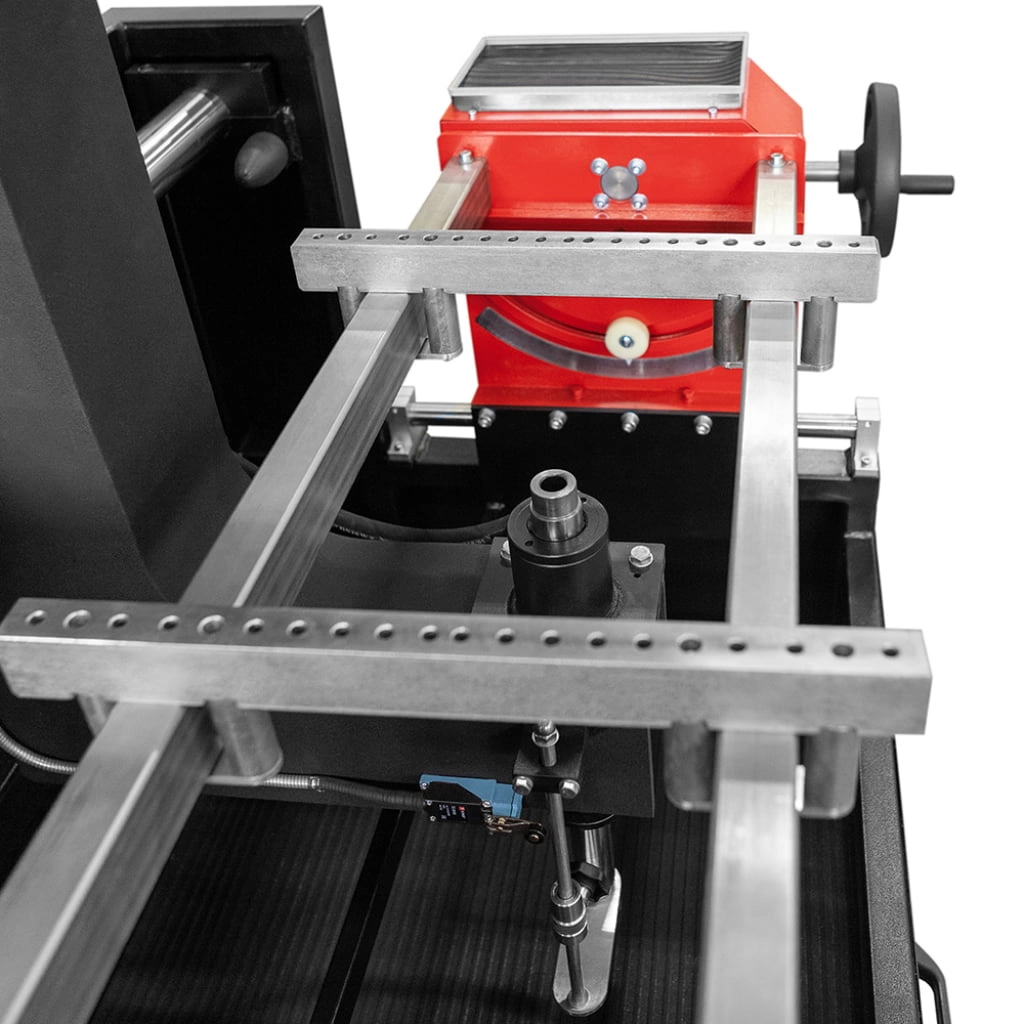

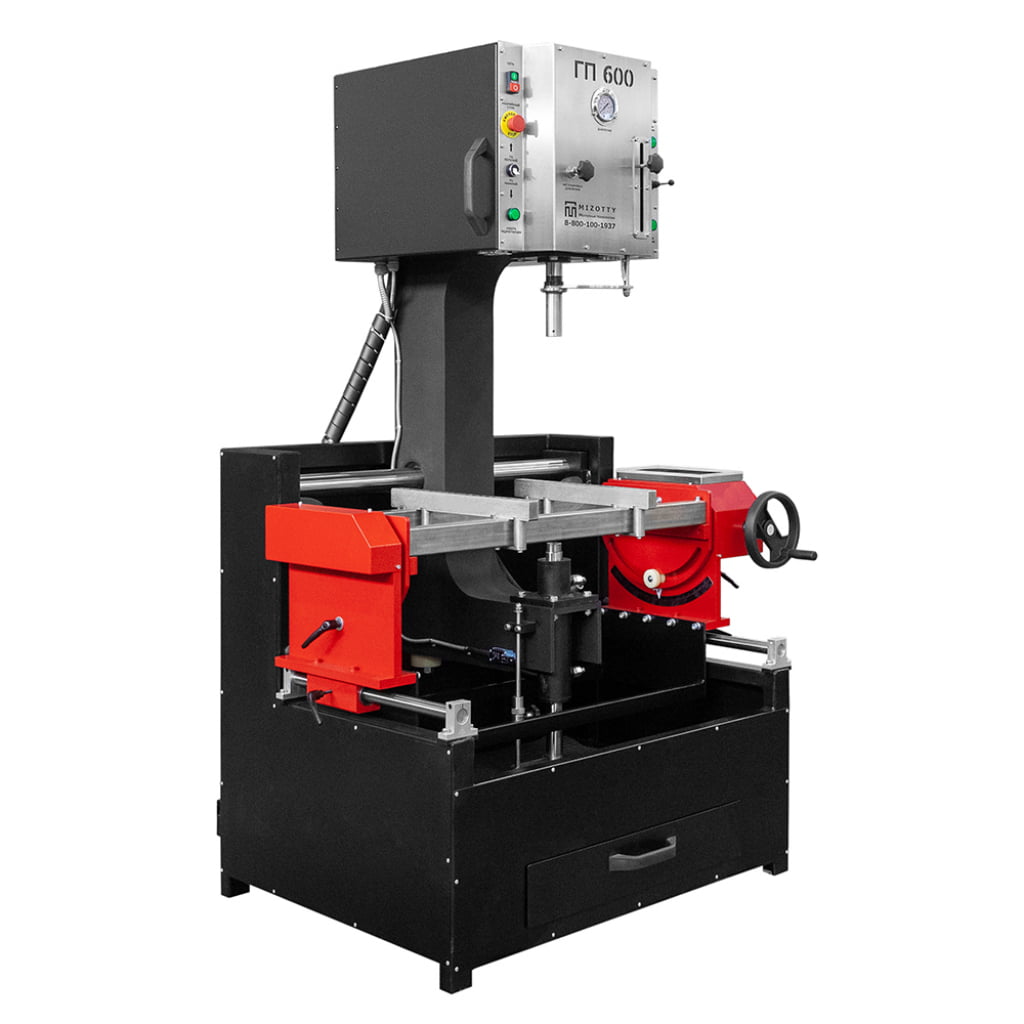

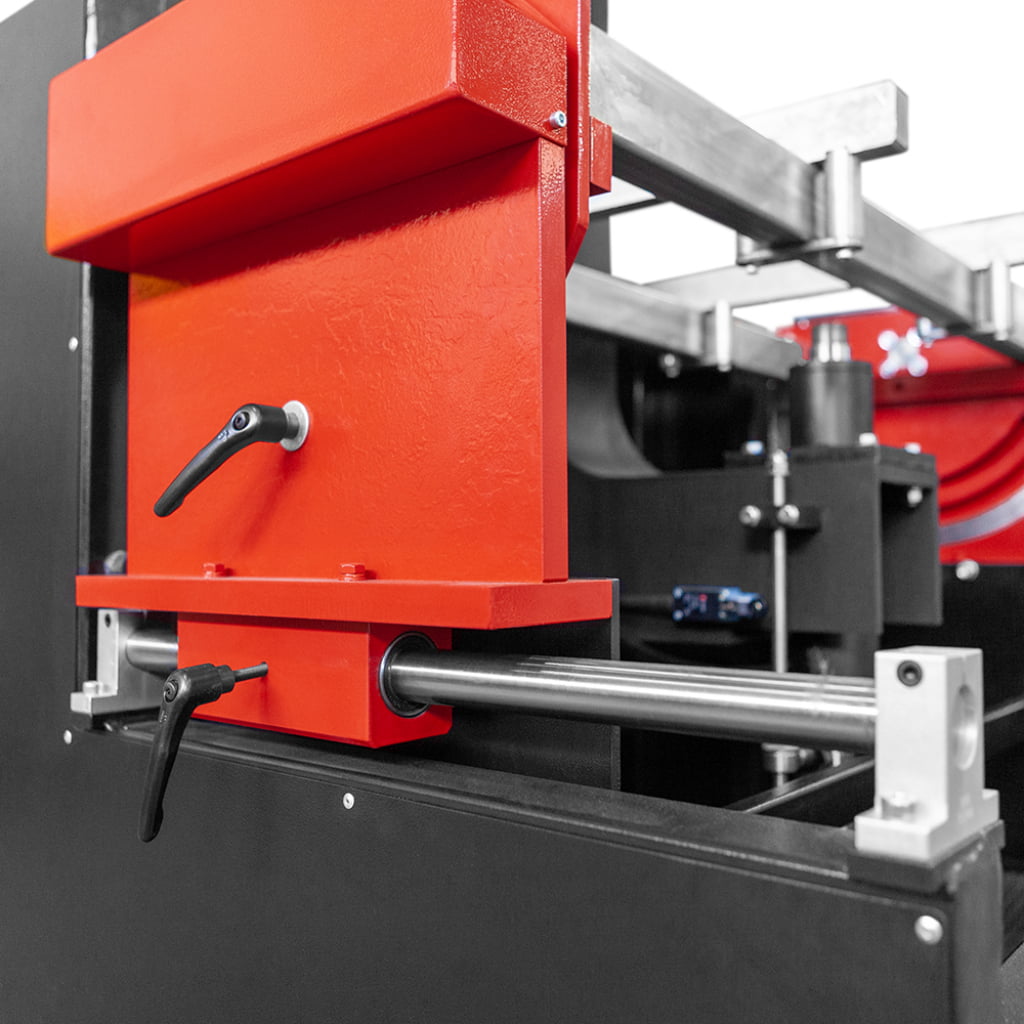

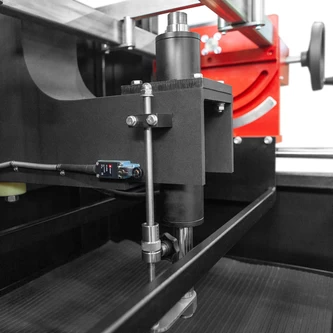

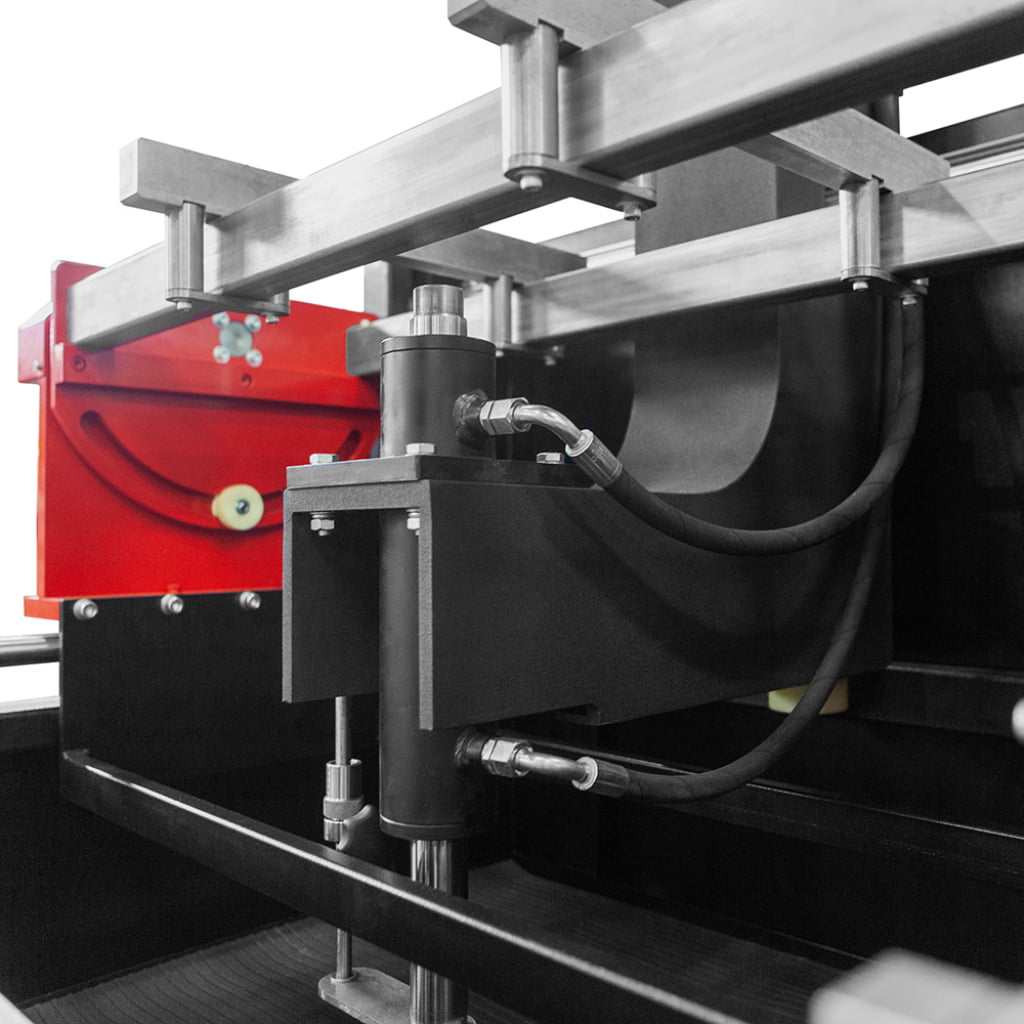

ГП600 – это рамная конструкция, на которой смонтированы поворотный стол для установки и фиксации головки, вертикальный кронштейн с гидроцилиндром и пинолью, в которую устанавливают оправки для выпрессовки и запрессовки направляющих втулок. В комплект стенда входи масляный насос. Кронштейн установлен на направляющих рамы с возможностью легкого перемещения в горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования оправок с осью установочного отверстия в головке для втулок. Поворотный стол предназначен для установки головок с наклонной осью клапанов относительно их привалочных плоскостей. Стенд оснащен вспомогательными устройствами для центрирования и управления процессом выпрессовки и запрессовки направляющих втулок. Данный стенд обладает опцией рассухаривания и засухаривания ГБЦ.
Характеристики
| Размеры рабочего стола (ДхШ), мм | 950х360 |
| Максимальный размер детали (ДхШхВ), мм | 850х500х300 |
| Максимальный вес детали, кг | 300 |
| Усилие оказываемое на деталь, т | до 6 |

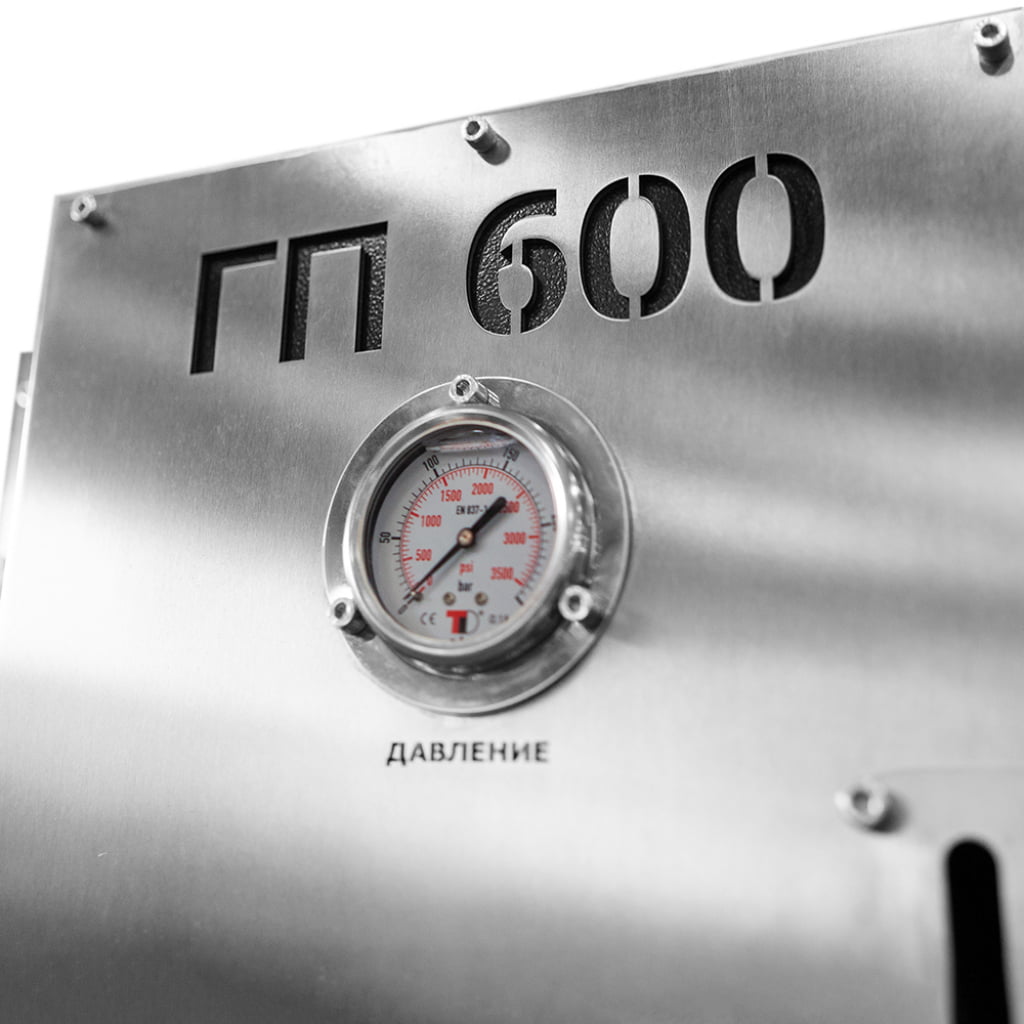

| Рабочее давление в гидростанции, бар | 150 |

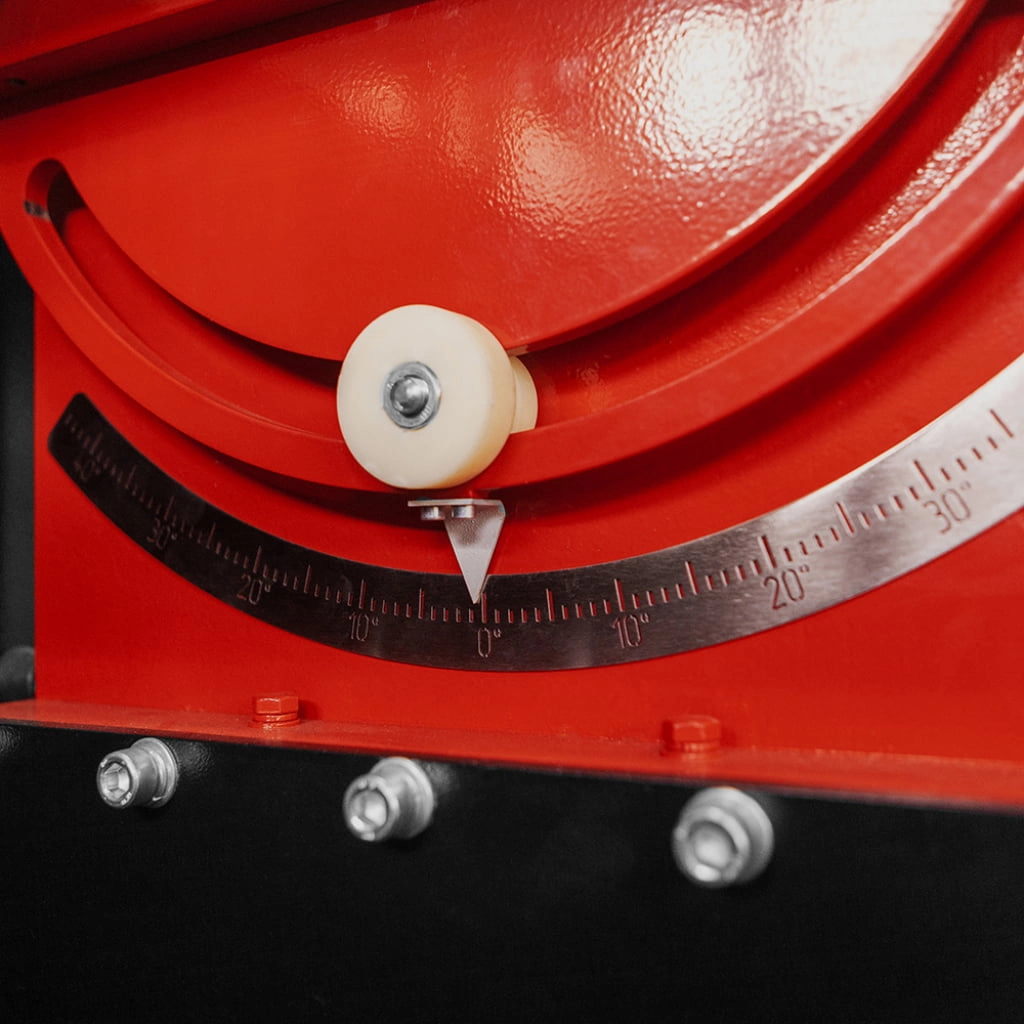

| Угол поворотного стола | ± 50 |
| Ход верхнего штока, мм | 150 |
| Ход нижнего штока, мм | 120 |
| Напряжение установки, В | 400 |
| Габаритные размеры стенда (ДхШхВ), мм | 1300х1350х2000 |
| Общая масса стенда, кг | 550 |
Комплектация
- Прочная рамная конструкция
- Передвижная станина

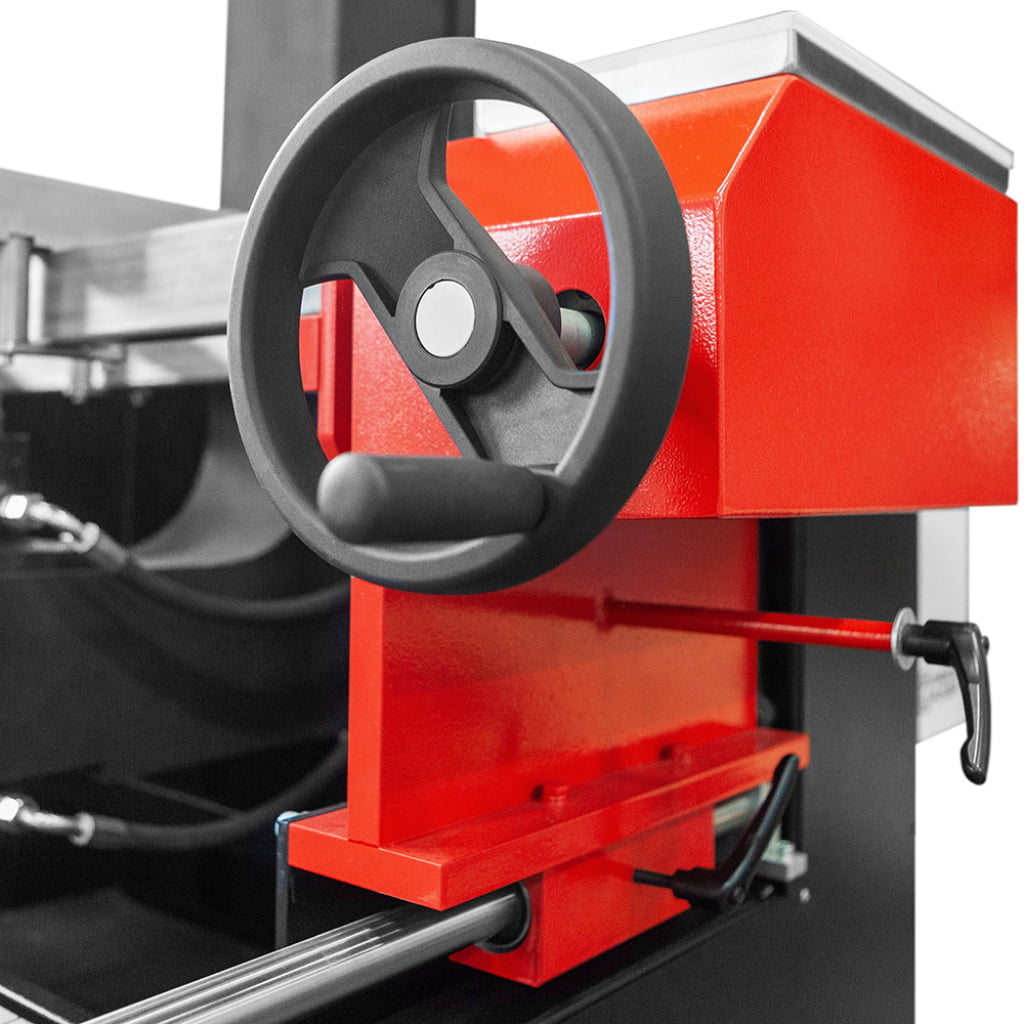

- Поворотный стол с ручным приводом и линейным перемещением
- Регулируемая подсветка рабочего пространства
- Комплект оснастки

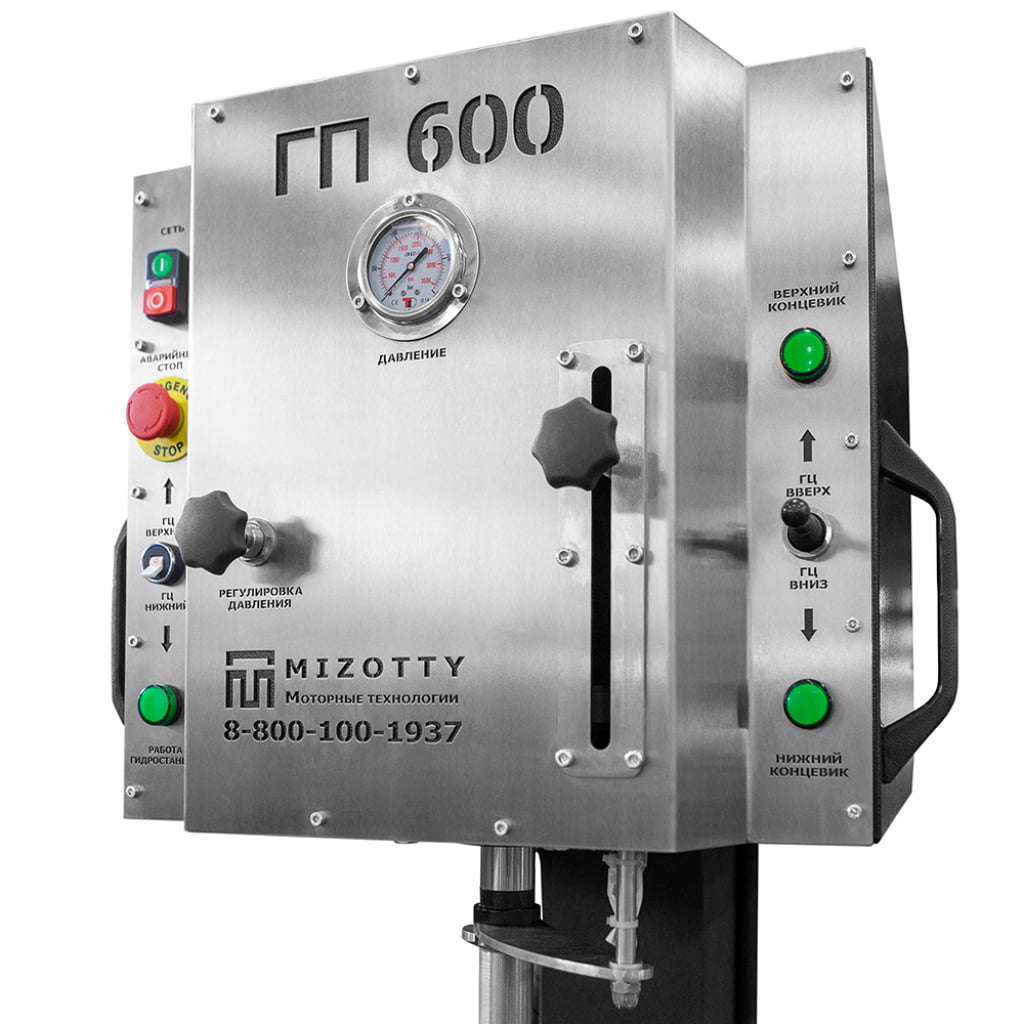

- Гидравлическая станция
- Электрические компоненты ведущих производителей
- Гидроцилиндр с регулируемым усилием до 6 т.
